Как выбрать пластиковые кнопки для панелей управления термопластавтоматов

Современные термопластавтоматы часто сочетают сенсорные интерфейсы пользователя (HMI) с физическими элементами управления оператора. HMI отвечают за настройку процесса и визуализацию, а физические кнопки остаются полезными для часто используемых команд, которым необходима тактильная обратная связь во время настройки, отбора проб, технического обслуживания и производства.

Для производителей термопластавтоматов и сборщиков панелей в Юго-Восточной Азии при выборе кнопок управления следует учитывать их функциональность, частоту срабатываний, занимаемое место на панели, освещение, воздействие окружающей среды и доступ для технического обслуживания. В данном руководстве рассматриваются случаи, когда целесообразно использовать пластиковые кнопки, а когда может быть предпочтительнее другой тип кнопок управления.

Главный вывод

Перед выбором пластиковой кнопки необходимо убедиться в функциональности устройства, размерах для монтажа, действиях оператора, конфигурации контактов, напряжении светодиодов, ожидаемой частоте срабатываний, глубине панели и условиях окружающей среды.

Физические кнопки следует использовать там, где тактильный доступ повышает ценность, а не просто дублировать функции, которые уже эффективно обрабатываются через человеко-машинный интерфейс.

Компания CDOE предлагает широкий ассортимент пластиковых кнопочных переключателей для промышленного оборудования и панелей управления.

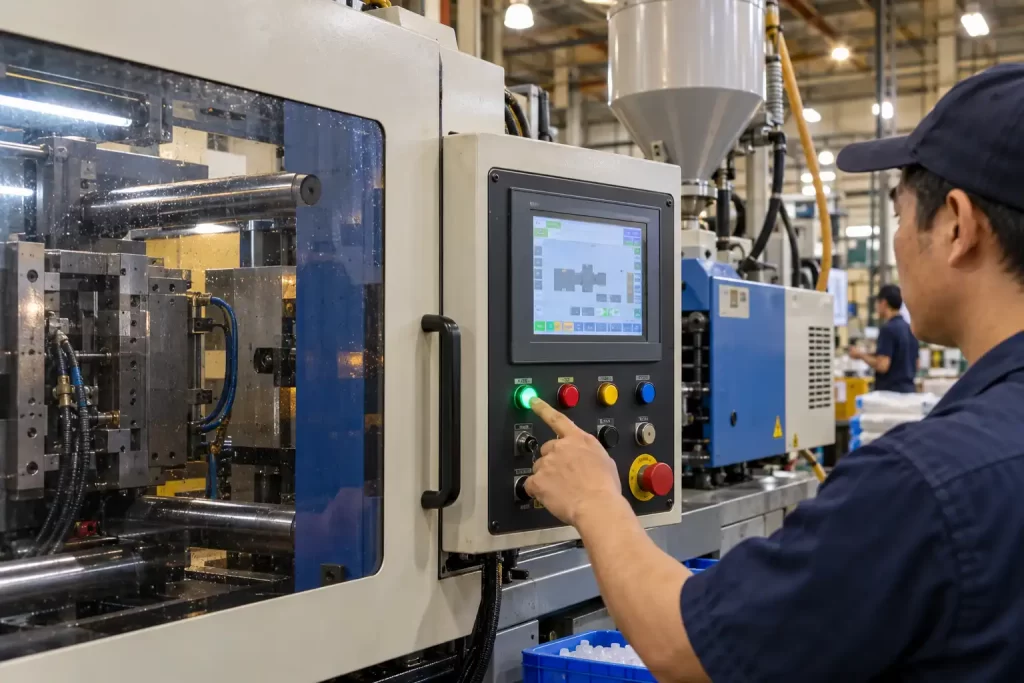

Где физические кнопки по-прежнему приносят пользу машинам для литья под давлением

В термопластавтоматах больше не требуется физическая кнопка для каждой функции. Настройка температуры, рецептуры, отслеживание тенденций, оповещения и многие параметры процесса лучше управляются через человеко-машинный интерфейс (HMI), в то время как физические элементы управления остаются полезными для команд, к которым операторам необходимо быстро и часто обращаться.

В зависимости от конструкции станка, это могут быть кнопки запуска цикла, сброса, команды ручной настройки, вспомогательные перемещения, функции настройки пресс-формы или другие часто используемые элементы управления. Физические кнопки особенно полезны при настройке пресс-формы, отборе проб и ручном управлении станком, где тактильная обратная связь может уменьшить необходимость постоянного взгляда оператора на экран.

Точные функции кнопок различаются в зависимости от контроллера станка. Поэтому производителям оборудования следует выбирать органы управления в соответствии с фактической концепцией управления, а не пытаться воспроизвести каждую функцию человеко-машинного интерфейса с помощью кнопок.

Почему частота операций меняет выбор кнопки

Для запуска стабильного производства на литьевых машинах часто требуется многократная настройка, пробные запуски, отбор проб, замена пресс-форм и ручная регулировка. На этих этапах одни и те же физические элементы управления могут использоваться много раз за смену.

Поэтому при выборе кнопки следует учитывать не только номинальные значения тока и напряжения, но и механический срок службы, стабильность возврата привода, надежность контактов, тактильные ощущения и частоту замены. Кнопка, подходящая для электрического использования, может оказаться неудачным выбором, если ее механические характеристики не соответствуют требованиям для многократного ручного использования.

Для покупателей-производителей оборудования полезно определить, как часто будет использоваться кнопка и какое время простоя создаст неисправность кнопки. Функции, используемые часто, заслуживают большего внимания, чем элементы управления, которые используются лишь изредка.

Сопоставьте действие кнопки и контакты с логикой управления.

Действия оператора должны соответствовать ожиданиям контроллера станка. Кнопки без фиксации обычно используются для коротких команд, таких как запуск цикла, сброс, подтверждение или временные запросы на ручное перемещение, в то время как кнопки с фиксацией или сохранением состояния следует использовать только тогда, когда логика станка требует сохранения состояния.

Тот факт, что машина продолжает работать после команды «Старт», не означает, что кнопка «Старт» должна оставаться зафиксированной. Во многих системах ПЛК или контроллер машины поддерживает рабочее состояние после получения кратковременного входного сигнала.

Конфигурация контактов также должна соответствовать электрической схеме. Нормально разомкнутые контакты (NO) обычно используются для входных сигналов запуска, сброса и аналогичных команд, в то время как нормально замкнутые (NC) или комбинированные NO/NC могут потребоваться для логики прерывания или комплементарных сигналов. Стандартную кнопку «Стоп» не следует рассматривать как устройство аварийной остановки, для которого требуется отдельная схема безопасности.

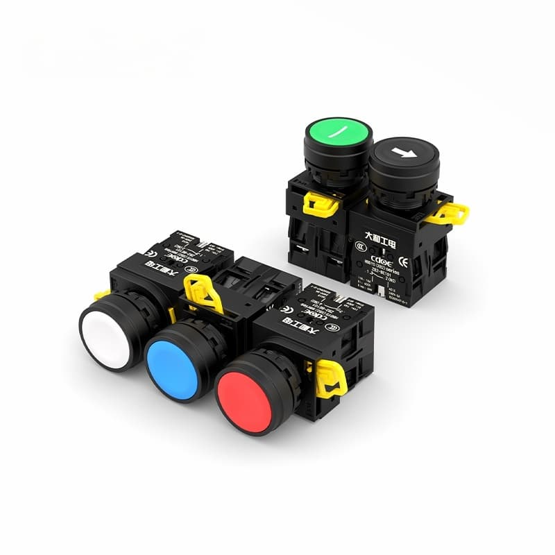

Почему пластиковые кнопки практичны для панелей литьевых машин?

Пластиковые кнопки хорошо подходят для защищенных панелей управления станков, где необходимо четко разместить несколько функций в ограниченном пространстве. Они предлагают гибкую цветовую гамму головок, варианты подсветки, различные формы рук оператора и экономичный способ создания повторяемых схем расположения кнопок на панелях OEM-производителей.

Эти преимущества полезны для термопластавтоматов, поскольку функции настройки, сброса, состояния и вспомогательные функции часто необходимо визуально различать. Многокнопочная панель также выигрывает от единообразных размеров для оператора и удобной группировки связанных элементов управления.

Ассортимент пластиковых кнопочных переключателей CDOE включает в себя несколько типоразмеров и конфигураций для применения в системах промышленного управления. Выбор оптимальной модели следует основывать на фактической функции управления, конструкции панели, требованиях к контактам и условиях окружающей среды, а не только на внешнем виде изделия.

Почему операторы 22-мм оружия часто оказываются практичными

Монтажный формат 22 мм хорошо подходит для многих панелей управления промышленного оборудования, поскольку он обеспечивает достаточную рабочую поверхность для четкой идентификации элементов управления, позволяя при этом разместить несколько элементов управления в компактном корпусе.

Компания CDOE предлагает пластиковые кнопочные выключатели диаметром 22 мм с различными вариантами действия, контактов и клемм, а также отдельную серию пластиковых кнопочных выключателей диаметром 22 мм для применений, требующих дополнительной защиты или различных типов головок.

Однако 22 мм не следует рассматривать как универсальный стандарт для литьевых машин. Правильный размер для установки должен соответствовать существующему вырезу, расстоянию между панелями, заднему зазору и стратегии замены.

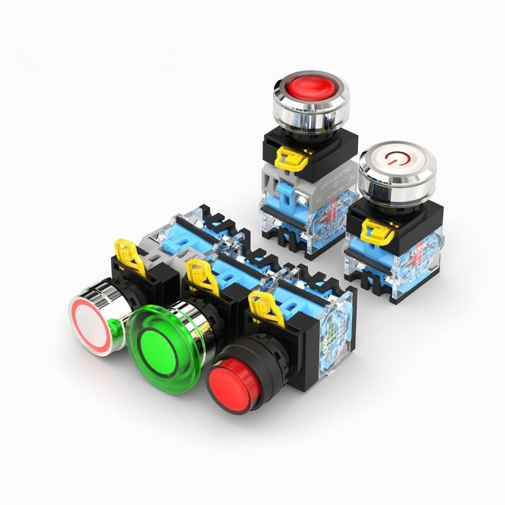

В каких случаях полезны кнопки с подсветкой?

Кнопки с подсветкой полезны в тех случаях, когда оператору необходима как функция управления, так и немедленная визуальная обратная связь. Типичными примерами могут быть состояния «Готовность станка», «Цикл активен», «Возможен сброс» или другое четко определенное состояние станка.

Подсветка оператора может уменьшить необходимость в отдельной сигнальной лампе и облегчить считывание показаний с панели, особенно когда несколько функций сгруппированы вместе. Схема светодиодной подсветки все же должна быть определена отдельно от контактов переключателя, поэтому покупателям следует уточнить напряжение светодиодов, требования к переменному или постоянному току, а также предполагаемую логику индикации.

Подсвечиваемая пластиковая кнопка CDOE диаметром 22 мм может быть рассмотрена в тех случаях, когда требуется комбинированная функция управления и индикации.

Какие условия окружающей среды следует учитывать растениям Юго-Восточной Азии?

Условия производства в Юго-Восточной Азии значительно различаются, поэтому защита с помощью кнопочного выключателя должна основываться на фактической установке, а не только на особенностях региона. На многих предприятиях по переработке пластмасс к факторам, влияющим на ситуацию, относятся высокая влажность, высокая температура окружающей среды, конденсация, масляный туман, пыль от смолы и необходимость регулярной очистки.

Эти условия могут повлиять на поверхность оператора, отверстие в панели, задние клеммы и окружающую проводку. Поэтому производителю следует учитывать всю установку в целом, включая герметизацию панели, ввод кабелей, методы технического обслуживания и воздействие загрязнений, а не выбирать кнопку только по ее степени защиты IP.

Более высокая степень защиты может быть полезна в местах, подверженных воздействию окружающей среды, но не каждая панель термопластавтомата, используемого внутри помещений, требует наивысшего доступного класса защиты IP. Требуемый уровень должен соответствовать реальным условиям эксплуатации.

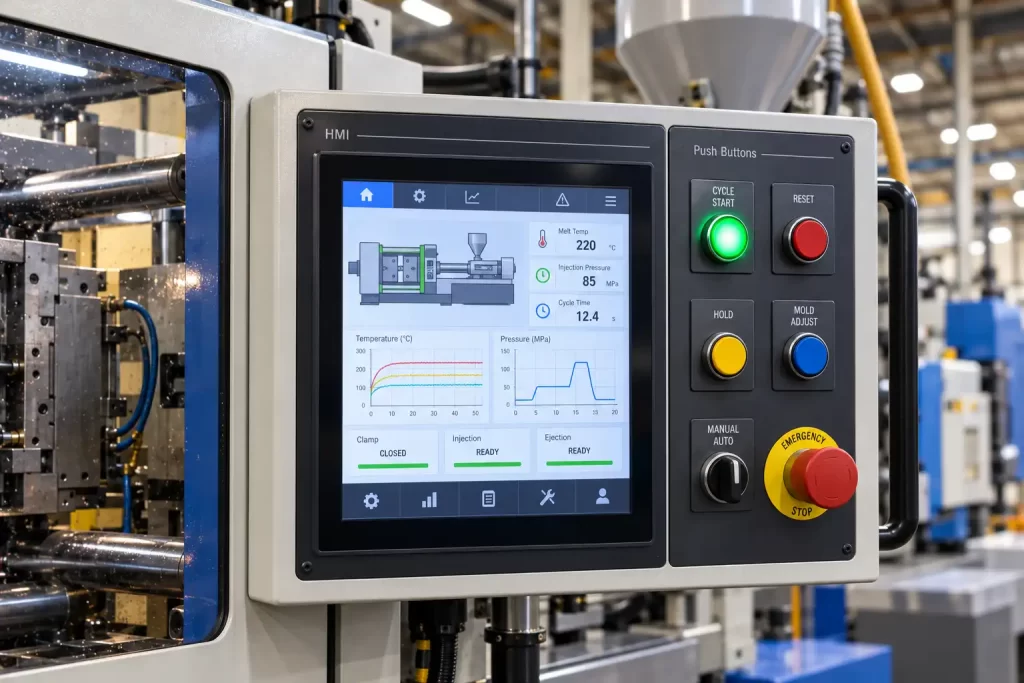

Расположение элементов интерфейса, цветовая гамма и тактильная чувствительность.

Хороший интерфейс термопластавтомата должен позволять операторам быстро распознавать часто используемые элементы управления. Связанные функции должны быть логически сгруппированы с достаточным интервалом и единообразными обозначениями или символами, чтобы операторам не приходилось искать нужную информацию на перегруженной панели.

Цвет может помочь различать функции, но он не должен быть единственным методом идентификации. Текст, символы, единообразное расположение и тактильная обратная связь улучшают удобство использования, особенно во время настройки и отбора проб, когда оператор может переключать внимание между зоной пресс-формы и панелью управления.

Физические элементы управления наиболее ценны, когда они упрощают идентификацию и выполнение часто повторяющихся действий. Если оператору приходится нажимать на несколько кнопок, которые выглядят или ощущаются одинаково, польза от тактильного управления снижается.

Интеграция и замена панелей

Вырез в 22 мм лишь подтверждает наличие отверстия в передней панели. Производителям панелей также необходимо проверить глубину монтажа сзади, положение клемм, зазор между кабельным каналом и проводниками, расположение соседних компонентов, прокладку кабелей и доступ для обслуживания.

Монтаж должен позволять техническим специалистам добираться до терминалов и снимать оператора без демонтажа больших частей панели. Это особенно важно для часто используемых кнопок, поскольку время их замены напрямую влияет на время простоя оборудования.

При разработке новых OEM-проектов, прежде чем окончательно определиться с компоновкой панели, следует учитывать ее ремонтопригодность. Компактная панель полезна только в том случае, если она обеспечивает удобный доступ для прокладки проводов и замены деталей.

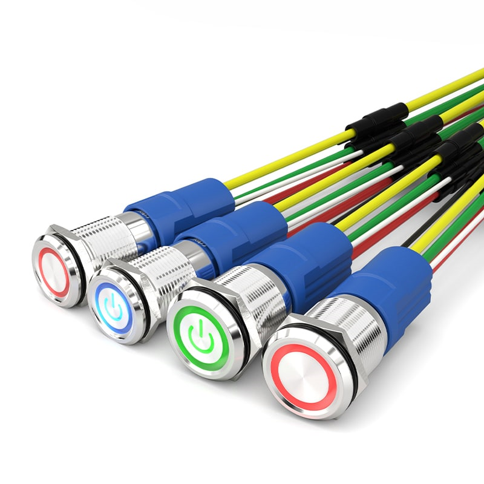

Когда пластик — не лучший выбор

Пластиковые кнопки — это хороший вариант для защищенных внутренних панелей управления, но они не идеальны для каждого места на термопластавтомате.

Металлические операторские пульты могут быть более подходящими для открытых боковых панелей, внешних блоков управления или мест, где кнопки могут быть задеты инструментами, пресс-формами, материалами или подвергаться многократному грубому обращению. Решение следует принимать, исходя из степени механической уязвимости, а не из предположения, что пластик или металл повсеместно лучше.

Также может быть уместен смешанный подход. Пластиковые приводы могут использоваться на основной защищенной панели, в то время как более прочные металлические приводы предназначены для открытых наружных поверхностей.

Распространенные ошибки при выборе материалов на литьевых машинах

1. Предположение, что для каждой функции необходима физическая кнопка.

Современные человеко-машинные интерфейсы (HMI) уже эффективно обрабатывают многие настройки и команды технологических процессов. Физические кнопки следует оставить для функций, требующих частого тактильного доступа, быстрого управления или прямой обратной связи от оператора.

2. Выбор только по цвету или размеру крепления.

Две пластиковые кнопки диаметром 22 мм могут иметь различное расположение контактов, типы клемм, варианты подсветки, размеры задней панели и уровни защиты. Перед выбором следует проверить полные электрические и механические характеристики.

3. Игнорирование часто выполняемых ручных операций.

Кнопки, используемые многократно во время подготовки пресс-формы, отбора проб или пробного производства, необходимо оценивать на предмет механической прочности и стабильной работы. Одних только электрических характеристик недостаточно, чтобы судить о том, насколько надежно кнопка будет работать при многократном использовании.

4. Использование пластика в местах с высокой ударной нагрузкой.

Пластик хорошо подходит для защиты панелей оборудования, но на открытых участках может потребоваться более прочная металлическая кнопка. Перед выбором материала следует учитывать место установки и механические воздействия.

Контрольный список выбора кнопок литьевой машины

Часто задаваемые вопросы

Какой размер кнопок обычно используется на панелях управления термопластавтоматов?

22 мм — это распространенный промышленный формат крепления, который может быть практичным для панелей литьевых машин. Окончательный размер все равно должен соответствовать вырезу в панели, заднему зазору, расстоянию и существующей конструкции оборудования.

Должны ли кнопки «Запуск» и «Сброс» быть кратковременными?

Обычно они реализуются как командные устройства без фиксации, при этом контроллер станка определяет результирующее рабочее состояние. Окончательный тип действия всегда должен соответствовать электрической и управляющей логике станка.

В каких случаях следует использовать кнопки с подсветкой?

Они полезны в тех случаях, когда функция управления также выигрывает от прямой обратной связи о состоянии, например, «Машина готова», «Цикл активен» или «Возможен сброс». Напряжение светодиода и схема индикации должны быть указаны отдельно от контактов переключателя.

Подходят ли пластиковые кнопки для использования на жарких и влажных производственных площадках?

Это возможно, при условии, что выбранный продукт подходит для реальных условий температуры, влажности, загрязнения и защиты панелей. Условия на производстве следует оценивать индивидуально, а не предполагать, исходя только из географического региона.

В каких случаях следует использовать металлическую кнопку вместо пластиковой?

Металл может быть предпочтительнее в местах, подверженных механическим воздействиям, неаккуратному обращению или наружному монтажу, где существует повышенный риск физических повреждений. Пластик часто более практичен для защищенных внутренних панелей управления.

Нужны пластиковые кнопки для проекта по созданию машины для литья под давлением?

Если вы производите машины для литья под давлением, оборудование для переработки пластмасс или промышленные панели управления для рынков Юго-Восточной Азии, компания CDOE может помочь вам подобрать кнопку управления в соответствии с функциями машины и конструкцией панели.

Отправьте нам информацию о функции управления, размерах для монтажа, конфигурации контактов, напряжении светодиодов, ожидаемой частоте срабатываний, размерах панели, условиях окружающей среды, количестве и требованиях к индивидуальной настройке . Мы поможем оценить подходящие стандартные или изготовленные на заказ пластиковые кнопочные переключатели для вашего OEM-проекта.

Ознакомьтесь с пластиковыми кнопочными переключателями CDOE или свяжитесь с CDOE, чтобы обсудить ваше применение.
