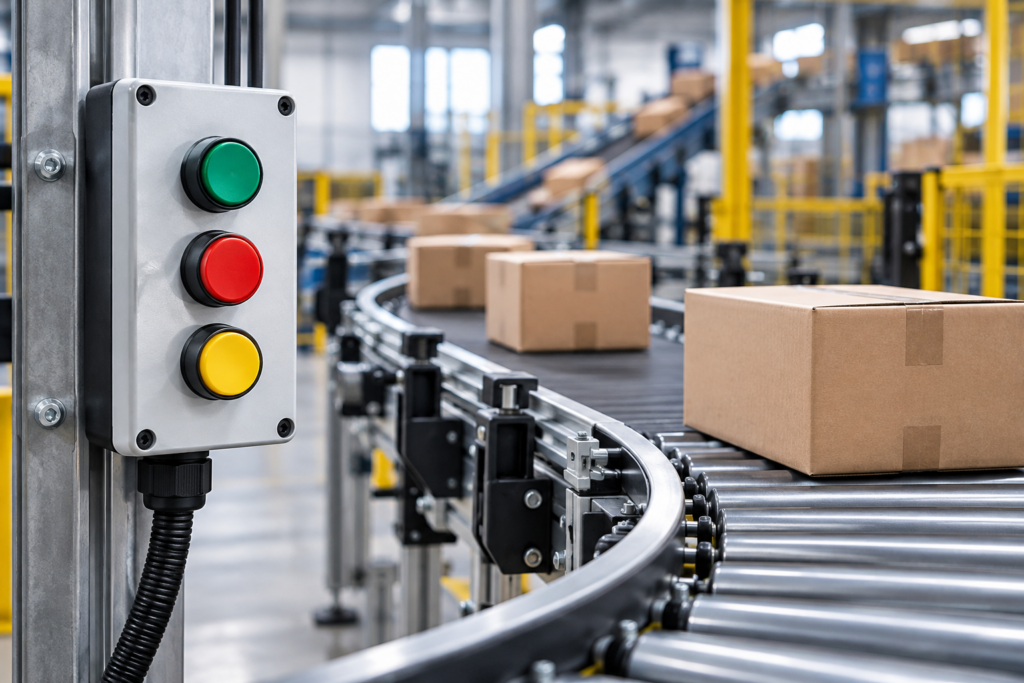

Как выбрать кнопки управления для конвейеров и погрузочно-разгрузочного оборудования

Кнопки управления — это простые компоненты, но даже небольшие ошибки в технических характеристиках могут привести к более серьезным проблемам в конвейерных и погрузочно-разгрузочных системах.

Кнопка может подходить к панели, но иметь неправильное расположение контактов. В модели с подсветкой может использоваться неправильное напряжение светодиодов. Оператор с регулировкой высоты в 30 мм может оказаться слишком большим для компоновки панели. Кроме того, для локальной станции управления может потребоваться более надежная защита от воздействия окружающей среды, чем для главного шкафа управления.

Для производителей конвейеров, OEM-производителей погрузочно-разгрузочного оборудования, сборщиков панелей и системных интеграторов необходимо правильно выбрать функции управления и требования к монтажу кнопок.

В этом руководстве изложены основные технические характеристики, которые необходимо проверить перед выбором кнопок управления для конвейеров, подъемных столов, систем обработки паллет, передаточного оборудования и складской техники.

Главный вывод

Перед выбором кнопочного управления для погрузочно-разгрузочного оборудования необходимо убедиться в следующем:

• Функция управления
• Крепление 22 мм или 30 мм
• Работа без фиксации или с фиксацией
• Конфигурация контактов: нормально разомкнутые (NO) или нормально замкнутые (NC).
• Конструкция с подсветкой или без подсветки
• Управляющее напряжение и напряжение светодиода
• Необходимая защита окружающей среды
• Толщина панели и пространство для монтажа сзади
• Индивидуальный панельный монтаж или локальная станция управления
• Необходимая маркировка, проводка и индивидуальная настройка.

Качественная техническая спецификация должна соответствовать как электрической схеме управления, так и физической конструкции машины.

Компания CDOE поставляет кнопочные выключатели для промышленного оборудования, панелей управления, систем автоматизации и OEM-приложений.

Какие функции кнопок управления являются общими для конвейеров и погрузочно-разгрузочного оборудования?

Системы погрузочно-разгрузочных работ часто требуют выполнения нескольких функций ручного управления.

Типичные примеры включают:

• Начинать
• Останавливаться
• Перезагрузить
• Бег трусцой
• Вперед
• Обеспечить регресс
• Локальное управление
• Подтверждение неисправности
• Индикация состояния машины

В большинстве конвейерных систем кнопка не переключает двигатель напрямую.

Вместо этого кнопка посылает управляющий сигнал на ПЛК, реле, контактор или контроллер двигателя. Затем система управления проверяет блокировки, условия безопасности и логику работы перед запуском или остановкой оборудования.

Это означает, что выбор кнопки следует производить, исходя из фактической схемы управления, а не только из напряжения двигателя или мощности машины.

Выберите тип исполнительного элемента в зависимости от функции управления

Для выполнения различных функций управления могут потребоваться операторы разных типов.

Кнопки без фиксации

Кнопка без фиксации возвращается в исходное положение после того, как оператор ее отпустит.

Обычно его используют для:

• Команды запуска
• Команды сброса
• Функции Jog
• Команды цикла
• Входы ПЛК

Кратковременный режим работы распространен в автоматизированных конвейерных системах, поскольку логика управления определяет, что произойдет после получения команды.

Кнопки с фиксацией

Кнопка с фиксацией остается в измененном положении до тех пор, пока вы не нажмете на нее снова.

Этот тип может подходить для некоторых ручных функций, но схема управления должна быть рассчитана на длительную работу.

Не выбирайте режим постоянного удержания кнопки только потому, что оператор хочет, чтобы кнопка оставалась нажатой. Сначала проверьте электрическую схему и логику ПЛК.

Подсвечиваемые кнопки

Кнопки с подсветкой могут сочетать ввод данных оператором с визуальной обратной связью.

Они могут использоваться для обозначения:

• Машина готова
• Работающий конвейер
• Локальное управление активно
• Доступен сброс
• Процесс включен

Подсветка может уменьшить количество отдельных индикаторных лампочек, необходимых на панели, но характеристики светодиодов также должны соответствовать конструкции системы управления.

Как выбрать конфигурацию контактов NO и NC

Кнопочные кнопки используют контактные блоки для передачи электрических сигналов.

Правильная конфигурация зависит от схемы.

Обычно открытые контакты

Нормально разомкнутый (НО) контакт остается разомкнутым в своем нормальном состоянии и замыкается при нажатии кнопки.

Контакты NO обычно используются для:

• Начинать
• Перезагрузить
• Бег трусцой
• Начало цикла

Нормально замкнутые контакты

Нормально замкнутый (НЗ) контакт остается замкнутым в своем нормальном состоянии и размыкается при нажатии кнопки.

Используйте нормально замкнутые контакты (NC), когда необходимо прервать существующий сигнальный путь в цепи управления.

Контакты 1NO1NC

Для работы некоторых машин одному оператору необходимы как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты.

Конфигурация 1NO1NC может быть полезна в следующих случаях:

• Одна кнопка посылает два разных управляющих сигнала.
• ПЛК нуждается в обоих состояниях контакта.
• Конструкция панели требует более гибкой проводки.

Всегда сверяйте конфигурацию контактов с электрической схемой.

Не следует рассматривать стандартную кнопку нормально замкнутого контура как устройство аварийной остановки. Для работы функций аварийной остановки необходимы квалифицированные операторы и правильно спроектированная схема безопасности.

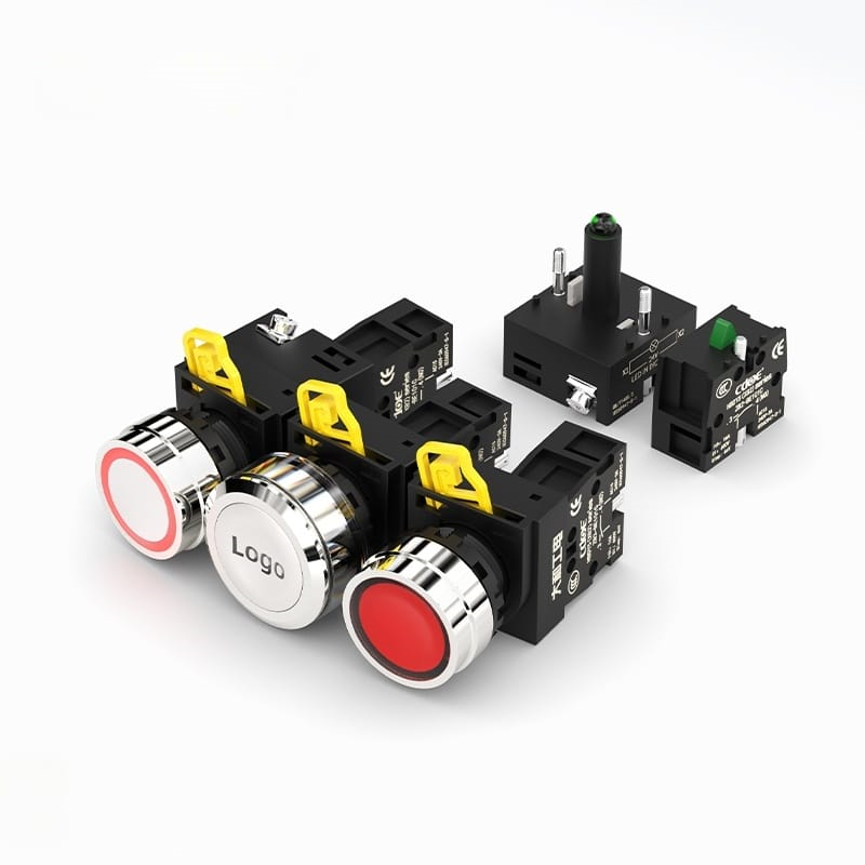

Кнопочные выключатели 22 мм и 30 мм для погрузочно-разгрузочного оборудования

22 мм и 30 мм — распространённые форматы промышленного монтажа.

Ни один из размеров автоматически не является лучшим. Правильный выбор зависит от станка, конструкции панели, требований оператора и существующего выреза.

Когда могут быть уместны кнопки диаметром 22 мм?

Операторы калибра 22 мм обычно используются в:

• Панели управления конвейером
• Компактные панели машин
• Оборудование OEM
• Системы автоматизации
• Многокнопочные панели управления

Они полезны, когда необходимо разместить несколько элементов управления на ограниченной площади панели.

Для проектов, требующих гибкости при переходе от стандартных промышленных монтажных форматов, компания CDOE предлагает кнопочные выключатели диаметром 22 мм и 30 мм для установки на станках и панелях управления.

Когда могут быть уместны 30-миллиметровые кнопки?

Оператор с диаметром 30 мм может быть выбран в следующих случаях:

• В существующей панели уже есть вырез размером 30 мм.
• Предпочтительна большая рабочая поверхность.
• Операторы часто носят перчатки.
• В станке используются более крупные управляющие головки.
• Для обеспечения совместимости с другими компонентами требуется монтажное крепление 30 мм.

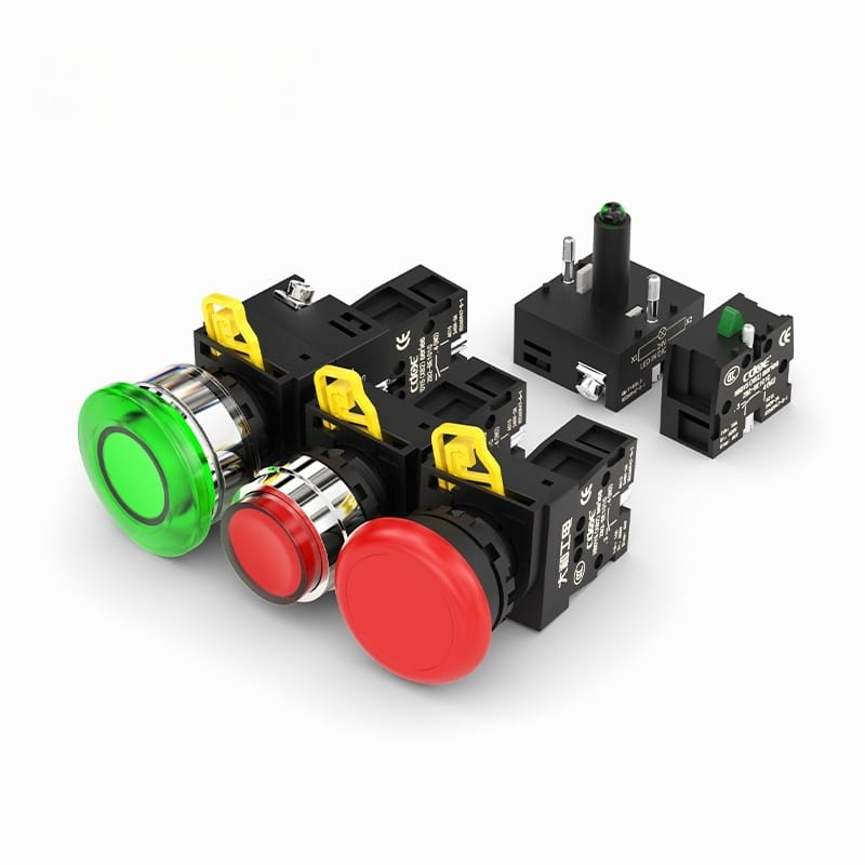

Серия пластиковых кнопок CDOE диаметром 30 мм может использоваться там, где требуется более крупная кнопка или монтажный формат 30 мм.

При сравнении вариантов с шириной линз 22 мм и 30 мм также следует обратить внимание на следующее:

• Вырез в панели
• Расстояние между передними панелями
• Диаметр головки кнопки
• Монтажная глубина за панелью
• Размер контактного блока
• Зазор для проводки
• Совместимость с существующими панелями

Не стоит выбирать кнопку большего размера только потому, что она выглядит более индустриально. Кнопка должна полностью соответствовать дизайну панели.

Учитывайте пространство под панелью и глубину монтажа.

Диаметр передней панели — это лишь одна из составляющих конструкции.

Компоненты, расположенные за панелью, могут создавать не меньше проблем.

Перед выбором кнопки проверьте следующее:

• Толщина панели
• Монтажная глубина за панелью
• Глубина контактного блока
• Терминальное положение
• Положение кабельного канала
• Зазор для DIN-рейки
• Расстояние между соседними органами управления
• Доступ для установки и технического обслуживания.

Кнопка может поместиться в вырез на панели, но при этом будет мешать работе внутренних компонентов.

Это особенно важно для компактных блоков управления конвейерами и локальных станций, устанавливаемых на машинах.

При выборе нового оборудования перед окончательным утверждением компоновки панели управления необходимо проверить габариты исполнительных элементов.

Подберите кнопку в соответствии с условиями эксплуатации.

Оборудование для перемещения грузов может эксплуатироваться в чистых складах, пыльных цехах, зонах погрузки, на открытых площадках или производственных линиях, подверженных воздействию влаги.

Кнопка должна соответствовать реальной обстановке.

Пыль

Вокруг операторов и отверстий в панелях управления может скапливаться пыль.

Для пыльных установок проверьте требуемый уровень защиты и убедитесь, что вся панель в сборе должным образом герметизирована.

Влага

Источниками влаги могут быть:

• Конденсация
• Уборка
• Воздействие внешней среды
• Технологическая вода
• Влажная среда

Требуемый класс защиты IP должен соответствовать фактическим условиям установки.

Вибрация

Конвейеры, подъемные столы и системы перемещения могут создавать непрерывную вибрацию.

Во время нормальной работы машины исполнительный элемент, клеммы, проводка и система крепления должны оставаться надежно закрепленными.

Частые операции

Кнопки, такие как «Старт», «Сброс» и «Прокрутка», могут использоваться многократно за смену.

Таким образом, механическая прочность и срок службы при контакте имеют значение в условиях интенсивных нагрузок.

Не следует ориентироваться только на степень защиты кнопки IP. Окончательный уровень защиты также зависит от следующих факторов:

• Корпус управления
• Герметизация панели
• Кабельные сальники
• Вырезы в панелях
• Разъемы
• Качество монтажа

Когда следует использовать кнопки с подсветкой?

Кнопки с подсветкой полезны, когда операторам необходимы как функция управления, так и визуальная обратная связь о состоянии.

Типичные области применения конвейеров включают:

• Бег
• Готовый
• Доступен сброс
• Локальное управление активно
• Машинно включено

Перед заказом кнопки с подсветкой убедитесь в следующем:

• переменный или постоянный ток
• напряжение светодиода
• цвет светодиода
• Стиль освещения
• Напряжение цепи управления
• Терминальное расположение

Не следует предполагать, что напряжение светодиодов соответствует напряжению основного источника питания устройства.

Например, машина может использовать одно основное напряжение питания, в то время как цепи управления и индикации используют более низкие напряжения.

Требования к переключению и требования к освещению следует рассматривать как отдельные спецификации.

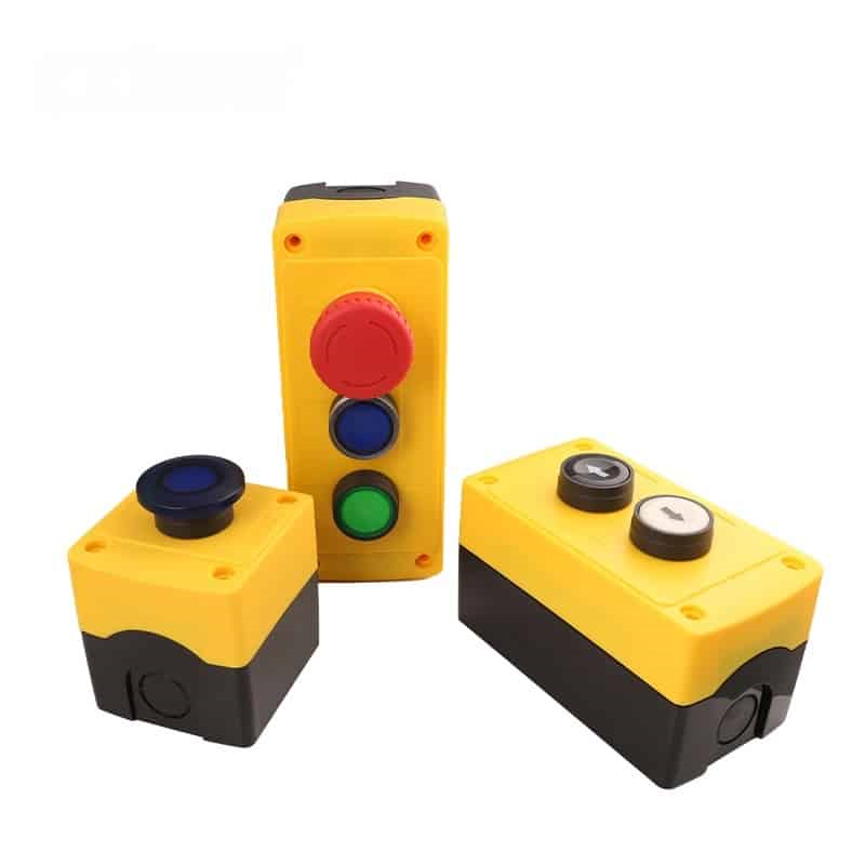

Когда следует использовать локальный кнопочный пост управления?

Некоторые элементы управления необходимо размещать ближе к конвейеру, а не на главном электрическом шкафу.

Типичные места расположения включают:

• Точки загрузки конвейера
• Подъемные столы
• позиции перемещения паллет
• зоны технического обслуживания
• Дистанционные секции конвейера
• Ввод в эксплуатацию
• Пункты местных операторов

Местная радиостанция может использовать простую схему, например:

Старт → Стоп → Сброс

Другой станок может использовать:

Вперед → Стоп → Назад

в зависимости от конструкции системы управления.

Для такого рода задач покупатели могут устанавливать отдельные кнопочные элементы в собственных корпусах или использовать готовый кнопочный пост управления .

При указании локального кнопочного поста подтвердите:

• Количество органов управления
• Функции каждого органа управления
• Размер корпуса
• место установки
• Требуемый уровень защиты
• Кабельный вход
• Требования к внутренней проводке

Выбирайте локальную панель управления как единый узел, а не просто как группу отдельных кнопок.

Что следует указать в запросе коммерческого предложения на кнопки управления?

Четко сформулированный запрос коммерческого предложения помогает поставщику порекомендовать правильную модель и сокращает ненужные переговоры.

Для проектов, связанных с конвейерными системами и погрузочно-разгрузочными работами, необходимо указать следующую информацию.

Область применения и тип оборудования

Сообщите поставщику, где будет использоваться кнопка.

Например:

• Ленточный конвейер
• Роликовый конвейер
• Подъемный стол
• система перемещения паллет
• Складское оборудование
• Локальный кнопочный пост управления

Это обеспечивает контекст для спецификации.

Функция управления

Укажите назначение каждого органа управления.

Примеры включают:

• Начинать
• Останавливаться
• Перезагрузить
• Бег трусцой
• Вперед
• Обеспечить регресс

Монтажный диаметр

Укажите необходимый размер выреза.

Например:

• 22 мм
• 30 мм

Если панель уже существует, укажите фактические размеры отверстий.

Тип исполнительного элемента

Подтвердите требуемую конструкцию исполнительного элемента, например:

• Плоский
• Поднятый
• Гриб
• Освещенный
• Неосвещенный

Работа без фиксации или с фиксацией

Укажите, должна ли кнопка автоматически возвращаться в исходное состояние после отпускания или оставаться в измененном виде.

Конфигурация контактов

Подтвердите необходимый способ связи, например:

• 1NO
• 1NC
• 1NO1NC

Требования к электрооборудованию

Укажите фактические требования к схеме управления.

Полезная информация включает в себя:

• Напряжение
• переменный или постоянный ток
• Коммутируемый ток
• Тип нагрузки, где это применимо

Требования к светодиодам

Для моделей с подсветкой укажите:

• напряжение светодиода
• Цвет
• переменный или постоянный ток

Экологические требования

Опишите, будет ли оборудование работать в следующих условиях:

• Пыль
• Влага
• Воздействие внешней среды
• Уборка
• Вибрация
• Изменения температуры

Механические требования

Предоставлять:

• Толщина панели
• Доступная монтажная глубина за панелью
• Требуемое расстояние между органами управления
• Предпочтительный тип клемм
• Размер корпуса

Требования к количеству и производителю оригинального оборудования (OEM)

Также включите:

• Образец количества
• Объем производства
• Оценочный годовой спрос
• Обязательные символы
• Маркировка
• Проводка
• Требования к разъему
• Требования к упаковке

Для проектов, требующих нестандартных символов, проводки, отделки или других изменений конфигурации, компания CDOE предоставляет услуги по изготовлению кнопок на заказ .

Распространенные ошибки при составлении технических заданий на кнопочные выключатели в проектах конвейерных систем.

В проектах по машиностроению неоднократно встречаются многочисленные ошибки в технических характеристиках.

Выбор только по монтажному диаметру

Две кнопки диаметром 22 мм могут иметь разные характеристики:

• Порядок общения
• Задние размеры
• Электрические характеристики
• Стили головы
• конструкции терминалов
• Уровни защиты

Всегда сравнивайте полные технические характеристики.

Выбор кнопки с фиксацией, когда ПЛК ожидает кратковременный сигнал.

Это может привести к некорректной работе машины.

Перед оформлением заказа подтвердите ожидаемый входной сигнал.

Путаница между напряжением светодиода и управляющим напряжением.

Светодиод и переключающие контакты могут относиться к разным электрическим цепям.

Укажите их отдельно.

Игнорирование монтажной глубины за панелью

Кнопка может подходить по размеру к переднему отверстию, но мешать:

• Кабель-каналы для электропроводки
• DIN-рейки
• Клеммные колодки
• Внутренние скобки
• Панельные двери

Проверьте все пространство, предназначенное для установки.

Учет только степени защиты IP кнопочного элемента

Высокая степень защиты IP кнопочного элемента не гарантирует автоматическую одинаковую защиту всей станции управления.

Корпус и кабельные вводы также имеют значение.

Использование стандартной кнопки «Стоп» в качестве кнопки аварийной остановки

Обычная кнопка “Стоп” и устройство аварийной остановки не взаимозаменяемы.

Функции, связанные с безопасностью, должны соответствовать конструкции машины с точки зрения безопасности и применимым требованиям.

Контрольный список технических характеристик кнопки

Часто задаваемые вопросы

Кнопки какого размера обычно используются для управления конвейерами?

22 мм — это распространенный промышленный размер монтажного отверстия для панелей управления конвейерами и машинами. Однако 30 мм может быть более подходящим для существующих панелей размером 30 мм, для операторов крупного телосложения, для работы в перчатках или для конкретных конструкций машин.

Кнопки «Пуск» и «Стоп» конвейера должны быть без фиксации или с фиксацией?

Это зависит от схемы управления. Команды запуска обычно кратковременные. Функции остановки должны соответствовать фактической архитектуре управления и электрической схеме.

В чём разница между кнопками диаметром 22 мм и 30 мм?

Основное различие заключается в способе крепления и размерах оператора. Правильный выбор зависит от размера выреза в панели, доступного пространства, требований оператора и конструкции машины, а не только от её размеров.

Какую конфигурацию контактов следует использовать для кнопок «Пуск» и «Стоп»?

Для запуска обычно используются нормально разомкнутые контакты (НО). Для других функций могут потребоваться нормально замкнутые контакты (НЗ) или комбинированные НЗ/НЗ контакты. Всегда уточняйте необходимую схему расположения контактов в цепи управления.

В каких случаях конвейеру следует использовать локальный кнопочный пост управления?

Локальный кнопочный пост полезна, когда операторам или обслуживающему персоналу необходимо управлять оборудованием вблизи машины, например, в точках погрузки, на подъемных столах, перегрузочных станциях или удаленных участках конвейера.

Нужны кнопки управления для конвейера или системы перемещения материалов?

Если вы производите конвейеры, подъемные столы, системы обработки поддонов, складское оборудование или другое оборудование для перемещения материалов, компания CDOE поможет вам выбрать кнопки, соответствующие вашей панели управления и требованиям к электропитанию.

Пришлите нам ваши данные:

• Монтажный диаметр
• Функция управления
• Конфигурация контактов
• напряжение светодиода
• Экологические требования
• Размеры панели
• Количество
• Требования к маркировке или проводке на заказ

Мы можем помочь вам оценить стандартные модели или разработать индивидуальное решение для вашего OEM-проекта.

Ознакомьтесь с кнопочными выключателями CDOE или свяжитесь с компанией CDOE , чтобы обсудить ваше применение.
