Разъем кнопочного выключателя или традиционная проводка: что лучше для OEM-панелей?

Для производителя оригинального оборудования (OEM), изготавливающего одну или две панели управления по индивидуальному заказу, индивидуальная проводка клемм каждой кнопки может быть вполне практичной. Однако ситуация меняется, когда одна и та же панель управления выпускается многократно, и техническим специалистам приходится снова и снова подключать одни и те же контакты, клеммы светодиодов и провода.

Использование разъема кнопочного выключателя или предварительно смонтированного жгута проводов может сократить объем повторяющихся сборочных работ и упростить замену переключателей, но это не является автоматически лучшим выбором для каждой панели. Перед изменением способа подключения необходимо учитывать совместимость разъемов, назначение контактов, объем производства, изменения в схемах и требования к обслуживанию.

В этом руководстве сравниваются разъемы кнопочных выключателей с традиционной проводкой «точка-точка» и объясняется, когда каждый из этих подходов более целесообразен для панелей управления OEM-производителей.

Главный вывод

Разъем кнопочного выключателя, как правило, более привлекателен, когда производитель использует одну и ту же серию кнопочных разъемов и схему проводки в рамках многократного производства. После проверки распиновки разъема и жгута проводов сборка и замена могут стать более стандартизированными.

Традиционная проводка по-прежнему актуальна для прототипов, мелкосерийных панелей, изготовленных на заказ, смешанных серий переключателей и проектов, где проводка часто меняется. Поэтому правильное решение заключается не просто в выборе разъема или провода ; оно состоит в том, достаточно ли стандартизирован интерфейс управления, чтобы оправдать использование специального разъема или жгута проводов.

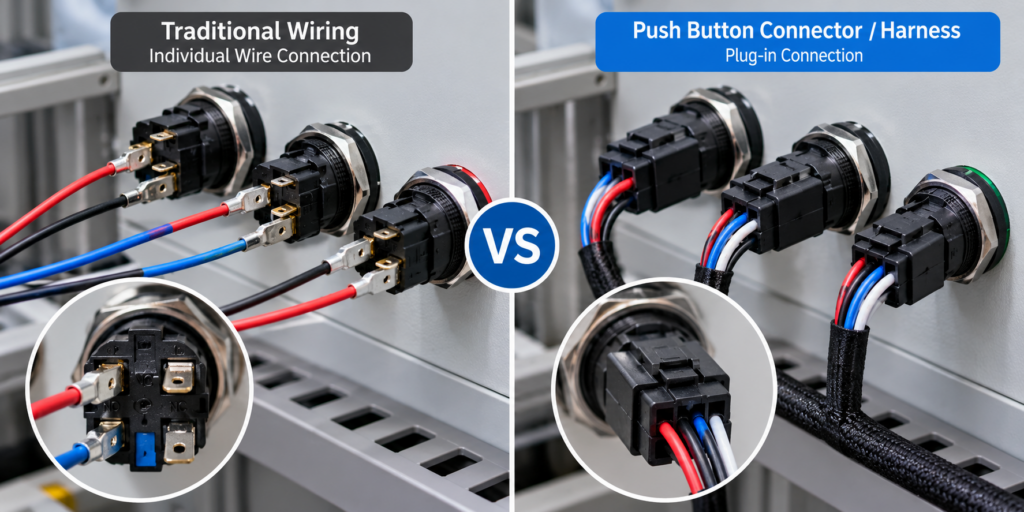

Разъем кнопочного выключателя и традиционная проводка: в чем разница?

Традиционная схема подключения кнопочного выключателя предполагает соединение каждого контакта выключателя, клеммы светодиода или вспомогательной клеммы по отдельности. Техник определяет необходимые клеммы, подготавливает провода, соединяет их в соответствии со схемой, а затем проверяет готовую цепь.

Разъем меняет интерфейс сборки. Вместо многократного подключения отдельных проводов к задней части органа управления, совместимый штекер или предварительно смонтированный жгут проводов подключается к определенной конфигурации клемм. Компания CDOE поддерживает несколько вариантов подключения клемм в своих линейках кнопочных устройств, включая штыревые клеммы, винтовые клеммы, проводные выводы и некоторые штекерные разъемы.

Электрические функции кнопки не меняются. Меняется лишь способ сборки, тестирования, обслуживания и замены механизма управления, используемый производителем.

В каких случаях разъем может сэкономить время в OEM-производстве?

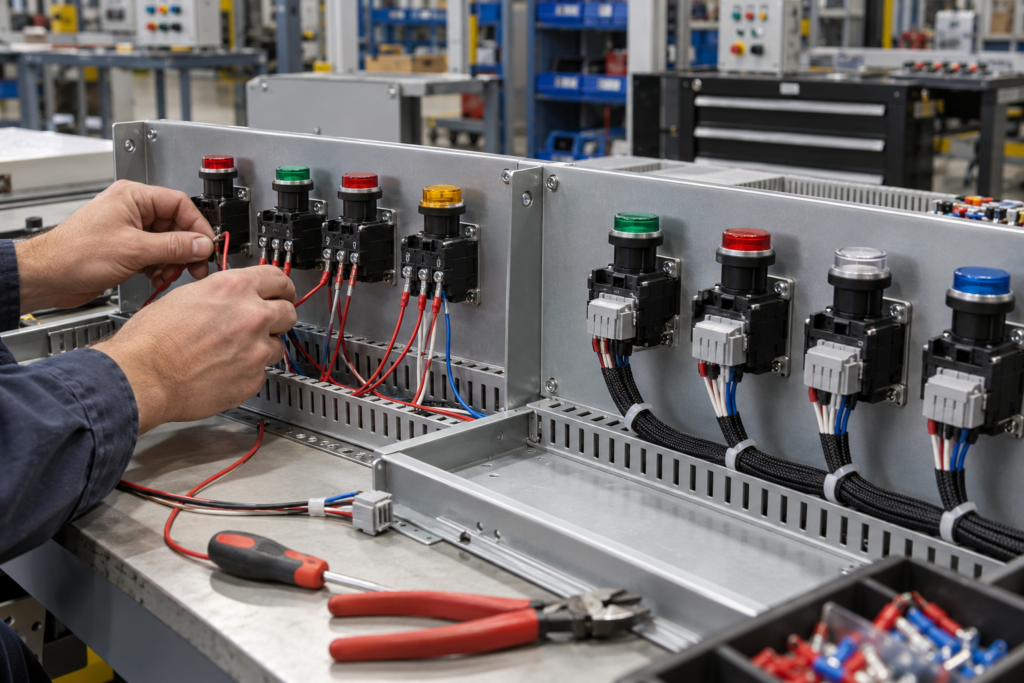

Наибольшее преимущество проявляется при многократном изготовлении одной и той же панели. Если каждая машина использует одинаковую схему управления «Пуск», «Стоп», «Сброс» или с подсветкой, то повторение одних и тех же ручных соединений на десятках или сотнях единиц увеличивает объем сборочных работ без повышения ценности продукта.

Проверенная схема подключения может упростить эту повторяющуюся работу. Вместо того чтобы каждый раз идентифицировать и подключать одни и те же контакты, производственная команда может использовать заранее определенную схему соединения и сосредоточиться на окончательной сборке и тестировании.

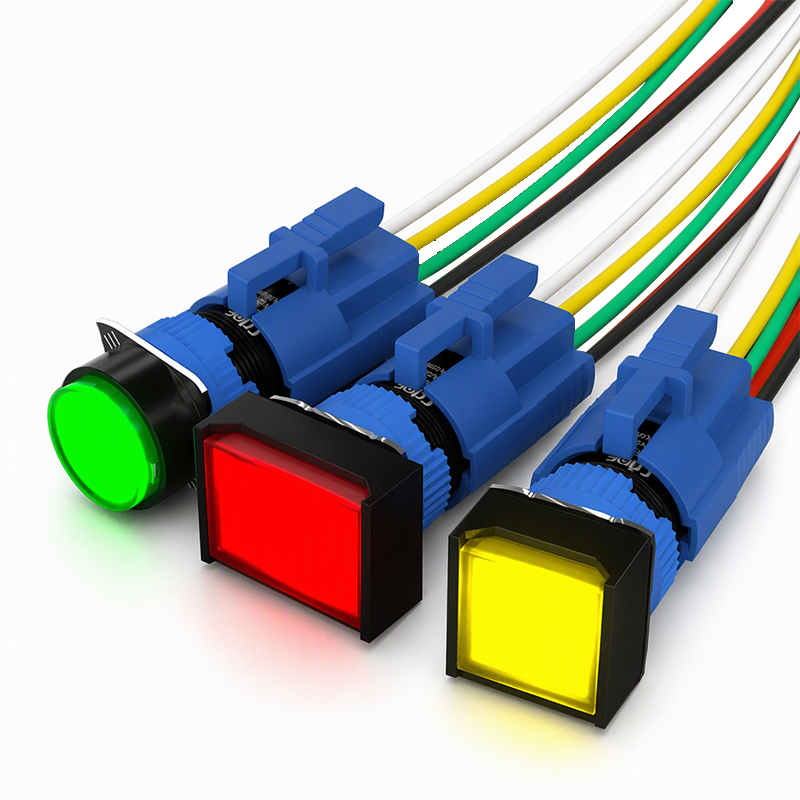

Преимущество может быть еще более очевидным при использовании кнопок с подсветкой. Оператор с подсветкой может иметь клеммы для переключения, а также отдельные разъемы для светодиодов, а более сложные кнопочные устройства могут использовать несколько проводников. Стандартизация этих соединений позволяет сократить количество повторяющейся проводки, необходимой на каждом органе управления.

Сервисное обслуживание — еще один важный аспект. Если неисправную кнопку можно отсоединить от жгута проводов, снять, заменить и снова подключить без переборки каждого отдельного контакта, время простоя оборудования может сократиться. Это особенно ценно, когда производитель поставляет оборудование, требующее регулярного выездного обслуживания или замены деталей.

Почему разъемы кнопочных выключателей не универсальны

Это один из важнейших моментов для покупателей OEM-продукции.

Обе кнопки могут использовать монтажное отверстие диаметром 22 мм , но при этом иметь совершенно разное расположение задних клемм. Монтажный диаметр описывает, как кнопка устанавливается в панель; он не определяет положение клемм, расстояние между контактами, расположение контактов, клеммы для светодиодов или геометрию разъема.

Поэтому при выборе разъема необходимо учитывать следующее:

• Марка и серия кнопочного выключателя
• Расположение задних терминалов
• Расстояние между штифтами
• Количество и положение контактов переключателя
• Конструкция с подсветкой или без подсветки
• Клеммы для светодиодов
• Ориентация разъема
• Механическая блокировка или фиксация
• Требуемое количество проводников

В документации к продукции CDOE также указано, что разные серии могут использовать разные конфигурации клемм и разъемов, а некоторые семейства продуктов специально поддерживают соответствующие разъемы, а не универсальную вилку для каждого органа управления.

В контексте закупок у OEM-производителей это приводит к простому правилу:

Не заказывайте разъем кнопочного выключателя, ориентируясь только на диаметр крепления.

Перед подтверждением совместимости разъема укажите точную модель или серию переключателя.

Сколько соединительных проводов вам действительно нужно?

Необходимое количество проводов зависит от того, какие электрические функции должна выполнять кнопка.

Для простого не подсвечиваемого переключателя команд может потребоваться лишь небольшое количество проводников. Для подсвечиваемого переключателя может потребоваться дополнительное подключение светодиодов, в то время как изделиям с нормально разомкнутыми (NO), нормально замкнутыми (NC) контактами, многоконтактными блоками, двухцветной подсветкой или другими функциями может потребоваться больше проводников.

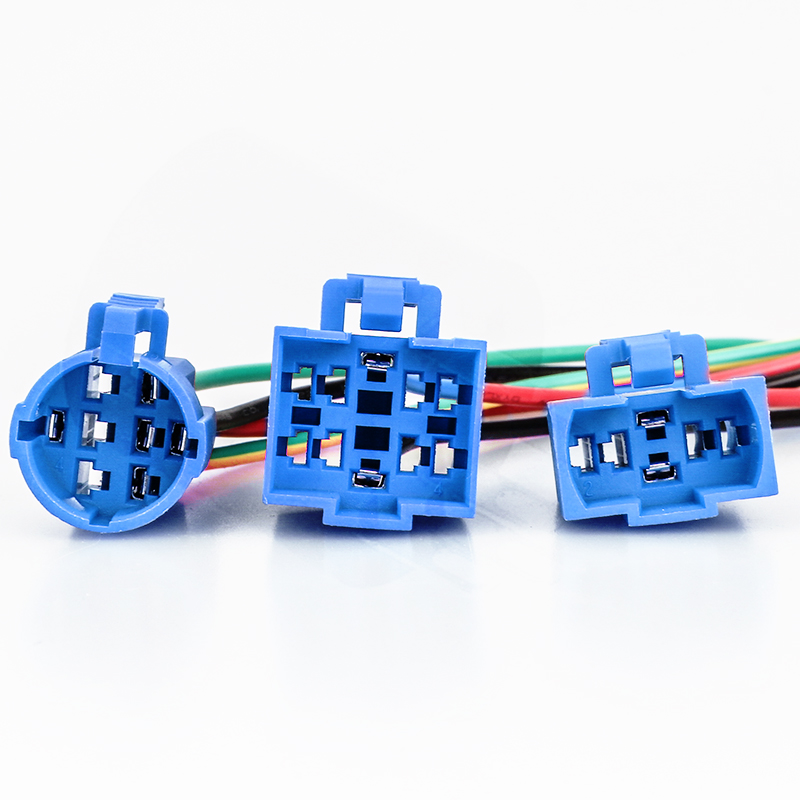

Ассортимент разъемов CDOE включает в себя жгуты проводов с различным количеством проводников, в том числе 3, 4, 5, 6, 7, 8 и 10-проводные. Правильный вариант следует выбирать, исходя из схемы подключения и распиновки, а не просто выбирая жгут с наибольшим количеством проводов.

Например, покупатели должны подтвердить:

• Только NO или NO + NC
• Количество наборов контактов
• Наличие подсветки в органе управления
• Требования к подключению светодиодов
• Необходимо ли наличие дополнительных сигнальных проводов?
• Точное расположение задних клемм

Схема подключения или четкий чертеж задних клемм зачастую оказываются полезнее, чем общее описание, например, «кнопка со светодиодом 22 мм».

Может ли использование разъема уменьшить количество ошибок при подключении проводов?

Это может уменьшить количество некоторых типов ошибок, особенно при многократной сборке.

При традиционной прокладке проводов «точка-точка» специалисты многократно определяют клеммы и воспроизводят одну и ту же схему подключения. Это создает больше возможностей для несоответствия расположения проводников, пропуска клемм или ошибок при замене.

После того как жгут проводов правильно спроектирован и проверен, количество повторяющихся решений по проводке со стороны органа управления может быть сокращено. Затем одну и ту же конфигурацию жгута можно воспроизвести на нескольких панелях.

Однако наличие разъема не исключает ошибок в электрической конструкции. Неправильная распиновка, неправильная конструкция жгута проводов или несовместимый разъем могут воспроизвести одну и ту же ошибку в каждом изделии производственной партии.

Поэтому первую конфигурацию разъема/жгута проводов все же следует проверить на соответствие следующим параметрам:

• Схема электрической цепи
• Маркировка клемм
• работа контактов NO/NC
• Полярность светодиода или способ подключения светодиода
• Требования к функциональному тестированию

Стандартизация полезна только после проверки самого стандарта.

В каких случаях традиционная проводка по-прежнему является лучшим выбором?

Разъемы полезны, но есть ряд ситуаций, когда традиционная проводка остается более практичным вариантом.

1. Изготовление панелей на заказ в небольших объемах

Если производитель выпускает лишь несколько панелей, и каждая из них использует различную схему управления, создание отдельного жгута проводов может привести к излишним работам по проектированию. Прямая проводка обеспечивает большую гибкость, когда каждый проект уникален.

2. Панели прототипов и разработок

В процессе ввода в эксплуатацию прототипы машин часто претерпевают изменения. Назначение контактов, входы ПЛК, поведение индикаторов и функции органа управления могут пересматриваться несколько раз, прежде чем будет утвержден окончательный проект.

Традиционная проводка, как правило, упрощает внесение этих изменений, поскольку инженеры не привязаны к установленной схеме распиновки жгута проводов.

3. Разные марки или серии кнопок.

Панель, объединяющая несколько серий органов управления, может не иметь общего расположения задних клемм. Попытка стандартизировать один разъем для несовместимых продуктов может усложнить систему, а не упростить ее.

4. Частые изменения в полевых условиях

Некоторые машины регулярно модифицируются интеграторами или конечными пользователями. Стандартные индивидуальные клеммы могут быть проще для понимания и замены местными техническими специалистами без необходимости использования специального сменного разъема.

5. Необычные требования к контактам или проводке.

Специальную релейную логику, нестандартные комбинации контактов, дополнительные блокировки или необычные индикаторные цепи может быть проще реализовать с помощью прямой проводки.

Таким образом, ценность разъема возрастает по мере того, как панель становится более стандартизированной и повторяющейся .

Разъемы против традиционной проводки для OEM-панелей

Ни один из методов не является универсально лучшим. Решение зависит от того, как часто повторяется одна и та же схема и насколько стабильна конструкция панели.

Когда целесообразно использовать гибридную стратегию прокладки проводки

Производителям оригинального оборудования не всегда нужно выбирать один метод для всей панели управления.

Производитель оборудования может использовать разъемы для часто повторяющихся операций, таких как стандартные кнопки «Пуск», «Сброс» или подсвечиваемые кнопки управления, сохраняя при этом традиционную проводку для специальных переключателей, нестандартных цепей безопасности или опций, выпускаемых в небольших объемах.

Такой гибридный подход позволяет производственной команде стандартизировать те части панели, которые остаются неизменными, без потери гибкости при изменении конфигурации оборудования.

Это также может иметь смысл, когда в одном семействе продуктов используется проверенная система разъемов, а другой орган управления в той же панели использует другую структуру клемм.

Думайте шире, чем просто о разъемах: полная комплектация кнопочного поста.

Разъем для проводки — это лишь одна часть системы управления. В зависимости от способа и места установки элементов управления, панели OEM могут также потребовать установки коробок для кнопок, монтажных панелей, защитных кожухов или других компонентов.

Ассортимент аксессуаров для кнопочных переключателей от CDOE объединяет эти взаимосвязанные компоненты, что может быть полезно, когда проект требует большего, чем просто сам переключатель — например, локальный блок управления, монтажную панель, совместимый разъем или защитный аксессуар. В настоящее время ассортимент аксессуаров CDOE включает в себя специальные панели для кнопочных переключателей и другие компоненты для установки оборудования и систем управления.

Для покупателей OEM-продукции рассмотрение этих компонентов в совокупности может помочь избежать ситуации, когда переключатель подходит по электрическим параметрам, но создает проблемы с монтажом, компоновкой корпуса, доступом к проводке или последующей заменой.

Что должны подтвердить производители оригинального оборудования (OEM) перед переходом на новые разъемы?

Прежде чем заменять проводку, соединяющую точки, разъемом или жгутом проводов, убедитесь в фактической конфигурации коммутатора, а не полагайтесь на общее описание продукта.

1. Точная модель или серия кнопочного выключателя.

Это наиболее важный отправной пункт. Разъем должен соответствовать конструкции задней клеммы фактического органа управления.

2. Схема расположения клемм и распиновка.

Подтвердите физическое расположение контактов и электрическую функцию, назначенную каждому выводу.

3. Конфигурация контактов

Укажите, использует ли коммутатор:

• NO
• NC
• 1NO1NC
• Несколько контактных блоков

4. Конфигурация подсветки

Для кнопок с подсветкой необходимо предоставить:

• напряжение светодиода
• тип светодиода, где это применимо
• Количество клемм светодиодов
• Необходимая логика подключения

5. Необходимое количество проводов

Количество проводников должно соответствовать фактическому расположению контактов и светодиодов.

6. Длина провода

Длина жгута проводов должна соответствовать расстоянию между органом управления и проводкой панели или щитом управления, не создавая при этом чрезмерного провисания или натяжения.

7. Цвет и идентификация проводов

Стандартизированные цвета или идентификация проводов могут упростить сборку и техническое обслуживание. Если производитель требует использования определенных цветов, маркировки или обозначений в жгутах проводов, их следует определить до начала производства.

8. Объем производства

Коммерческая целесообразность стандартизированного разъема возрастает при многократном использовании одной и той же конфигурации. Количество прототипов, объемы серийного производства и ожидаемый годовой спрос могут помочь определить, что выгоднее: стандартный разъем или изготовленный на заказ жгут проводов.

Распространенные ошибки при выборе разъема для кнопочного выключателя

1. Предполагается, что все кнопки диаметром 22 мм используют один и тот же разъем.

Монтажное отверстие показывает, как переключатель устанавливается в панель, а не как расположены его задние клеммы. Всегда уточняйте точную серию и расположение клемм перед выбором разъема.

2. Заказ по количеству проводов без проверки распиновки.

Пятижильный жгут проводов не всегда совместим с пятиконтактным выключателем. Количество проводников, расположение клемм и электрические характеристики должны совпадать.

3. Возможность объединения различных серий кнопок в одном жгуте проводов.

В разных сериях могут использоваться разные расстояния между клеммами или разная геометрия разъемов. Если производитель использует несколько семейств переключателей, совместимость следует проверять отдельно для каждого из них.

4. Пропуск функционального тестирования после стандартизации жгута проводов.

Стандартизированный жгут проводов может повысить стабильность производства, но первоначальная конструкция все равно нуждается в проверке. Производитель оборудования должен подтвердить целостность цепи, логику переключения, работу светодиодов и функциональность конечного оборудования, прежде чем использовать один и тот же жгут проводов в производственной партии.

Какой способ подключения лучше подходит для вашей OEM-панели?

Выбирайте разъем кнопочного выключателя или предварительно смонтированный жгут проводов в следующих случаях:

• Одна и та же панель выпускается многократно.
• Модели с кнопочным управлением остаются неизменными.
• Схемы электропроводки стандартизированы.
• Более быстрая сборка имеет большое значение.
• Важна быстрая замена органа управления
• Технические характеристики жгута проводов можно контролировать.

Традиционная проводка остается хорошим выбором в следующих случаях:

• Объём производства низкий.
• Панели изготавливаются по индивидуальному заказу.
• Дизайн продолжает меняться.
• Используется несколько несовместимых серий органов управления.
• Ожидается модификация поля.
• Требуется максимальная гибкость проводки.

Для многих производителей оборудования наилучшим решением является не замена каждого провода разъемом. Важно определить повторяющиеся, стабильные элементы интерфейса оператора и стандартизировать их в первую очередь.

Часто задаваемые вопросы

Являются ли разъемы кнопочных выключателей универсальными?

Нет. Кнопки с одинаковым монтажным диаметром могут иметь различное расположение задних клемм, расстояние между контактами, расположение контактов и подключение светодиодов. Совместимость следует проверять на соответствие конкретной модели или серии переключателя.

Можно ли использовать тот же разъем с любой кнопкой диаметром 22 мм?

Не обязательно. Спецификация 22 мм описывает размер для монтажа на панель и не гарантирует, что задние клеммы или интерфейс разъема будут одинаковыми.

Требуются ли дополнительные соединительные провода для кнопок с подсветкой?

Часто для них требуются дополнительные проводники, поскольку светодиодная схема нуждается в собственных соединениях. Фактическое количество проводов зависит от расположения контактов, конструкции подсветки и необходимой логики подключения.

Подходят ли разъемы для крупносерийного OEM-производства?

Они могут быть особенно полезны, когда один и тот же разъем и схема подключения повторяются на многих панелях. Потенциальные преимущества заключаются в стандартизации, единообразии сборки и упрощении замены, а не только в самом разъеме.

Традиционная проводка лучше подходит для панелей, изготовленных на заказ?

Часто да. Для прототипов, небольших партий, часто меняющихся схем или сильно индивидуализированных панелей управления индивидуальная проводка обычно обеспечивает большую гибкость.

Нужно подтвердить совместимость разъема с вашей серией кнопок?

Если вы рассматриваете разъемы или предварительно смонтированные жгуты проводов для серийного производства OEM-панелей, не выбирайте разъем только по диаметру крепления.

Отправьте в CDOE модель или серию вашей кнопки, конфигурацию задних клемм, расположение контактов, характеристики светодиодов, необходимое количество проводов, длину проводов и ожидаемое количество заказа . Наша команда поможет подтвердить совместимость разъемов и оценить, какой вариант подключения — стандартный разъем или индивидуальное решение — больше подходит для вашей панели.

Вы также можете ознакомиться с нашими аксессуарами для кнопочных выключателей , чтобы найти необходимые компоненты для монтажа, или связаться с CDOE, чтобы обсудить требования к вашему проекту.
