Как выбрать кнопки для входных цепей ПЛК 24 В DC

В системах промышленной автоматизации для управления широко используются кнопки. Это простой и понятный способ отправки команд на ПЛК. В станках и панелях управления обычно используется входное напряжение 24 В DC. Поэтому не каждая кнопка подходит для этой схемы.

Поэтому, прежде чем сделать выбор, необходимо учитывать несколько факторов. Один неправильный выбор может привести к низкой производительности и ненадежным сигналам. Выберите кнопку с правильным типом контактов и подходящей конструкцией. В этом блоге мы рассмотрим, какие факторы следует учитывать перед выбором кнопочного переключателя для входной цепи ПЛК 24 В DC. Читайте дальше!

1) Сначала проверьте тип входа ПЛК.

Сначала проверьте технические характеристики входного сигнала ПЛК. Эти характеристики четко указывают, как схема принимает сигнал. В большинстве систем ПЛК для команд включения и выключения используется цифровой сигнал; в некоторых управление этими действиями осуществляется через контакты. В промышленности широко используются управляющие сигналы 24 В DC. Когда подается необходимое напряжение, вход становится активным.

Схема подключения входного напряжения может отличаться в разных моделях ПЛК PLZ. В некоторых моделях используются схемы с подключением к источнику напряжения (shond-on), в других — к источнику. Поэтому для правильного способа подключения необходимо обратиться к руководству пользователя ПЛК. Не следует предполагать, что у всех ПЛК 24 В DC одинаковая схема подключения.

Кроме того, проверьте диапазон входного напряжения. Для входа ПЛК 24 В DC существуют определенные рабочие диапазоны. Важно, чтобы кнопочный переключатель работал корректно в цепи управления. Контакты должны обеспечивать надежное и чистое электрическое соединение. Например, при нажатии кнопки нормально разомкнутый контакт посылает сигнал. Затем ПЛК обнаруживает эти изменения на входе.

Перед нажатием кнопки проверьте следующие моменты:

• входное напряжение ПЛК
• Тип входного проводного соединения
• Требуемый входной ток
• Соглашение о поставке или закупке сырья
• Общая терминальная схема
• Технические характеристики входных параметров ПЛК

Проведя эти базовые проверки, вы избежите проблем с проводкой и сделаете мудрый выбор.

2) Выберите правильную конфигурацию контактов.

Конфигурация контактов определяет, как кнопка управляет входом ПЛК. Обычно используются два типа контактов: нормально разомкнутые (NO) и нормально замкнутые (NC).

В контакте типа NO цепь остается разомкнутой, когда кнопка не нажата. При нажатии кнопки цепь замыкается. Этот тип лучше всего подходит для команд запуска. В этом случае PLZ получит сигнал только при нажатии кнопки.

В контактах нормально замкнутого типа цепь остается замкнутой в нормальном положении. При нажатии кнопки цепь размыкается, что останавливает работу. Таким образом, можно сказать, что контакты нормально замкнутого типа подходят для команд остановки. Они также помогают в методах обнаружения неисправностей.

Кнопочные переключатели используют как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты. Эти кнопки обеспечивают гибкость подключения. Например, один контакт можно использовать для входа в ПЛК, а другой — для управления индикатором или другой цепью.

Помимо этого, проверьте количество контактов. Перед заказом подтвердите расположение контактов, указанное производителем. Номинальные характеристики контактов должны соответствовать требованиям схемы. Имейте в виду, что не обязательно выбирать кнопку только потому, что она, на первый взгляд, подходит.

Один неверный выбор может создать огромные проблемы; он может привести к непредсказуемому поведению оборудования и простоям.

3) Проверьте характеристики переключения при малом токе.

Входы ПЛК не потребляют больших токов. Поэтому для цепей с низким потреблением тока они действительно важны. Конечно, кнопка может иметь номинальную мощность больше, чем вход ПЛК, но все же характеристики переключения при низком токе требуют внимания.

Известно, что механические контакты могут создавать на поверхности оксидный слой в результате окисления. Этот слой увеличивает сопротивление между контактами и влияет на сигналы. Подходящий кнопочный переключатель обеспечивает надежное замыкание контактов, позволяя ПЛК беспрепятственно распознавать входные сигналы.

Также проверьте технические характеристики, указанные производителем. Обратите внимание на минимальный коммутируемый ток и напряжение, если таковые имеются. Помните! Цель состоит не в том, чтобы получить максимальную номинальную мощность контактов. Вам нужна мощность, которая позволит хорошо работать при низком токе. Кроме того, материал кнопки выключателя также имеет значение. Разные материалы демонстрируют разные характеристики при одинаковых условиях эксплуатации.

Кроме того, важным фактором является рабочая среда. Внешние факторы, такие как пыль, грязь, температура, вибрация и влажность, могут влиять на работу контакта. Для промышленного управления выбирайте кнопку, соответствующую электрическим условиям вашей схемы ПЛК.

Следует также учитывать количество операций. Если использование частое, используйте кнопку с хорошим механическим ресурсом. Честно говоря, правильно подобранная кнопка помогает уменьшить прерывистые сигналы ПЛК. Это повышает общую надежность системы управления.

4) Мгновенное или фиксируемое действие

Перед выбором кнопки важно также учитывать, как она будет работать и какой будет механизм. В случае кнопки мгновенного действия она возвращается в исходное положение после отпускания. Кнопки мгновенного действия часто используются в качестве входных сигналов для управления ПЛК.

Например, если вы хотите уведомить о завершении операции, вы нажмете эту кнопку, а затем отпустите ее. ПЛК сможет запустить процесс в соответствии с инструкциями программы.

Если говорить о кнопке фиксации, то она не возвращается в исходное положение после отпускания. Для этого требуется повторное нажатие. Выбор типа управления зависит от того, как вы хотите, чтобы устройство реагировало.

Кнопки мгновенного действия подходят для таких команд, как:

• Начинать
• Останавливаться
• Перезагрузить
• Бег трусцой
• Подтверждать
• Ручное управление

Фиксирующая кнопка подходит в тех случаях, когда важно отображать выбранное состояние. ПЛК может поддерживать состояние. Не следует выбирать между этими конструкциями, основываясь только на личных предпочтениях. Учитывайте логику управления машиной и требования оператора.

Действие возврата кнопки также должно соответствовать приложению. Четкое действие возврата может упростить работу с кнопкой.

Программное обеспечение реагирует на кратковременный сигнал. Это свойство делает кнопки мгновенного действия подходящими для автоматизированных систем.

Не следует выбирать между этими вариантами, основываясь только на личных предпочтениях. Учитывайте логику управления станком и требования оператора. Действие кнопки возврата также должно соответствовать области применения. Четкое действие возврата может упростить работу для пользователей.

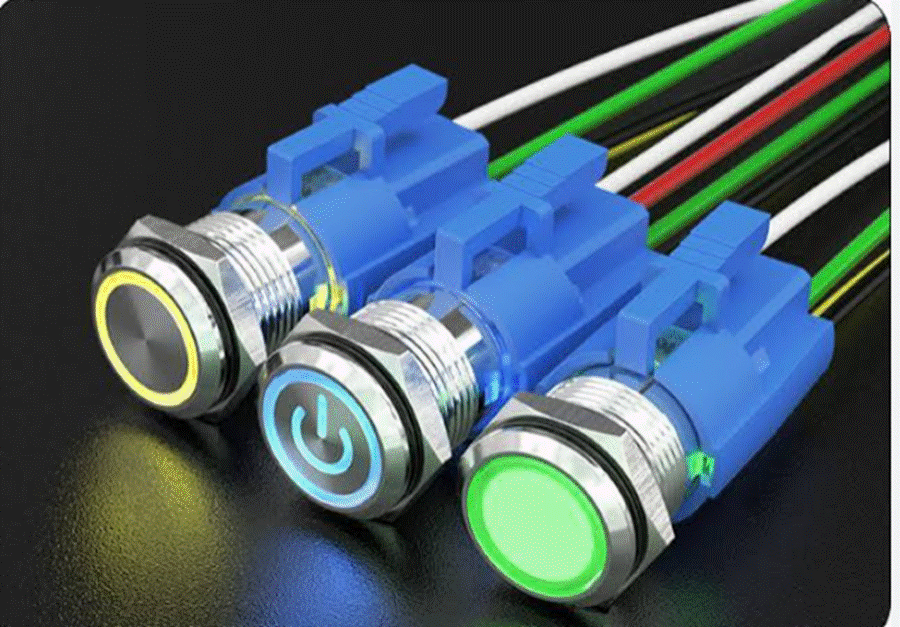

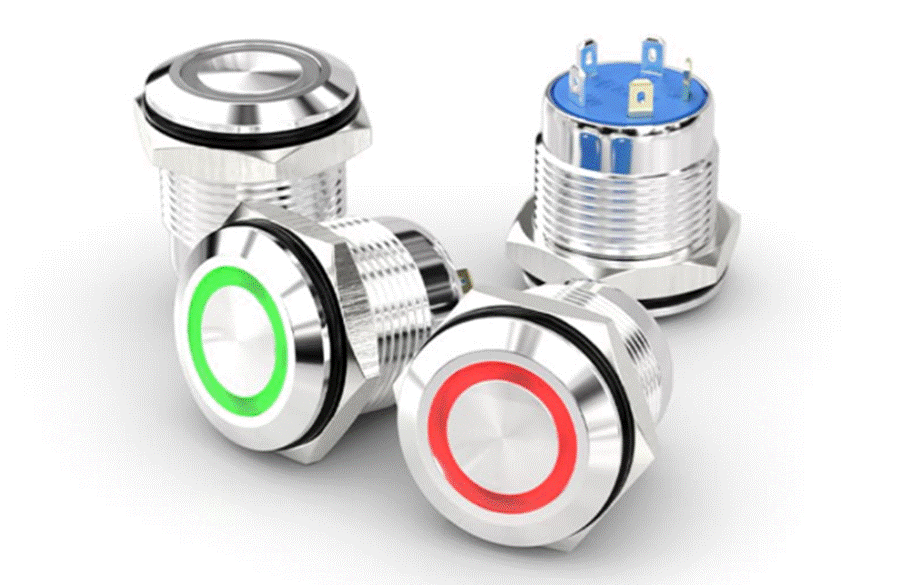

5) Выбор подсвечиваемой кнопки

Кнопка с подсветкой — это комплексное решение для визуальной индикации и переключения. Она обеспечивает лучший контроль и проще в использовании. Светодиод помогает определить состояние машины: активна она, неактивна или находится в аварийном состоянии. Однако, выбирая кнопку с подсветкой, внимательно проверьте напряжение светодиода. Наличие напряжения не обязательно означает прямое подключение светодиода.

Для работы светодиода необходимы соответствующие ток и напряжение. Некоторые модели имеют встроенные функции, такие как резисторы для установки определенного напряжения. Светодиод на 24 В DC лучше всего подходит для системы управления на 24 В DC. Однако лучше уточнить характеристики, указанные производителем.

Кроме того, следует также проверить, имеют ли контакты переключателя и светодиод одинаковый номинальный ток. Некоторые предпочитают раздельную проводку для светодиода и контактов. Это обеспечивает больший контроль над индикацией. Например, ПЛК управляет светодиодом отдельно, и кнопка может свободно передавать входной сигнал ПЛК.

Перед выбором кнопки с подсветкой проверьте следующие моменты:

• Номинальное напряжение светодиода
• ток светодиода
• способ подключения светодиодов
• Конфигурация контактов
• Доступная конфигурация терминала
• Размер для монтажа на панель
• Требуемый стиль освещения

Стоит отметить, что цвет светодиода также имеет значение. Разные цвета помогают легко маркировать сигнал. Например, зеленый цвет указывает на нормальную работу (активность). Красный цвет указывает на риск или неисправность. Синий, белый, оранжевый и желтый цвета обозначают различные функции.

Для получения более подробной информации см. соответствующее руководство по выбору напряжения для светодиодов от CDOE.

6) Типичные примеры подключения ПЛК 24 В DC

В базовой схеме управления ПЛК с входом 24 В DC используется кнопка в качестве простого управляющего устройства. Для кнопки с нормально разомкнутым контактом (NO) основной путь включает источник питания 24 В DC, вход ПЛК и саму кнопку. При нажатии кнопки контакт замыкается, и управляющий сигнал поступает на вход ПЛК.

Простая схема может выглядеть так:

Положительный полюс 24 В DC → Кнопка → Вход ПЛК

В кнопке с нормальным контактом (NC) контакт остается замкнутым. При нажатии кнопки сигнальный путь размыкается. Этот тип лучше всего подходит для команд остановки и некоторых функций мониторинга.

Вам также следует следовать схеме подключения, предоставленной производителями ПЛК. Разные модели ПЛК используют разные схемы подключения входов. Некоторые системы ПЛК подключаются к 0 В. В зависимости от конструкции входа могут использоваться разные схемы подключения. Если вы используете кнопку с подсветкой, потребуется отдельная проводка.

Дело в том, что ПЛК может включить светодиод после получения сигналов. Это обеспечивает полезную обратную связь для оператора. Имейте в виду, что вам не обязательно подключать клеммы в соответствии с их физическим расположением. Сначала определите маркировку и изучите схему.

7) Механические и панельные требования

Технические характеристики – это лишь часть процесса выбора. Кнопка также должна правильно подходить к панели управления.

Для начала проверьте необходимый размер монтажного отверстия. Обычные панельные кнопки выпускаются с различными диаметрами монтажного отверстия.

Вам следует сравнить монтажный размер кнопки с существующим отверстием в панели. Кнопка, которая не подходит по размеру, может создать проблемы при установке.

Глубина панели — еще один важный фактор. Убедитесь, что за панелью достаточно места для контактного блока и клемм.

Также следует проверить направление клемм и пространство для проводки. Слишком плотное расположение клемм может затруднить установку и обслуживание.

В промышленных условиях степень защиты кнопки может иметь значение. Более высокий уровень защиты может быть полезен в условиях наличия пыли или влаги.

Если панель подвергается воздействию тепла или холода, следует учитывать рабочую температуру. Кнопка должна соответствовать условиям вашего применения.

Важен также и механический ресурс. Частое использование оператором требует, чтобы кнопка была рассчитана на многократное нажатие.

Следует также учитывать усилие, с которым нажимается кнопка. Чрезмерное усилие может сделать частое нажатие неудобным.

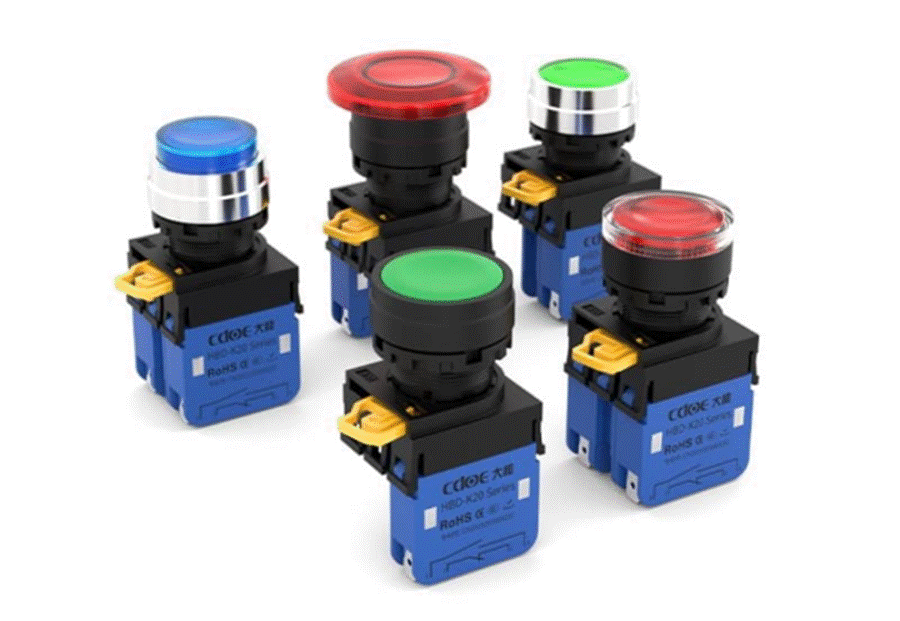

Тип привода также влияет на удобство использования. Плоские, выпуклые, грибовидные и другие конструкции служат разным целям.

Для стандартных команд ПЛК выбирайте дизайн, который легко идентифицировать и использовать. Кнопка также должна соответствовать общей компоновке панели.

8) Распространенные ошибки выбора и подключения.

Существует несколько распространенных ошибок, которые допускает большинство операторов. В этом разделе мы обсудим эти распространенные ошибки, чтобы вы могли их избежать.

Не проверили технические характеристики

Большинство пользователей игнорируют технические характеристики входного напряжения ПЛК. Это огромная ошибка, поскольку маркировка 24 В DC не гарантирует совместимость.

Выбор неправильного типа контактов

Ещё одна распространённая ошибка — выбор неправильного типа контактов. Использование нормально замкнутых контактов (NC) вместо нормально разомкнутых (NO) может изменить управление и поведение машины.

Неправильный выбор светодиода

Светодиоды должны соответствовать требуемым параметрам тока, напряжения и способа подключения. Игнорирование этого фактора может привести к более серьезным проблемам в дальнейшем.

Ослабленные клеммы

Ненадежные клеммы могут привести к плохому соединению. Плохое соединение вызывает прерывистые входные сигналы ПЛК. Поэтому следует затягивать клеммы в соответствии с инструкциями производителя. Также следует избегать чрезмерного усилия, так как это может повредить клеммы.

Игнорируя пространство панели

Ещё одна ошибка — игнорирование пространства за панелью. Кнопка может поместиться в переднее отверстие, но за панелью всё равно не хватит места.

9) Заключение

Выбор кнопочного переключателя для входа ПЛК 24 В DC требует не только проверки напряжения. Необходимо учитывать тип входа ПЛК и требования к проводке. Затем следует выбрать правильную конфигурацию контактов для оптимальной работы управления.

Правильно спроектированный кнопочный переключатель с подсветкой обеспечивает надежное управление для промышленного применения. Для лучшего контроля и большей уверенности выбирайте надежного производителя кнопочных переключателей, такого как CDOE. Посетите наш сайт сегодня!
