Выбор кнопок диаметром 12 мм для компактных транспортных средств и мобильной техники

В компактных транспортных средствах и мобильной технике часто мало места для элементов управления. Им нужны маленькие и надежные кнопки. Выбор 12-миллиметровой кнопочной кнопки может показаться простым, но становится сложной задачей, когда начинаешь проверять реальные требования. Размер кнопки — это лишь одна часть уравнения. Необходимо учитывать множество факторов, таких как нагрузка постоянного тока, расположение контактов, глубина монтажа и степень защиты IP.

Также возможно, что кнопка идеально подходит к панели, но не соответствует электрической цепи. Не волнуйтесь; чтобы помочь вам, в этой статье мы обсудим, как выбрать 12-миллиметровый кнопочный переключатель для компактных элементов управления транспортных средств, мотоциклетных аксессуаров и мобильного оборудования. Оставайтесь на связи!

1) Где можно установить кнопку диаметром 12 мм в компактной панели управления транспортного средства?

Кнопочный переключатель диаметром 12 мм особенно хорошо подходит для мест с ограниченным пространством на панели управления. Эти компактные кнопки полезны для небольших приборных панелей транспортных средств и мотоциклетных аксессуаров, ручек управления и мобильного оборудования. Например, для управления дополнительными фарами на мотоцикле производителю могут потребоваться небольшие кнопки управления.

В компактном транспортном средстве для управления звуковым сигналом, вспомогательными функциями, рабочим светом и т. д. может использоваться одна небольшая кнопка. Для простых сигналов управления производители мобильной техники также используют ее на небольших панелях.

Итак, одно из главных преимуществ этих кнопок — их компактные размеры. Они позволяют добавить элемент управления, не занимая много места. Поэтому, если вы проектируете компактный корпус или элементы управления на руле, эти кнопки идеально подойдут.

Следует помнить, что не каждая кнопка размером 12 мм идеально подходит для автомобиля. Также необходимо проверить электрические характеристики, расположение контактов, степень защиты IP, глубину установки и другие факторы.

Если кнопка будет подвергаться воздействию дождя, брызг или грязи на открытом воздухе, рассмотрите подходящую водонепроницаемую модель. Для применений, где важна защита от влаги, стоит ознакомиться с ассортиментом водонепроницаемых переключателей CDOE . Всегда проверяйте технические характеристики выбранной модели перед использованием её в вашем проекте.

2) Когда целесообразно использовать кнопку диаметром 12 мм?

Когда требуется компактный элемент управления или определенная функция, целесообразно использовать кнопку диаметром 12 мм. В условиях ограниченного пространства на панели оператор не может установить кнопку большего размера.

Например, для управления дополнительными фарами на мотоцикле можно использовать кнопку диаметром 12 мм. Она также подойдет для небольшого блока управления на мобильном оборудовании. В таких случаях большая кнопка может занимать много места, не принося особой пользы.

Перед выбором компактной кнопки следует учесть, как часто она будет использоваться. Если оператор носит перчатки, это тоже нужно учесть. Также следует принять во внимание доступное пространство для установки. Хотя небольшая кнопка подходит для ограниченного пространства, она менее практична для частого использования.

Также следует проверить электрическую нагрузку и расположение контактов. Для компактных панелей управления стоит рассмотреть промышленные кнопочные переключатели CDOE . Сравните доступные характеристики, чтобы найти модель, подходящую для вашего монтажного пространства и функций управления.

Если размер, электрические и механические характеристики, а также принцип работы соответствуют вашим потребностям, то кнопка диаметром 12 мм — это идеальный вариант.

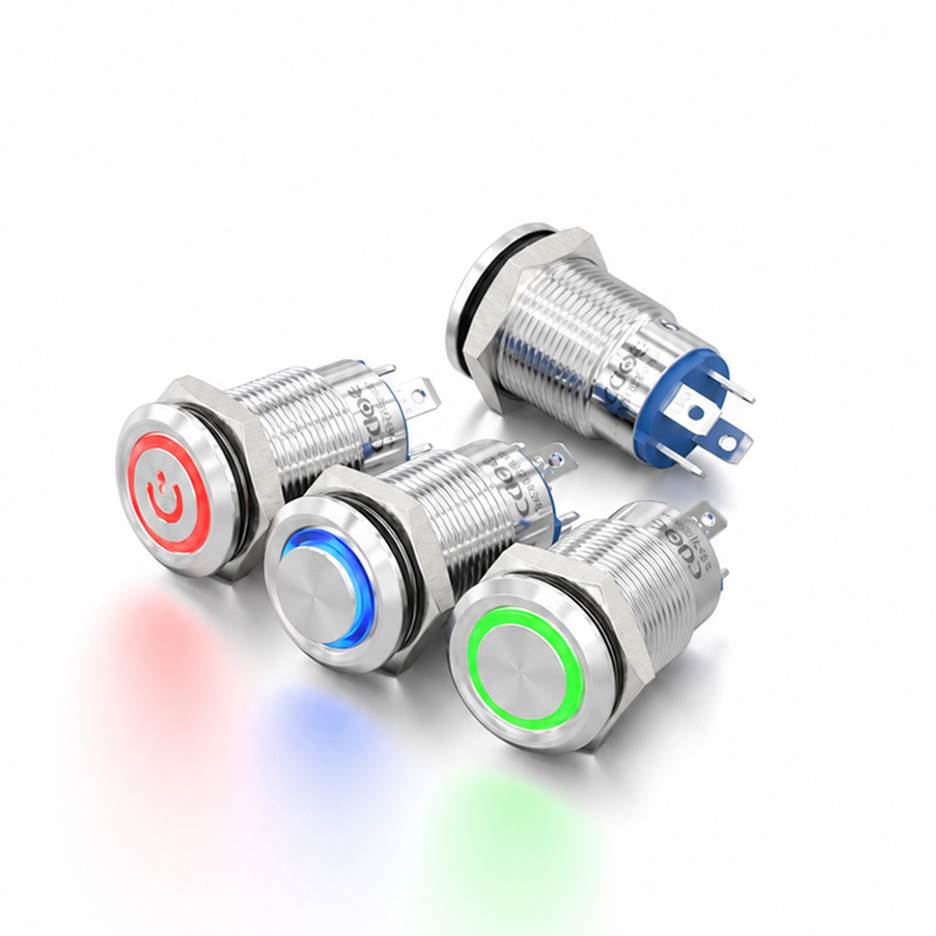

3) Как выбрать кнопку без фиксации или с фиксацией?

Выбор кнопки в зависимости от выполняемого действия зависит от типа управления, который вам необходим.

Без фиксации: эта кнопка меняет свое положение при нажатии, и как только вы отпускаете кнопку, она возвращается в исходное положение. Она подходит для таких функций, как проверка сигналов, активация звукового сигнала и управление, которое должно работать в течение короткого времени.

С фиксацией: При нажатии кнопки с фиксацией она остается в нажатом положении даже после отпускания. Эта кнопка подходит для функций, требующих, чтобы переключатель оставался в зафиксированном состоянии.

Если говорить о мотоциклетном гудке, то он должен срабатывать мгновенно. С другой стороны, для управления дополнительными фарами необходима кнопка, которая остается нажатой и поддерживает состояние переключателя.

Прежде чем выбрать кнопку, проверьте, какая у неё операционная система и как она работает.

4) Достаточно ли одного нормально разомкнутого контакта для вашей функции управления?

В компактных мобильных системах и компактных транспортных средствах для простых элементов управления хорошо подходит контакт 1NO. Однако перед выбором кнопки следует тщательно проверить требования к цепи. «NO» означает нормально разомкнутый контакт. Это означает, что цепь остается нормально разомкнутой. При нажатии кнопки контакт замыкается, что замыкает цепь и позволяет проходить сигналам.

Например, для активации вспомогательного реле освещения или отправки сигнала можно использовать кнопку с одним нормально разомкнутым контактом. Эту кнопку также можно использовать для других функций, требующих одного нормально разомкнутого контакта. Однако дело в том, что не для каждого элемента управления требуется контактная группа 1NO. В некоторых случаях может потребоваться нормально замкнутый контакт. В других случаях для конкретных задач могут потребоваться как нормально разомкнутые, так и нормально замкнутые контакты. Поэтому необходимо учитывать, как кнопка будет работать в вашей системе.

Для кратковременного управления используйте кнопку без фиксации с одним нормально разомкнутым контактом. Для поддержания выбранного состояния требуется кнопка с фиксацией. Перед заказом ознакомьтесь с техническими характеристиками, производителем и схемой подключения системы. Также проверьте напряжение, расположение контактов, номинальный ток и предполагаемое назначение коммутации.

Правильное расположение контактов зависит от вашей схемы, а не только от размера крепления кнопки. Правильный выбор поможет избежать изменений в проводке и проблем с совместимостью во время установки.

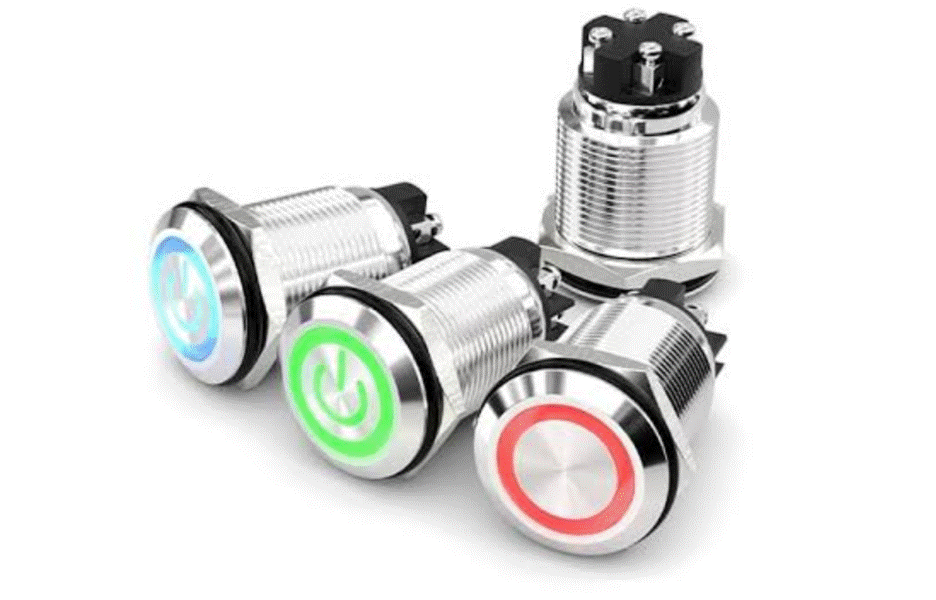

5) Насколько важен стандарт IP67 для органов управления, устанавливаемых в транспортных средствах?

Когда на транспортном средстве или мобильном оборудовании устанавливается кнопка управления, степень защиты IP67 становится важной. Как известно, эти элементы управления могут подвергаться воздействию суровых условий окружающей среды, таких как дождь, высокие температуры, брызги воды, пыль и химические вещества. Поэтому правильная защита поможет сохранить эти кнопки в целости и сохранности.

Итак, рейтинг IP состоит из двух цифр. Первая цифра, 6, означает пыленепроницаемость. А вторая цифра, 7, означает защиту от кратковременного погружения в воду при определенных условиях испытаний.

Рассмотрим пример: представьте, что кнопка на панели управления мотоцикла может попасть под дождь во время использования на открытом воздухе. Панель управления мобильного оборудования также может подвергнуться воздействию брызг воды во время чистки. Нужна ли защита? Конечно, в таких ситуациях стоит рассмотреть кнопку с классом защиты IP67.

Однако не следует предполагать, что степень защиты IP67 означает полную водонепроницаемость всего блока управления при любых условиях. Нет, защита зависит от правильной установки, герметичности монтажа, толщины панели и условий испытаний, указанных производителем. Кроме того, кабельные вводы и разъемы также нуждаются в надлежащей защите.

Заслуживает внимания ассортимент водонепроницаемых переключателей CDOE для применения в транспортных средствах. Проверьте технические характеристики выбранной модели, чтобы подтвердить ее степень защиты и пригодность для вашей рабочей среды.

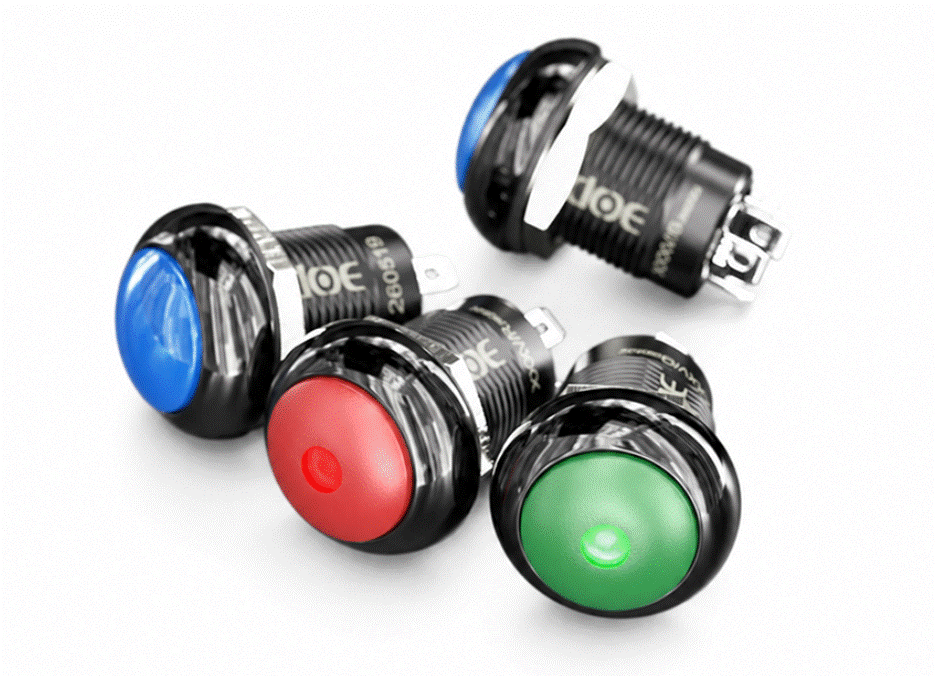

6) В каких случаях полезна кнопка с подсветкой диаметром 12 мм?

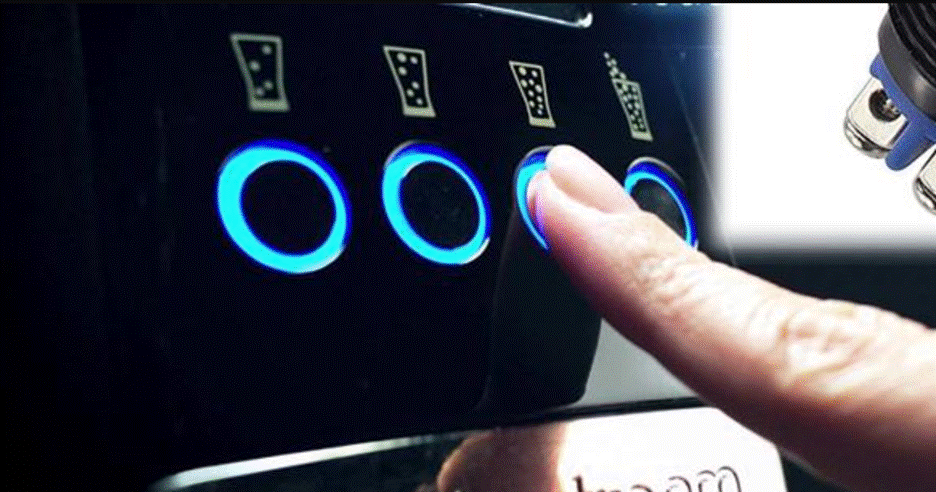

Кнопка с подсветкой обеспечивает лучшую видимость. Ее можно заметить даже в условиях недостаточного освещения. Именно поэтому такие кнопки обычно используются в компактных автомобильных панелях, приборных панелях, мобильном оборудовании или в плохо освещенных местах.

Например, для удобного отображения вспомогательной функции используются кнопки с подсветкой. На мотоцикле приборная панель также оснащена подсветкой для удобства управления, особенно в ночное время. Поэтому перед выбором следует учитывать наличие подсветки на кнопке. Подсветка кнопки помогает определить, активна ли функция, неактивна, готова ли система к работе или вышла из строя.

Кроме того, важны требования к проводке и напряжение освещения. Не следует предполагать, что напряжение питания автомобиля и напряжение освещения совпадают. Перед подключением системы необходимо проверить технические характеристики, указанные производителем.

Если вам нужен компактный пульт управления с подсветкой, ознакомьтесь с вариантами в линейке промышленных кнопочных переключателей CDOE. Перед выбором проверьте варианты подсветки, номинальное напряжение и требования к монтажу конкретной модели.

7) Перед использованием кнопки для автомобильных цепей проверьте фактическую нагрузку постоянного тока.

Также необходимо проверить фактическую нагрузку постоянного тока в цепи вашего автомобиля. Не полагайтесь только на заявленный номинальный ток; разные нагрузки могут предъявлять разные требования. Например, светодиодная лампа может потреблять меньший ток, чем соленоид. Кроме того, при включении некоторых нагрузок возникают кратковременные скачки тока. Все это может повлиять на эффективность переключения и срок службы контактов.

Перед тем как сделать выбор, следует проверить следующие детали:

• Рабочее напряжение: Прежде всего, убедитесь, что кнопка совместима с постоянным напряжением вашей системы.
• Рабочий ток: Проверьте, какой ток потребляет подключенная нагрузка во время работы.
• Пусковой ток: Учитывайте пусковой ток, если при запуске нагрузки возникают кратковременные скачки.
• Тип нагрузки: Определите, управляет ли цепь освещением, двигателем, реле или другим устройством.
• Способ переключения: определите, будет ли кнопка пропускать ток нагрузки или управлять реле.

Для каждой нагрузки постоянного тока нельзя использовать один и тот же ток. Лучше проверить номинальные параметры производителя для целевого типа нагрузки и напряжения. Суть проста: проводка и реле должны соответствовать области применения.

8) Монтажное пространство, проводка и установка

Несмотря на то, что кнопка диаметром 12 мм имеет небольшие размеры, необходимо проверить наличие свободного места за панелью. Должно быть достаточно места для корпуса кнопки, проводов и клемм.

Перед выбором модели проверьте следующие моменты:

• Монтажное отверстие: Конструкция панели должна соответствовать требуемому размеру отверстия. Не все маленькие кнопки имеют одинаковые монтажные размеры.
• Толщина панели: Проверьте допустимую толщину панели и убедитесь, что крепежная гайка надежно фиксирует кнопку.
• Глубина сзади: Измерьте доступное пространство за панелью. Расположенные рядом компоненты могут ограничивать доступ к корпусу кнопки или клеммным соединениям.
• Доступ к проводке: Провода должны быть легкодоступны. Это очень удобно при техническом обслуживании и чистке. Провода должны быть доступны, чтобы их можно было легко подключать и отключать.
• Зазор для разъема: Проверьте, не требуется ли дополнительное пространство для изгиба разъема, кабеля или провода.

9) Когда следует выбрать кнопку большего диаметра?

Как мы уже обсуждали, кнопка диаметром 12 мм лучше всего подходит для компактных помещений, но меньший размер кнопки не всегда является идеальным выбором. Иногда может потребоваться кнопка большего размера для более удобного доступа и надежной работы. В этом разделе мы рассмотрим условия, при которых можно использовать кнопку большего размера.

• Операторы работают в перчатках: Когда оператор работает в перчатках, компактную кнопку часто трудно заметить. Поэтому более крупные кнопки легче найти и нажать, когда оператор работает в перчатках.

• Элемент управления используется часто: если кнопка используется часто, ее размер должен быть достаточно большим, чтобы ее было легко заметить и нажать.

• Условия эксплуатации требовательны: для тяжелой техники может потребоваться кнопка большего размера, предназначенная для частого использования и грубого обращения.

• Функциональность имеет решающее значение: если функция кнопки критически важна и требует высокой видимости, то более практичными будут кнопки большего размера.

10) Распространенные ошибки при выборе кнопок на 12 мм

Выбор кнопки диаметром 12 мм включает в себя не только проверку её размера. Необходимо также учитывать функцию управления, электрические требования и условия эксплуатации. В этом разделе мы обсудим некоторые распространённые ошибки, которых следует избегать при выборе.

Выбираю только 12 мм из-за ограниченного пространства.

Помните, что кнопка может сэкономить место, но она не поместится на всех панелях управления. И если операторы носят перчатки или часто используют кнопку, более крупный вариант может быть удобнее в использовании. Перед окончательным утверждением дизайна проверьте доступность.

Использование 1NO там, где требуется иная схема контактов.

Контакт 1NO подходит для цепей, требующих одного нормально разомкнутого контакта. Однако в некоторых областях применения требуются нормально разомкнутые контакты или комбинация нормально разомкнутых и нормально замкнутых контактов. Поэтому перед заказом лучше проверить схему подключения, чтобы избежать проблем с совместимостью.

Рассматривая степень защиты IP67 как защиту всей сборки в целом, мы учитываем требования к защите.

Степень защиты IP67 не гарантирует автоматическую защиту всей панели управления. На уровень защиты также влияют уплотнитель, разъемы, кабельные вводы и корпус. Проверьте условия защиты, указанные производителем, и следуйте инструкциям по установке.

Предположим, что указанное номинальное значение тока применимо непосредственно ко всем нагрузкам постоянного тока от транспортных средств.

Номинальный ток выключателя может не покрывать все типы нагрузок при одном и том же напряжении. Двигатели, соленоиды и другие индуктивные нагрузки могут создавать коммутационные нагрузки, отличающиеся от простых цепей освещения. Перед подключением выключателя проверьте номинальный ток постоянного тока и характеристики нагрузки.

11) Контрольный список выбора кнопки диаметром 12 мм

Итак! Перед покупкой 12-миллиметровой кнопочной кнопки проверьте следующие пункты. Этот контрольный список обязательно поможет вам выбрать кнопку, которая соответствует вашим потребностям и предпочтениям в использовании.

• Размер монтажного отверстия: Убедитесь, что монтажное отверстие диаметром 12 мм соответствует конструкции вашей панели.

• Доступное пространство: проверьте глубину задней части кнопки, зазор для клемм и пространство для прокладки проводов.

• Действие при управлении: Определите, требуется ли вам исполнение без фиксации или с фиксацией.

• Расположение контактов: Убедитесь, подходит ли для вашей схемы контактная группа 1NO, 1NC или другая конфигурация.

• Номинальные параметры постоянного тока: проверьте номинальное напряжение и ток для вашей фактической нагрузки.

• Тип нагрузки: Учитывайте, управляет ли кнопка освещением, реле, двигателем или другим устройством.

• Защита окружающей среды: выберите подходящий класс защиты IP для защиты от дождя, брызг, пыли и условий уборки.

• Подсветка: Решите, улучшит ли подсветка кнопки видимость или покажет ее рабочее состояние.

• Условия эксплуатации: Учитывайте вибрацию, температуру, влажность и частое использование.

• Удобство использования: Проверьте, могут ли операторы удобно найти и нажать кнопку.

• Требования к монтажу: Подтвердите толщину панели, клеммы, разъемы и способ герметизации.

• Технические характеристики изделия: Перед заказом кнопки необходимо ознакомиться с техническими характеристиками, предоставленными производителем.

Для канадских производителей оборудования и покупателей комплектующих эти проверки могут помочь уменьшить количество проблем при установке и улучшить совместимость продукции.

Сравните промышленные кнопочные и водонепроницаемые переключатели CDOE с вашими требованиями. Перед окончательным выбором подтвердите технические характеристики каждой модели.

12) Часто задаваемые вопросы

Для чего используется кнопка диаметром 12 мм?

Кнопка диаметром 12 мм — это компактная кнопка небольшого размера, используемая для управления сигналами, дополнительными фарами, в компактных транспортных средствах и мобильном оборудовании.

Подходит ли кнопка диаметром 12 мм для мотоциклетных аксессуаров?

Конечно, если электрические характеристики и размеры крепления совместимы, он подойдет для мотоциклетных аксессуаров. Следует проверить доступное пространство, виброустойчивость и влагозащиту. Что ж, для использования на открытом воздухе выбирайте модель с подходящим классом защиты от воздействия окружающей среды.

Является ли кнопка с классом защиты IP67 водонепроницаемой?

Кнопка с классом защиты IP67 пыленепроницаема и защищает от кратковременного погружения в воду при соблюдении заданных условий испытаний. Однако этот класс защиты не гарантирует защиту всего блока управления. Правильный монтаж, герметизация и совместимые разъемы остаются важными.

Где я могу найти подходящую кнопку диаметром 12 мм?

Вы можете ознакомиться с промышленными кнопочными и водонепроницаемыми переключателями от CDOE. После поиска товаров сравните доступные варианты и выберите подходящий.
