Как выбрать кнопочный пост управления для промышленного оборудования

Для выполнения повседневных операций промышленному оборудованию необходима надежная и простая система управления. Станция управления должна обеспечивать прямой контроль над функциями машины, не создавая путаницы. Выбор подходящей станции — это не просто выбор нескольких кнопок; необходимо учитывать типы контактов, функции управления, защиту, напряжение и требования к установке.

Правильно подобранная панель управления упрощает и повышает безопасность работы. В этой статье мы обсудим, как выбрать кнопочную панель управления и какие функции важны для промышленного оборудования. Оставайтесь с нами!

1) Что такое кнопочный пост управления?

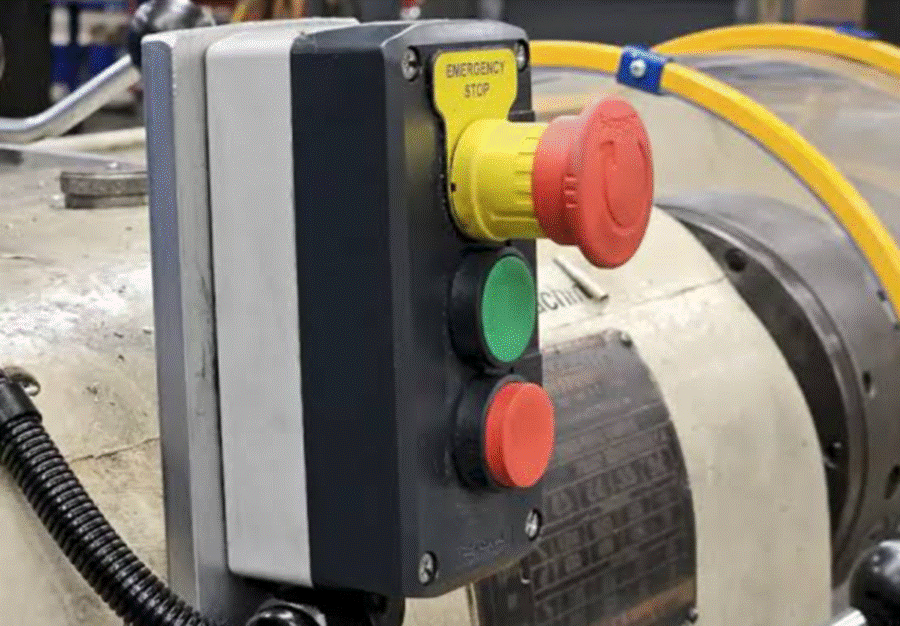

Кнопочная станция управления — это полноценный блок управления, позволяющий управлять промышленными машинами с помощью кнопок. Она содержит элементы управления, которые помогают контролировать работу машины, отправляя различные команды. Команды могут включать запуск, остановку, сброс и изменение режимов работы машины.

Панель управления содержит несколько типов элементов управления и множество кнопок. Конструкция и интерфейс панели управления зависят от типа машины и требуемых функций. Например, машина только запускает и останавливает двигатель. В этом случае панель управления будет простой. Если же речь идёт о более крупной машине, ей потребуется несколько кнопок, индикаторных лампочек и переключателей.

Кнопки на пульте управления передают электрические сигналы на управляющие устройства. К таким устройствам могут относиться контакторы, реле, ПЛК или контроллеры двигателей. Пульт управления помогает операторам взаимодействовать с оборудованием простым способом. Он позволяет разместить все важные элементы управления в одном месте.

Для вашей станции управления вы можете выбрать кнопки различной формы, цвета, размера, расположения контактов и способа управления. Компания CDOE предлагает надежные кнопочные переключатели для промышленного применения. Ассортимент включает пластиковые, металлические, с подсветкой, водонепроницаемые и многие другие типы кнопочных переключателей.

2) Как выбрать кнопочный пост управления для промышленного оборудования

Выбор подходящей кнопочной кнопки — задача непростая. Она требует тщательного планирования. Необходимо учитывать потребности оборудования, а также электрические и физические характеристики. Кроме того, важным фактором является понимание условий окружающей среды.

Качественная станция управления обеспечивает надежную работу и простоту в эксплуатации. Она должна соответствовать имеющемуся пространству для установки на вашей станции управления.

Определите необходимые функции управления.

Для начала определите, какие функции вам необходимы. Этот шаг поможет вам решить, сколько элементов управления вам нужно. Кроме того, это позволит избежать лишних кнопок.

К числу распространенных функций управления оборудованием относятся:

• Начинать
• Останавливаться
• Перезагрузить
• Вперед
• Обеспечить регресс
• Бег трусцой
• Запуск цикла
• Сброс сигнализации
• Выбор режима
• Аварийная остановка

Для простых механизмов часто достаточно кнопки запуска и остановки. Более сложное оборудование требует больше команд управления. Также необходимо решить, нужна ли визуальная обратная связь для той или иной функции. Например, для запуска механизма используется кнопка, а другая кнопка показывает наличие неисправности. Поэтому используйте разные кнопки со светодиодной подсветкой для разных функций.

Теперь подумайте о том, как будет работать устройство. Кнопки, которые вам приходится часто использовать, должны быть легкодоступны. Лучше сгруппировать связанные функции. Это упростит понимание работы станции. Если у кнопки нет четкого назначения, не добавляйте ее. Не делайте панель запутанной. Понятная панель обеспечивает бесперебойную работу.

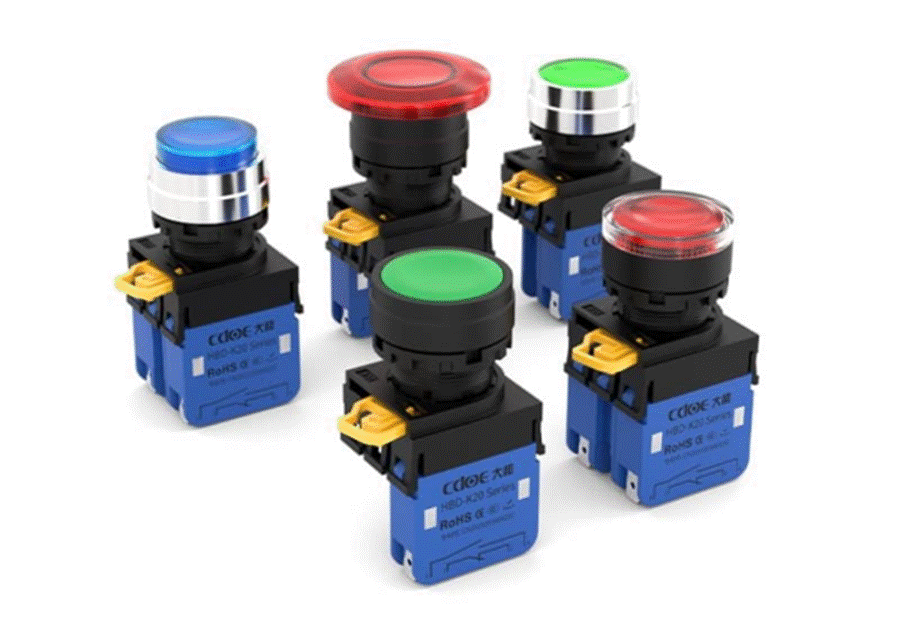

Выберите подходящие кнопки и типы органов управления.

Кнопочные переключатели выпускаются в различных вариантах. Выберите тот, который соответствует требуемой функции. Как известно, кнопочный переключатель мгновенного действия возвращается в исходное положение после отпускания. Поэтому он лучше всего подходит для кратковременных команд.

Кроме того, функции запуска, остановки и сброса часто выполняются с помощью кнопок мгновенного действия. Происходит следующее: машина получает команду, и схемы управления просто реагируют соответствующим образом.

Фиксирующая кнопка остается в нажатом положении после нажатия. Поэтому для функций, требующих сохранения состояния, эта кнопка является оптимальным вариантом.

Рассмотрим дизайн головки кнопки. Распространенные варианты включают выпуклые, плоские, с подсветкой и с символами. Кроме того, цвет кнопки также помогает операторам определять состояние машины. Например, красный — это предупреждающий знак, зеленый означает, что все в порядке, а белый, синий и желтый также выполняют свои функции.

Также следует учитывать потребности оператора. Если кнопка будет часто использоваться, выбирайте кнопку с длительным сроком службы.

Выберите необходимую конфигурацию контактов NO/NC.

Схема контактов показывает, как будет работать кнопка. Проще говоря, как кнопка функционирует в электрической цепи. NO означает нормально разомкнутый контакт. Контакт остается разомкнутым до тех пор, пока вы не нажмете кнопку. При нажатии цепь замыкается, и функция запуска или остановки выполняется.

NC означает нормально замкнутый. В этом случае цепь остается нормально замкнутой. При нажатии кнопки цепь размыкается, и работа прекращается. Однако для некоторых применений необходимы как нормально разомкнутые (NO), так и нормально замкнутые (NC) контакты. А для других — несколько контактов. Поэтому перед выбором кнопки проверьте её схему подключения.

Кроме того, расположение контактов также должно соответствовать системе управления. Неправильный выбор конфигурации приведет к некорректной работе оборудования.

Также следует проверить, должны ли контакты работать независимо или совместно. При замене существующей кнопки проверьте ее текущее расположение контактов. Не выбирайте замену, основываясь только на ее внешнем виде.

Компания CDOE предлагает кнопки с различными комбинациями контактов. Эти варианты позволяют удовлетворить разнообразные потребности в промышленном управлении.

Сопоставьте напряжение и электрические характеристики.

Перед выбором кнопки проверьте напряжение и электрические характеристики. Начните с определения напряжения в цепи. Затем учтите ток, протекающий по контактам кнопки.

Важные технические характеристики включают:

• Номинальное напряжение
• Номинальный ток
• Работа от переменного или постоянного тока
• Конфигурация контактов
• Тип нагрузки
• напряжение светодиода
• Электрическая жизнь

Напряжение показывает максимальное электрическое напряжение, которое может выдержать контакт. Номинальный ток показывает величину тока, которую может выдержать кнопка. Таким образом, номинальный ток и напряжение должны быть совместимы.

В случае кнопок с подсветкой напряжение на светодиоде должно соответствовать напряжению питания индикатора. Например, на индикатор с напряжением 24 В постоянного тока необходимо подавать требуемое напряжение; в противном случае это может повредить кнопку или светодиод.

Выберите подходящий класс защиты IP и материал корпуса.

Промышленное оборудование может работать в пыльных, влажных или агрессивных средах. Ваша станция управления должна соответствовать этим условиям.

Степень защиты IP указывает на защиту от твердых частиц и воды. Более высокий класс защиты, как правило, обеспечивает более высокий уровень защиты.

Следует также учесть место установки станции управления.

Задайте себе вопрос:

• В этом районе пыльно?
• Может ли вода дойти до станции?
• Станция находится на открытом воздухе?
• Требуется ли частая уборка?
• Присутствуют ли химические вещества?
• Выдерживает ли станция механические удары?

Эти условия могут повлиять на ваш выбор.

К станции управления, используемой в чистом помещении, могут предъявляться иные требования. Станция, расположенная рядом с оборудованием, подверженным воздействию воды, нуждается в более надежной защите.

Материал корпуса также имеет значение. Пластиковые корпуса могут быть легким и экономичным вариантом. Металлические корпуса обеспечивают большую прочность для сложных условий эксплуатации.

Также следует учитывать воздействие температуры и химических веществ. Материал должен оставаться пригодным для использования в рабочей среде.

Компания CDOE предлагает варианты металлических и пластиковых кнопок для различных промышленных применений. Некоторые модели также обеспечивают степень защиты IP65 или IP67.

Помните, что на уровень защиты влияет вся установка в целом. Кабельные вводы, уплотнения, крышки и условия монтажа могут повлиять на конечный уровень защиты.

Проверьте размеры крепления, кабельный ввод и пространство для проводки.

Физическая совместимость — ещё один важный аспект выбора.

Перед заказом кнопки следует проверить размер монтажных отверстий. Кнопка должна правильно подходить к пульту управления или панели.

К распространенным монтажным размерам в промышленности относятся 16 мм, 19 мм и 22 мм. Необходимый размер зависит от конструкции панели.

Также следует измерить доступное пространство на панели. Кнопки должны иметь достаточно места для правильной установки и работы.

Проверьте следующие данные:

• Размер монтажного отверстия
• Расстояние между кнопками
• Глубина корпуса
• Место ввода кабеля
• Терминальное расположение
• Внутреннее пространство для проводки
• Доступ для технического обслуживания

Также следует уделить внимание вводу кабелей. Для правильной прокладки и подключения кабелей необходимо достаточно места.

Неправильная прокладка кабелей может затруднить техническое обслуживание. Она также может создавать излишнюю нагрузку на клеммы и соединения.

Пространство для внутренней проводки особенно важно, когда у вас несколько элементов управления. Тесное пространство в корпусе может затруднить поиск и устранение неисправностей.

Компания CDOE предлагает кнопки управления различных размеров. Это обеспечивает большую гибкость при проектировании промышленных пультов управления.

Перед заказом сравните размеры изделия с размерами вашей существующей панели. Эта простая проверка поможет избежать проблем при установке.

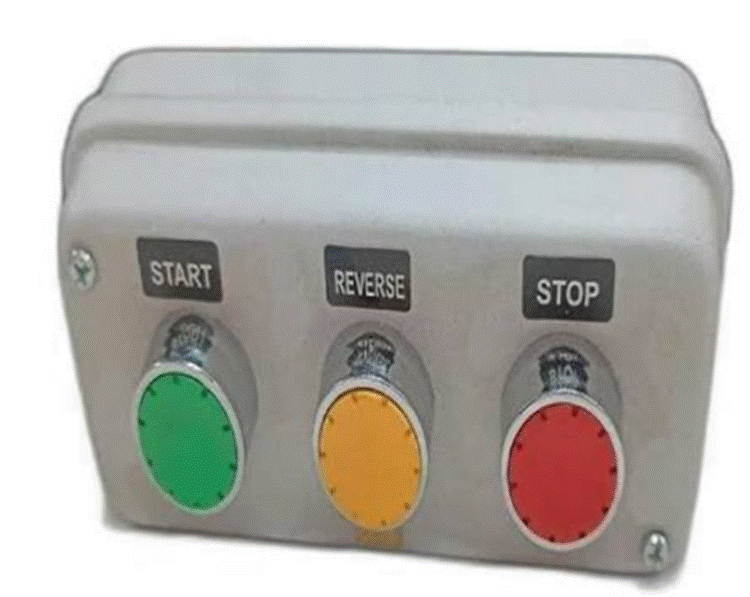

3) Безопасность и компоновка органов управления на кнопочном посту.

Безопасность должна быть важной составляющей диспетчерской станции с самого момента ее проектирования. Операторы должны хорошо понимать каждую ее часть. Наличие четких символов, цветовой маркировки и логичного расположения кнопок может значительно облегчить задачу.

Кроме того, кнопки, которые вы используете часто, должны быть легкодоступны. Связанные функции следует размещать рядом друг с другом. Например, кнопки «Пуск» и «Стоп» часто располагаются рядом. Таким образом, будет меньше шансов случайно нажать не ту кнопку.

Кнопки различаются по цвету. Поэтому выбирайте цвета, которые облегчат вам выбор команды. Кнопка экстренного вызова также должна соответствовать требованиям. В экстренной ситуации кнопка должна быть легкодоступной.

Кроме того, следует учитывать положение оператора. Во время нормальной работы пульт управления должен быть легкодоступен.

4) Стандартные и индивидуальные кнопочные посты управления

Стандартная станция включает в себя стандартные элементы управления и компоненты. Она подходит для машин, требующих простого управления. Кроме того, замена компонентов упрощается.

Станция разрабатывается с учетом специфических требований к оборудованию. Вы можете выбрать элементы управления и количество функций. Также вы можете выбрать цвет светодиода, размер кнопки, тип контакта и многие другие характеристики.

Выбор зависит от требований к оборудованию, вашего бюджета, доступного пространства и эксплуатационных характеристик.

Компания CDOE предлагает кнопочные переключатели для различных областей применения в промышленном управлении.

5) Контрольный список выбора кнопочного поста управления

Перед приобретением пульта управления ознакомьтесь со следующими пунктами:

• Определите все необходимые функции управления.
• Выберите режим работы: кратковременный или с фиксацией.
• Выберите подходящие типы кнопок.
• Уточните требования к контактам в штатах Северная и Южная Каролина.
• Проверьте номинальные значения напряжения и тока.
• Уточните требования к переменному или постоянному току.
• Проверьте напряжение светодиода, чтобы убедиться, что кнопки подсвечиваются.
• Выберите необходимый уровень защиты IP.
• Выберите подходящий материал для корпуса.
• Проверьте размер монтажного отверстия.
• Уточните требования к вводу кабеля.
• Проверьте наличие свободного места для проводки.
• Измерьте площадь установки.
• Спланируйте размещение операторов.
• Используйте четкие обозначения и символы.
• Выберите подходящие индикаторные лампы.
• Раздельные регуляторы для обычного и аварийного режимов работы.
• Учитывайте условия эксплуатации.
• При необходимости проверяйте наличие сертификатов на продукцию.
• Перед использованием ознакомьтесь с инструкцией по установке.

Этот контрольный список поможет вам сравнить различные варианты перед покупкой.

6) Часто задаваемые вопросы

Что такое кнопочный пост управления?

Кнопочный пульт управления представляет собой интерфейс оператора для управления оборудованием. Он может содержать кнопки, переключатели режимов, индикаторные лампы и элементы управления аварийными ситуациями. Пульт соединяет эти элементы управления с электрической системой управления машины.

Для чего используются кнопочные посты управления?

Кнопочные пульты управления используются для управления промышленным оборудованием. Они позволяют контролировать такие функции, как запуск, остановка, сброс, регулировка скорости и выбор режима работы.

Они также могут предоставлять визуальную информацию с помощью подсвечиваемых кнопок или индикаторных лампочек.

Какие кнопки используются в промышленных панелях управления?

В промышленных панелях управления могут использоваться кнопки мгновенного действия, с фиксацией, с подсветкой, селекторные кнопки и кнопки аварийной остановки. Правильный тип зависит от машины и ее схемы управления. Также следует учитывать конфигурацию контактов, электрические характеристики, монтажные размеры и требования к защите от воздействия окружающей среды.

В чём разница между постом аварийного останова и кнопочным постом общего назначения?

Станция аварийной остановки предназначена для аварийной остановки оборудования. Станция общего назначения предназначена для обеспечения нормальной работы оборудования. Функция аварийной остановки требует наличия соответствующих компонентов безопасности и продуманной конструкции системы. Стандартная кнопка не должна автоматически рассматриваться как кнопка аварийной остановки.

Пункт управления в чрезвычайных ситуациях также должен оставаться легкодоступным во время чрезвычайной ситуации.

Может ли кнопочный пост управления напрямую управлять двигателем?

Обычно кнопка посылает управляющий сигнал на другое коммутирующее устройство. Затем контактор, реле, ПЛК или контроллер двигателя могут управлять двигателем. Не следует предполагать, что кнопка может напрямую переключать двигатель.

Двигатели могут потреблять высокие пусковые токи. Выключатель должен иметь соответствующую номинальную мощность для предполагаемой нагрузки. Во многих промышленных системах кнопка управляет цепью управления, а не цепью питания двигателя.

Перед прямым подключением всегда следует проверять схему управления двигателем.

7) Заключение

Итак! Выбор станции управления с кнопочным управлением — это комплексный процесс. Он включает в себя учет требований к оборудованию, типа кнопок и многих других факторов. Поэтому внимательно ознакомьтесь с описанными выше факторами и выберите ту, которая подходит для вашего применения.
