Выбор кнопок для панелей управления водоподготовкой

Панели управления водоподготовкой должны надежно работать в условиях, где влага, конденсат, пыль, брызги и частое использование оборудования могут влиять на производительность компонентов. В то же время операторам необходимы понятные и простые элементы управления для насосов, систем дозирования, фильтрационных установок и комплектного оборудования для водоподготовки.

Поэтому для канадских производителей оборудования для водоочистки, сборщиков панелей и системных интеграторов выбор кнопочного управления должен начинаться с определения функции управления, электрической схемы, конструкции корпуса и условий установки. Не следует выбирать изделие только потому, что на нем написано «водонепроницаемый» или потому, что его монтажный диаметр соответствует панели.

Главный вывод

При выборе кнопок для панелей управления водоподготовкой необходимо подтвердить функцию управления, монтажные размеры, действие без фиксации или с фиксацией, расположение контактов NO/NC, подсветку, управляющее и светодиодное напряжение, защиту от воздействия окружающей среды, глубину панели, требования к переключателям и конструкцию корпуса.

Цель состоит в том, чтобы полностью согласовать интерфейс управления с реальным процессом и условиями эксплуатации, а не просто выбирать отдельную кнопку.

Компания CDOE поставляет промышленные кнопочные переключатели для панелей управления, машин, технологического оборудования и OEM-приложений.

Общие функции управления в панелях водоподготовки

В зависимости от процесса и уровня автоматизации, оборудование для водоподготовки может требовать нескольких типов ручного управления. Типичные функции включают запуск насоса, остановку насоса, сброс, подтверждение тревоги, управление насосом дозирования химикатов, команды обратной промывки фильтра, локальное управление оборудованием и вспомогательные технологические функции.

Например, панель управления насосом может объединять кнопки «Пуск», «Стоп» и «Сброс» с переключателем «Ручной/Автоматический». Комплектная фильтрационная установка может также включать в себя элементы управления обратной промывкой или локальным техническим обслуживанием. В большинстве случаев эти кнопочные элементы не коммутируют напрямую двигатель насоса или другую мощную нагрузку; вместо этого они посылают сигналы на ПЛК, реле, контактор, частотно-регулируемый привод, пусковое устройство двигателя или другое устройство управления.

Это различие важно, поскольку кнопки следует выбирать в соответствии с схемой управления , а не только исходя из номинальной мощности двигателя насоса.

Выберите тип исполнительного элемента в зависимости от функции управления

Первый вопрос должен заключаться в том, какие действия оператор должен выполнять с электрической точки зрения. Команда «Пуск» или «Сброс» обычно требует лишь короткого импульса в систему управления, в то время как функция выбора режима может потребовать, чтобы устройство оставалось в одном положении до тех пор, пока оператор его не изменит.

Кнопки без фиксации

Кнопочный выключатель без фиксации изменяет состояние контакта во время нажатия и возвращается в нормальное положение после отпускания. Это делает его подходящим для многих функций водоподготовки, таких как запуск насоса, сброс, подтверждение тревоги, обратная промывка или другие короткие команды.

Насос может продолжать работать после кратковременной команды «Пуск», поскольку ПЛК или схема управления двигателем поддерживают режим работы. Тот факт, что насос продолжает работать, не означает, что кнопку «Пуск» необходимо удерживать нажатой.

Кнопки с фиксацией

Кнопка с фиксацией остается в переключенном состоянии до повторного нажатия. Это может быть целесообразно в некоторых схемах управления, но использовать это следует только в том случае, если электрическая логика разработана для этого.

Таким образом, правильный выбор между работой без фиксации и с фиксацией должен определяться схемой управления, а не только функцией оборудования.

Как выбрать конфигурацию контактов NO и NC

Конфигурация контактов определяет, как кнопка взаимодействует с контроллером. Нормально разомкнутый контакт остается разомкнутым в своем нормальном состоянии и замыкается при нажатии кнопки, что делает его распространенным для команд запуска, сброса, подтверждения тревоги и аналогичных команд.

Нормально замкнутый контакт остается замкнутым в своем нормальном состоянии и размыкается при нажатии кнопки. В зависимости от архитектуры управления, он может использоваться для функции остановки или других функций прерывания. В некоторых приложениях также требуется наличие как нормально разомкнутых (NO), так и нормально замкнутых (NC) контактов от одной кнопки, чтобы контроллер мог получать комплементарные сигналы или чтобы у производителя панели была большая гибкость в подключении.

Правильное расположение контактов всегда должно соответствовать электрической схеме. Цвет кнопок или общепринятые обозначения недостаточны для определения необходимого типа контактов.

Обычная кнопка «Стоп» также не должна рассматриваться как устройство аварийной остановки. Для функций аварийной остановки требуются соответствующие устройства безопасности и архитектура безопасности, подходящая для данного применения.

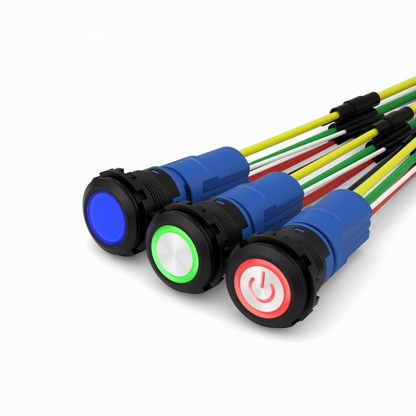

Почему кнопочные элементы диаметром 22 мм часто встречаются в панелях управления насосами и технологическими процессами?

Монтажный профиль 22 мм широко используется в промышленных панелях управления, поскольку позволяет разместить несколько органов управления в компактном корпусе, обеспечивая при этом простоту идентификации и замены. Он часто применяется в панелях управления насосами, дозирующих установках, фильтрующем оборудовании, локальных технологических станциях и комплектных системах водоподготовки.

Пластиковая кнопка CDOE диаметром 22 мм может рассматриваться для таких применений, если ее электрические, механические и экологические характеристики соответствуют проекту. Однако диаметр монтажа никогда не должен быть единственным критерием выбора.

Производителям панелей также следует проверить толщину панели, расстояние между органами управления, глубину монтажа сзади, доступ к клеммам, расположение контактов, требования к освещению и уровень защиты, требуемый для данной установки. Для проектов, требующих различных форм головки кнопки или конфигураций контактов в рамках панели управления толщиной 22 мм, серия пластиковых кнопочных переключателей CDOE может предложить альтернативный вариант в зависимости от требуемой конфигурации.

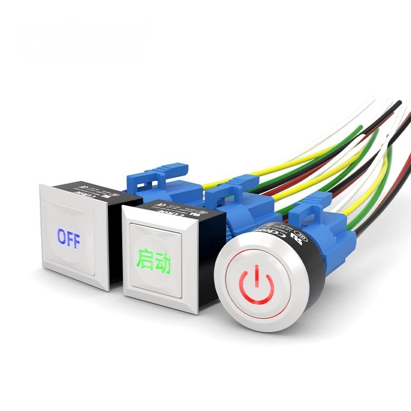

В каких случаях полезны кнопки с подсветкой?

Панели управления водоочистными сооружениями часто должны четко отображать состояние оборудования для операторов. Подсвечиваемые кнопки могут быть полезны для индикации работы насоса, готовности оборудования, возможности сброса, активности локального режима или включения технологического процесса, поскольку они сочетают в себе функцию управления и визуальную обратную связь.

Схема подсветки должна быть указана отдельно от контактов переключения. Перед заказом покупатели должны подтвердить напряжение светодиодов, тип питания (переменный или постоянный ток), цвет светодиодов, управляющее напряжение, логику индикации и расположение клемм.

Напряжение питания основного оборудования не определяет автоматически правильное напряжение светодиода. Насосный двигатель может потреблять гораздо более высокое напряжение питания, в то время как цепи управления и индикации работают при более низких напряжениях, поэтому эти значения не следует рассматривать как взаимозаменяемые.

Как выбрать кнопочные выключатели для влажных помещений, зон брызг и наружной установки

Защита окружающей среды является одним из важнейших аспектов в системах водоподготовки. Кнопочный датчик может быть установлен в сухом электрощитовом, влажном насосном помещении, фильтрационной установке, зоне дозирования химикатов, зоне промывки или в полунаружной или наружной системе водоподготовки.

В разных условиях уровень защиты не одинаков. Технические характеристики должны отражать фактические условия эксплуатации, а не просто тот факт, что оборудование относится к водоочистной отрасли.

Влага и брызги

Влага может поступать из-за очистки, конденсации, технологической воды, трубопроводов или воздействия внешней среды. В зонах, подверженных воздействию брызг, кнопочный элемент и защитный кожух должны быть выбраны в соответствии с ожидаемым уровнем воздействия, а герметизация панелей должна рассматриваться как часть общей конструкции.

Кнопка, установленная внутри сухой диспетчерской, может не нуждаться в такой же защите, как кнопка, смонтированная непосредственно на наружной насосной станции. По этой причине выбор изделия только потому, что оно позиционируется как «водонепроницаемое», не является надежным инженерным подходом.

Конденсация

Конденсацию легко упустить из виду, поскольку она может образовываться внутри корпуса, а не попадать внутрь в виде воды напрямую. Высокая влажность, перепады температуры и установка в полуоткрытом пространстве могут повысить этот риск.

В канадских проектах сезонные колебания температуры могут сделать контроль конденсации особенно актуальным в насосных станциях, комплектных системах и наружных корпусах. При окончательном проектировании, помимо самой кнопки, может потребоваться учесть герметизацию корпуса, вентиляцию, меры по предотвращению конденсации и защиту внутренних компонентов.

Химическое воздействие

Некоторые системы дозирования и обработки устанавливаются вблизи химических веществ, используемых в процессе. В таких системах необходимо проверять кнопочный элемент, уплотнения и корпус, этикетки и компоненты кабельного ввода на совместимость с фактическими веществами и условиями воздействия.

Степень защиты IP указывает на защиту от проникновения влаги и пыли, но не гарантирует автоматическую химическую стойкость.

Рассмотрите готовый кнопочный пост в корпусе

Степень защиты одной лишь кнопки не определяет степень защиты всей станции. Общая эффективность также зависит от конструкции корпуса, отверстий в панели, уплотнений кнопочного элемента, кабельных вводов, герметизации разъемов, стыков крышек, ориентации при установке и качества сборки.

Именно поэтому хорошо герметизированная кнопка может оставаться частью недостаточно защищенной станции управления, если корпус или кабельный ввод не соответствуют заявленным характеристикам.

Когда следует использовать переключатель режимов?

Кнопки в основном используются для управления, тогда как переключатели лучше подходят для функций, требующих от оператора выбора и поддержания режима работы. Типичные примеры режимов водоподготовки включают: Ручной / Автоматический, Ручной / Выкл / Автоматический, Локальный / Дистанционный и Сервисный / Рабочий.

Поэтому поворотный переключатель может быть уместен в тех случаях, когда ПЛК, частотный преобразователь, пусковое устройство или контроллер поддерживают эти режимы работы. Например, кнопка «Пуск» может отправлять команду запуска насоса, а переключатель «Ручной/Автоматический» определяет, управляется ли насос вручную или с помощью автоматической логики процесса.

Этот селектор не следует добавлять просто потому, что он распространен на промышленных панелях. Его следует использовать только в том случае, если архитектура управления действительно нуждается в сохранении выбранного режима.

Когда следует использовать локальный кнопочный пост управления?

Не все функции управления обязательно должны располагаться на главном шкафу управления. Для насосных установок, систем дозирования, фильтрационных блоков, комплектного оборудования для очистки сточных вод и точек технического обслуживания может быть полезно разместить локальную станцию управления рядом с оборудованием.

Локальная станция может обеспечивать функции запуска, остановки и сброса, или же сочетать в себе управление запуском/остановкой с селектором ручного/автоматического режима. Правильная конфигурация зависит от философии управления, требований к техническому обслуживанию и уровня локального управления, допускаемого системой.

Кнопочный пост в корпусе можно использовать там, где органы управления должны иметь собственный корпус. При выборе станции покупатели должны уточнить количество органов управления, размер корпуса, требования к защите от воздействия окружающей среды, способ монтажа, кабельный ввод, внутреннюю проводку, необходимость в переключателе режимов и маркировку.

Местную станцию следует рассматривать как единую систему, а не как группу несвязанных между собой компонентов.

Распространенные ошибки в спецификациях панелей водоподготовки

1. Выбор изделия без учета условий эксплуатации

К станции управления, установленной в сухом электрощитовом помещении, предъявляются совершенно иные требования, чем к станции, смонтированной рядом с насосной станцией, системой дозирования или наружным фильтрующим блоком. Перед выбором кнопочного управления покупателям следует определить, будет ли установка связана с конденсацией, брызгами, промывкой, воздействием внешней среды или контактом с химическими веществами.

2. Проверка только степени защиты IP кнопки без учета всего поста управления

Уровень защиты станции управления водоподготовкой зависит не только от самого кнопочного элемента. На конечный результат влияют стыки корпуса, отверстия в панелях, кабельные вводы, места ввода проводов и уплотнения. Хорошо герметизированная кнопка диаметром 22 мм не может компенсировать попадание влаги внутрь корпуса или через кабельный ввод.

3. Несоответствие типа исполнительного элемента логике управления

Различные функции требуют разного типа действия кнопки. Для команды запуска насоса может потребоваться лишь кратковременный входной сигнал NO, в то время как выбор между ручным/автоматическим или локальным/дистанционным режимом обычно требует селектора с фиксацией. Смешивание этих ролей может привести к некорректному поведению ПЛК или запутанному интерфейсу оператора.

4. Проверка выреза 22 мм, но игнорирование монтажного пространства с задней стороны.

Монтажное отверстие диаметром 22 мм лишь подтверждает наличие отверстия на передней панели. Покупателям по-прежнему необходимо проверять глубину контактной группы, пространство для клемм, кабельные каналы, DIN-рейки, прокладку кабелей и доступ для обслуживания. Это особенно важно для компактных блоков управления насосами и комплектных установок для обработки воды.

Что следует указывать покупателям в запросе на коммерческое предложение (RFQ)?

Качественный запрос предложений должен содержать достаточно информации, чтобы поставщик мог понять как электрические, так и экологические требования проекта.

Начните с описания оборудования и области применения. Укажите, будет ли кнопка использоваться в панели управления насосом, установке дозирования химикатов, системе фильтрации, комплектной установке обработки или локальной технологической станции, а затем определите требуемую функцию, такую как запуск, остановка, сброс, обратная промывка, подтверждение тревоги или другая вспомогательная команда.

Далее укажите диаметр монтажа, тип действия (без фиксации или с фиксацией), расположение контактов, управляющее напряжение, напряжение светодиода (если он горит), а также требования к переменному или постоянному току. Если панель уже спроектирована, укажите фактическую толщину панели, пространство для монтажа сзади, расстояние между органами управления и ограничения по корпусу.

Информация об условиях эксплуатации имеет не меньшее значение. Покупатели должны указать, будет ли станция установлена в помещении, во влажной комнате, в зоне, подверженной воздействию брызг, на упакованном поддоне, на открытом воздухе или рядом с технологическими химикатами. Для канадских установок фактический диапазон температур и условия эксплуатации более полезны, чем просто указание «использование на открытом воздухе».

Если требуются функции выбора режима, необходимо точно определить логику работы, например, ручной/автоматический, ручной/выкл/автоматический или локальный/дистанционный. Покупателям-производителям также следует указать количество, символы, текстовую маркировку, цвета проводки, разъемы и требования к упаковке.

Для проектов, требующих нестандартных символов, проводки, отделки или других изменений конфигурации, компания CDOE предоставляет услуги по изготовлению кнопок на заказ .

Контрольный список выбора кнопок для водоподготовки

Часто задаваемые вопросы

Какой размер кнопок обычно используется в панелях управления водоподготовкой?

22 мм — это распространенный промышленный формат для монтажа на панели, подходящий для насосов, фильтрационных систем и панелей управления технологическими процессами. Окончательный размер монтажа должен соответствовать конструкции корпуса, доступному пространству на панели и требованиям проекта.

Кнопки «Пуск» и «Стоп» насоса должны быть без фиксации или с фиксацией?

Команды запуска обычно реализуются с помощью кнопок без фиксации, в то время как контроллер поддерживает рабочее состояние насоса. Конфигурация остановки зависит от архитектуры управления, поэтому окончательный тип действия должен соответствовать электрической схеме.

Какую степень защиты IP следует использовать в помещениях с влажной водоподготовкой?

Не существует единого класса защиты IP, подходящего для всех панелей водоподготовки. Необходимая степень защиты зависит от того, находится ли установка внутри помещения, подвержена ли воздействию конденсата, брызгам или чистке, или расположена на открытом воздухе, и следует оценивать как кнопочный элемент и весь корпус в целом.

В каких случаях следует использовать переключатель «Ручной/Автоматический»?

Переключатель режимов работы уместен в тех случаях, когда система управления поддерживает отдельные ручной и автоматический режимы и требует от оператора удерживать один из этих режимов.

Может ли водонепроницаемая кнопка защитить всю станцию управления?

Нет. Экологическая безопасность всей станции также зависит от корпуса, уплотнений, кабельных вводов, отверстий в панелях и способа установки.

Что должно быть включено в запрос предложений (RFQ) на кнопки управления водоподготовкой?

Укажите тип оборудования, функцию управления, монтажные размеры, тип действия кнопки, конфигурацию контактов, напряжение управления и светодиодов, условия окружающей среды, требования к защите, размеры панели, количество, а также любые требования к маркировке или проводке.
