Выбор кнопок для панелей управления станками

Для надежной панели управления станка крайне важен правильный выбор кнопок. Станки с ЧПУ, фрезерные и токарные станки нуждаются в соответствующих элементах управления, отвечающих их функциям. Необходимо проверять не только конструкцию кнопки, но и ее размер, тип, глубину установки, механические и электрические характеристики, а также многие другие важные факторы.

Условия работы также являются важным фактором, который следует учитывать. В этом руководстве мы обсудим ключевые факторы выбора панелей управления для станков. Так что продолжайте учиться!

1) Какие функции кнопок наиболее распространены на панелях управления станков?

Кнопочные переключатели позволяют быстро и просто управлять работой станка. Каждой кнопке назначается определенное действие. Функция кнопки зависит от станка, рабочего процесса оператора и используемой системы управления. К распространенным функциям относятся:

• Запуск цикла: запускает запрограммированный цикл обработки после подтверждения оператором настроек.
• Функция “Удержание подачи”: временно останавливает запрограммированное перемещение по оси без завершения активной программы.
• Сброс: Останавливает текущую операцию и возвращает систему управления в состояние сброса.
• Аварийная остановка: Немедленно останавливает опасное движение оборудования в аварийной ситуации.
• Запуск шпинделя: запускает вращение шпинделя, когда станок готов к работе.
• Остановитель шпинделя: Предотвращает вращение шпинделя во время работы или настройки.
• Регулировка подачи охлаждающей жидкости: включает или выключает подачу охлаждающей жидкости в машину.
• Ручное или ручное управление: позволяет осуществлять ручное перемещение станка во время настройки и регулировки.
• Подсветка станка: при установке регулирует освещение рабочей зоны.

Важные элементы управления должны быть понятны и легкодоступны. Для предотвращения путаницы можно четко обозначить каждую кнопку. Это упростит использование панели. Для многих панелей станков практичны кнопки диаметром 22 мм. Они обеспечивают подходящий размер для монтажа. В условиях ограниченного пространства лучше всего подходит компактное решение, поэтому можно рассмотреть пластиковые кнопочные выключатели для различных функций управления станком.

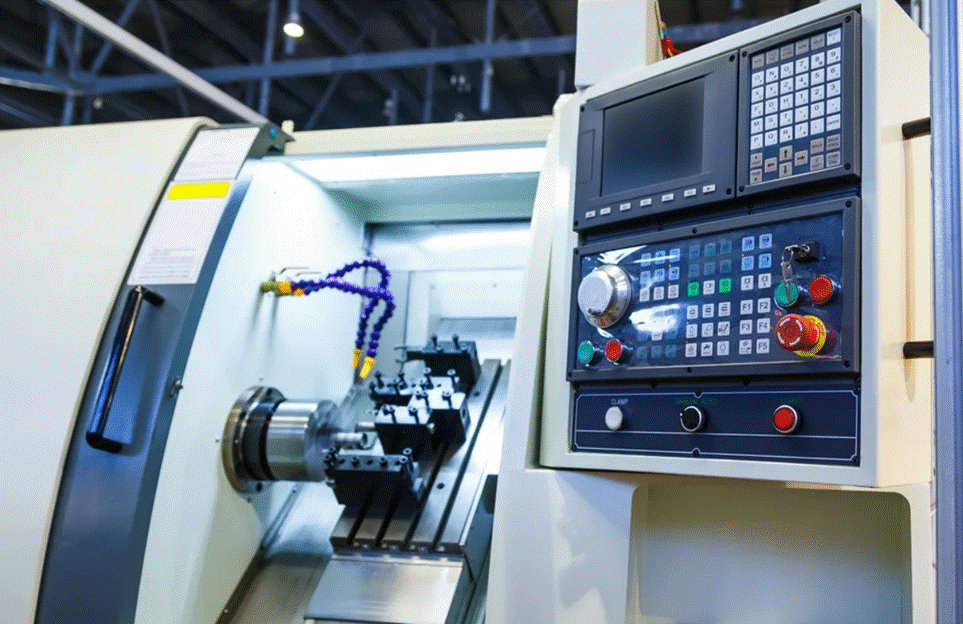

2) Выберите тип исполнительного элемента в зависимости от функции станка

Тип кнопочного элемента выбирают в зависимости от требуемой функции управления станком. Для каждого типа команды следует выбрать подходящий вариант исполнения.

Кнопки без фиксации

Такие кнопки формируют кратковременный управляющий сигнал. При нажатии кнопка меняет свое положение. Как только вы отпускаете ее, кнопка возвращается в исходное положение. Этот тип кнопок полезен для коротких команд. Например, такие кнопки лучше всего подходят для запуска и остановки, сброса, удержания подачи или функций перемещения. Кнопка отправляет команду, возвращаясь в исходное положение.

Кнопки с фиксацией

Эти кнопки остаются в своем положении после того, как вы их отпустите. Они подходят для действий, где кнопку необходимо удерживать нажатой до тех пор, пока действие не будет изменено. Но дело в том, что система управления должна поддерживать эту операционную систему.

Для аварийного управления используйте кнопки аварийной остановки, соответствующие требуемым стандартам безопасности. Не следует считать обычную кнопку кнопкой аварийной остановки.

3) Как выбрать нормально разомкнутые (NO) и нормально замкнутые (NC) контакты

Поведение кнопки также зависит от типа контакта. В зависимости от схемы управления и функции устройства можно выбрать подходящий тип контакта.

Нормально разомкнутые (NO) контакты

Обычно эти контакты остаются разомкнутыми. Когда вы не нажимаете кнопку, цепь остается разомкнутой. Когда вы нажимаете кнопку, контакты замыкаются, что приводит к замыканию цепи. Когда цепь замыкается, кнопка посылает сигнал.

Эти кнопки полезны, когда действие необходимо выполнить только при нажатии кнопки. Например, запуск цикла, сброс, толчок или запуск шпинделя.

Нормально замкнутые (NC) контакты

Обычно эти контакты остаются замкнутыми. При нажатии кнопки цепь размыкается, останавливая действие путем прерывания сигналов. Поэтому для функций остановки, где для остановки действия необходимо размыкание цепи, лучше всего подходят нормально замкнутые контакты.

Некоторые кнопки имеют оба типа контактов: нормально разомкнутые (NO) и нормально замкнутые (NC). Это обеспечивает большую гибкость при проектировании схемы управления. Также перед выбором кнопки проверьте её номинальные параметры управления. Проверьте значения тока и напряжения и выберите подходящий вариант.

Кроме того, при обеспечении безопасности следует руководствоваться конструкцией машины и применимыми требованиями безопасности. Не следует сосредотачиваться только на внешнем виде кнопки; необходимо учитывать типы контактов.

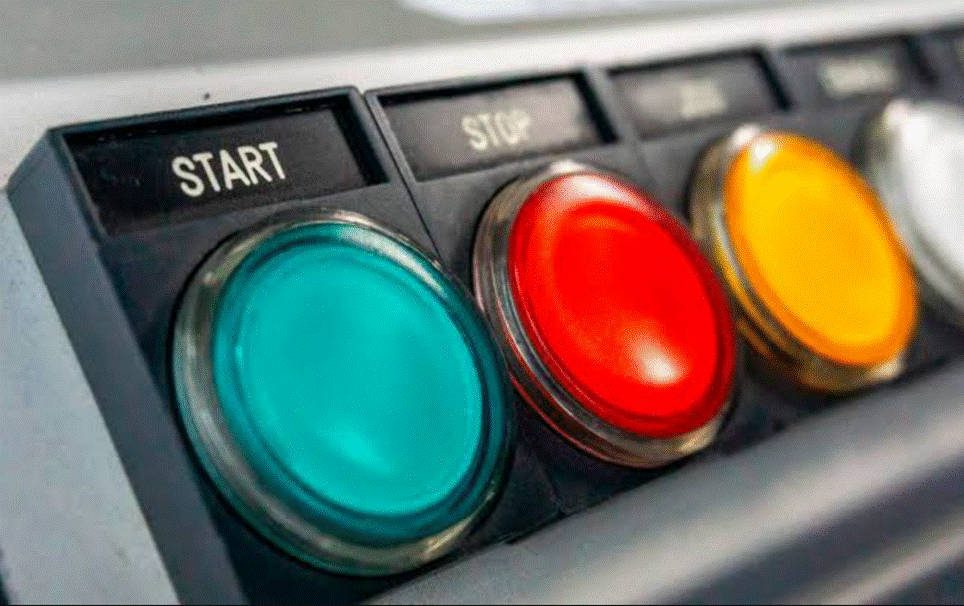

4) Когда полезны кнопки с подсветкой?

Кнопки с подсветкой удобны тем, что сочетают в себе функциональность и наглядность. Они позволяют быстро определить состояние оборудования.

Отображение состояния машины

Вы можете определить, активен ли механизм, неактивен, находится ли в опасности или нуждается во внимании. Световой индикатор подает визуальный сигнал.

Выявление активных функций

Индикатор может показывать, активна ли целевая функция или нет. Например, он может указывать на включение системы охлаждения или управления шпинделем. Для обозначения активного состояния обычно используется зеленый светодиод.

Улучшение видимости кнопок

Подсветка также облегчает поиск кнопки. Вы можете найти кнопку даже при тусклом свете или в темных местах. Вы можете быстро найти важные элементы управления, не тратя время.

Согласование схемы управления

Выберите цвета, соответствующие целевому действию. Использование единой цветовой гаммы упрощает работу.

Проверка напряжения

Перед выбором подсвечиваемой кнопки проверьте напряжение светодиода. Это номинальное напряжение должно соответствовать напряжению в цепи управления.

Учитывая яркость

Светодиод должен быть достаточно ярким для рабочего места. Слишком тусклые или излишне яркие лампы не нужны.

Четкая маркировка

Цель подсветки — упростить идентификацию. Она не должна заменять этикетку. Четкие этикетки необходимы для облегчения идентификации.

Кнопки с подсветкой полезны, когда операторам необходима наглядная обратная связь с панели управления. В качестве подходящего варианта можно рассмотреть пластиковые кнопки .

5) Как выбрать кнопки диаметром 22 мм для панелей станков

Для панелей управления промышленного оборудования часто выбирают кнопки диаметром 22 мм. Это практичный размер для управления многими станками.

Проверьте размер отверстия в панели.

Для начала проверьте требования к монтажным отверстиям. Не следует предполагать, что каждая кнопка диаметром 22 мм подойдет к одному и тому же отверстию. Глубина монтажа для кнопок диаметром 22 мм может быть разной.

Учитывайте толщину панели.

Проверьте толщину панели. Она должна быть достаточной для того, чтобы кнопка поместилась. Кнопка должна плотно прилегать, не создавая никаких проблем.

Выберите подходящий исполнительный элемент

Выберите исполнительный элемент в соответствии с функцией станка. Варианты без фиксации, с фиксацией или с грибовидной головкой предназначены для различных потребностей в управлении.

Проверить конфигурацию контактов

Проверьте конфигурацию контактов; выберите один из вариантов: нормально разомкнутый (NO), нормально замкнутый (NC) или комбинированный. Убедитесь, что типы контактов соответствуют цепи управления.

Проверьте электрические характеристики.

Перед заказом проверьте номинальное напряжение и ток. Кнопка должна соответствовать электрической нагрузке, подключенной к ее контактам.

Рассмотрите вопрос освещения.

Выбирайте модель с подсветкой, если оператору необходима наглядная обратная связь о состоянии. Проверьте доступное напряжение светодиодов и требуемый цвет подсветки.

Проверьте глубину установки.

Перед установкой измерьте свободное пространство за панелью. Для безопасной установки необходимо достаточно места для кнопки и проводки.

Соответствует окружающей среде

Учитывайте наличие пыли, влаги, вибрации и условия очистки вокруг оборудования. Выберите подходящий уровень защиты для рабочей среды.

Для различных вариантов панелей управления шириной 22 мм можно рассмотреть пластиковые кнопочные выключатели.

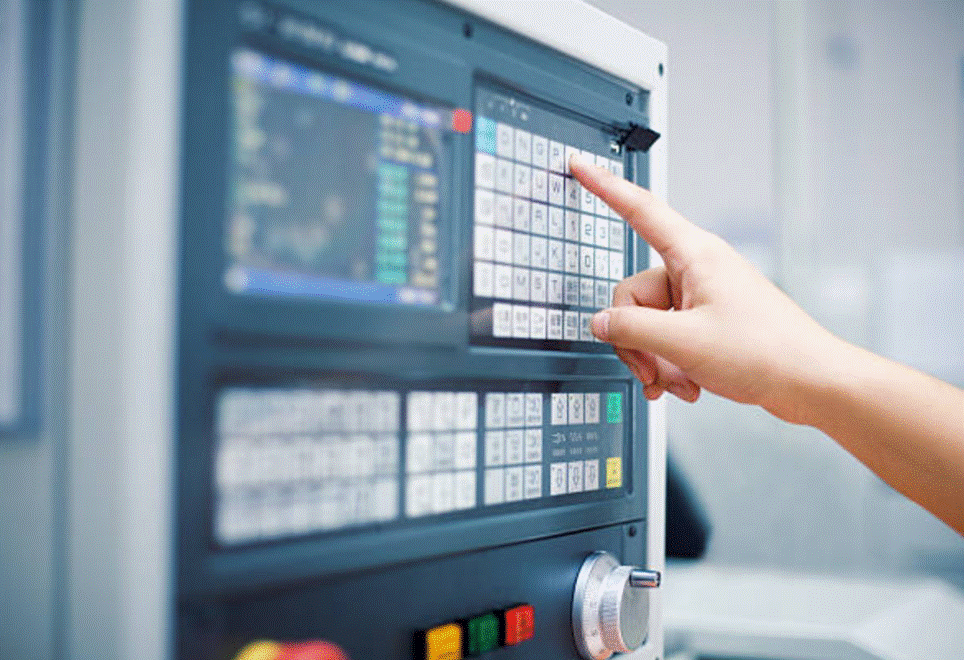

6) Форма, цвет и маркировка кнопок на панели управления

Форма и цвет кнопочного выключателя также важны. Они влияют на то, насколько легко оператору заметить кнопку. На панелях управления оборудования с большим количеством операций быстрая идентификация имеет первостепенное значение.

• Выберите подходящую форму кнопки

Форма кнопки должна соответствовать требуемому действию. Например, для обычных элементов управления подойдут плоские или выпуклые кнопки, а для лучшего доступа можно использовать кнопки с более крупным наконечником.

Для быстрой работы выбирайте кнопку, к которой легко получить доступ и которую легко нажать. Кнопка также должна хорошо работать в перчатках.

• Используйте единые цвета.

Цвета на всей панели управления должны быть единообразными. Это позволит операторам легко управлять процессом, не проверяя каждую этикетку отдельно.

• Добавить четкие подписи

Каждая кнопка должна иметь четкое и легко читаемое обозначение. Используйте краткие термины, описывающие управляемую функцию.

Надписи «ПУСК», «СТОП», «СБРОС» и «ТОЛЧКОВЫЙ ХОД» понятнее, чем невнятные аббревиатуры.

• Рассмотрите вопрос идентификации панели.

Расположите связанные между собой элементы управления рядом и обеспечьте легкую различимость их функций. Одинаковое расстояние между ними также упростит работу с панелью.

Четко обозначенная панель управления уменьшает путаницу при настройке и нормальной эксплуатации. Она также помогает группам технического обслуживания понимать элементы управления во время проведения ремонтных работ.

7) Расположение элементов на панели и глубина монтажа.

Грамотное расположение кнопок на панели упрощает поиск и использование элементов управления станка. Поэтому спланируйте расположение кнопок до начала сверления панели.

Во-первых, располагайте соответствующие элементы управления близко друг к другу. Это поможет операторам быстро их находить. Например, вы можете разместить элементы управления циклами в одной зоне, а элементы управления настройками — рядом.

Кроме того, оставляйте достаточно места между кнопками и другими элементами управления. Правильное расстояние помогает предотвратить случайные нажатия. Это также дает операторам достаточно места для комфортного использования элементов управления.

Далее проверьте пространство за панелью. Измерьте его, прежде чем выбирать кнопку. Кнопке, контактам и проводам необходимо достаточно места.

Также следует проверить, что уже находится за панелью. Это могут быть клеммы, кабели, реле и другие детали. Глубоко расположенная кнопка может занимать слишком много места и затруднять прокладку проводов.

Одновременно спланируйте расположение проводов. Убедитесь, что у них достаточно места для правильного подключения. Избегайте резких изгибов или чрезмерного давления на провода.

Наконец, проверьте пространство внутри всего корпуса. Кнопка должна хорошо помещаться на передней панели. Также должно быть достаточно места для установки и последующего обслуживания.

8) В каких случаях следует использовать переключатель режимов вместо кнопки?

Кнопки и переключатели на панелях управления станком используются для разных целей. Поэтому правильный выбор зависит от того, как оператору необходимо управлять станком.

Используйте кнопку для временной команды.

Выбирайте кнопку, когда оператору необходимо запустить действие. Это полезно, когда машине требуется команда, например, запуск цикла или сброс функции.

Например, для запуска цикла, сброса и управления движением обычно используются кнопки. Оператор нажимает кнопку, чтобы отдать команду, вместо того чтобы выбирать режим.

Для выбора режима используйте переключатель режимов.

Переключатель режимов работы полезен, когда оператору необходимо выбрать режим работы. В отличие от кнопки, переключатель остается в выбранном положении.

Например, в станке с ЧПУ может использоваться переключатель режимов «Авто», «Ручной» или «Настройка». Выбранное положение помогает оператору определить, какой режим активен.

Перед выбором выключателя проверьте, сколько позиций вам нужно. Также проверьте расположение контактов и электрические характеристики. Убедитесь, что выключатель совместим с системой управления станка.

Если вам нужен поворотный переключатель для панели управления станка, вы также можете рассмотреть вариант с поворотным переключателем на 10 А.

9) Подберите органы управления с учетом условий эксплуатации оборудования

Панели станков часто подвергаются воздействию пыли, охлаждающей жидкости, масла, вибрации и интенсивной эксплуатации. Поэтому необходимо выбрать кнопку, которая сможет выдерживать условия, окружающие станок.

• Учитывайте пыль и мусор.

В процессе работы станки могут образовывать металлическую стружку и пыль. Со временем они могут попадать на панель управления и влиять на работу кнопки. Поэтому выбирайте кнопку с надлежащей защитой от пыли и мусора.

• Проверьте уровень воздействия влаги.

Использование охлаждающей жидкости и регулярная чистка могут привести к попаданию воды и других жидкостей на панель. Если кнопка может контактировать с влагой, перед выбором проверьте её степень защиты IP.

• Подумайте о масле и охлаждающей жидкости.

Масла и смазочно-охлаждающие жидкости часто используются вблизи многих станков. Поэтому убедитесь, что кнопка изготовлена из материалов, способных выдерживать ожидаемые условия эксплуатации.

• Учитывайте вибрацию

Во время работы станки могут сильно вибрировать. Со временем это может повлиять на работу системы управления. Выберите кнопку, подходящую по уровню вибрации для вашего станка.

• Учитывайте необходимость использования перчаток.

Операторы могут работать с механизмами в перчатках. Поэтому большие или выпуклые кнопки легче нажимать в перчатках. Это может сделать управление более комфортным.

• Проверьте температуру

Температура вокруг панели управления также может влиять на работу кнопки. Проверьте диапазон рабочих температур кнопки и убедитесь, что он соответствует условиям эксплуатации оборудования.

10) Распространенные ошибки при выборе кнопок для станков

Выбор кнопки только потому, что она хорошо выглядит, может привести к проблемам в дальнейшем. Она может не подойти к панели, не работать со схемой или не соответствовать условиям эксплуатации оборудования. Поэтому перед оформлением заказа проверьте несколько важных моментов.

Выбор неправильного типа контакта

Выбор нормально разомкнутого (NO) контакта, когда в цепи требуется нормально замкнутый (NC), может привести к некорректной работе функции управления. Поэтому перед выбором типа контакта проверьте схему подключения станка.

Игнорирование электрических характеристик

Кнопка может выглядеть подходящей, но при этом иметь неправильные значения напряжения или тока. Всегда проверяйте эти параметры и убедитесь, что они соответствуют схеме управления.

Выбор неправильного размера крепления

Не все кнопки аналогичного размера подойдут к вашей панели. Перед заказом проверьте необходимый размер монтажного отверстия и толщину панели.

Забывая о глубине монтажа

Также важно учитывать пространство за панелью. Если места недостаточно, установить кнопку может быть сложно. Поэтому перед выбором модели проверьте корпус кнопки, контактные блоки и пространство для проводки.

Выбор неподходящего типа исполнительного элемента

Кнопка без фиксации может быть неподходящей, если функция должна оставаться выбранной. Поэтому выбирайте тип кнопки в зависимости от того, как должна работать функция станка.

Игнорирование машинной среды

Панели оборудования могут подвергаться воздействию пыли, охлаждающей жидкости, масла, влаги и вибрации. Эти условия со временем могут повлиять на работу кнопки. Проверьте степень защиты и убедитесь, что кнопка подходит для условий эксплуатации.

Использование неясной идентификации

Кнопки, которые выглядят одинаково, могут сбить с толку операторов, если их надписи или цвета нечетко обозначены. Используйте четкие надписи и придерживайтесь единого цвета кнопок на всей панели.

Использование стандартной кнопки в качестве аварийной остановки

Стандартная кнопка не должна использоваться в качестве устройства аварийной остановки. Для аварийных функций необходимы соответствующие компоненты безопасности и надлежащая конструкция, обеспечивающая безопасность.

11) Контрольный список выбора кнопок станка

Перед выбором кнопки управления станком вы можете воспользоваться этим контрольным списком.

• Функция устройства: Точно определите, за что именно будет отвечать кнопка.
• Тип управления: Выберите режим кратковременной или постоянной работы в зависимости от потребностей.
• Тип контакта: Уточните, необходимы ли для цепи нормально разомкнутые (NO), нормально замкнутые (NC) или оба типа контактов.
• Электрические характеристики: Проверьте требуемые значения напряжения и тока.
• Размеры для монтажа: Уточните размер монтажного отверстия и толщину панели.
• Глубина установки: Измерьте доступное пространство за панелью.
• Подсветка: Решите, нужен ли оператору видимый индикатор состояния.
• Форма кнопки: выберите форму, которая соответствует требуемым действиям и доступу.
• Цвет кнопок: Используйте единую цветовую схему на всей панели.
• Маркировка: Используйте четкие обозначения, идентифицирующие каждую функцию машины.
• Условия окружающей среды: Проверьте воздействие пыли, влаги, охлаждающей жидкости, масла и вибрации.
• Степень защиты : Выберите подходящую степень защиты IP для условий установки.
• Использование перчаток: Убедитесь, что операторы могут комфортно нажимать кнопку в защитных перчатках.
• Схема расположения панелей: Перед сверлением или установкой проверьте расстояние между панелями и доступность.
• Функции безопасности: Используйте специально предназначенные для обеспечения безопасности компоненты там, где это необходимо для работы машины.

Отлично! Если вам нужны надежные кнопочные решения для различных применений, включая панели управления станков, обратитесь к проверенному производителю, такому как CDOE. Мы предлагаем широкий выбор кнопочных решений, отвечающих потребностям современных отраслей промышленности. Ознакомьтесь с нашей продукцией прямо сейчас!

12) Часто задаваемые вопросы

1. Какой размер кнопок обычно используется на панелях управления станков?

Кнопочные переключатели диаметром 22 мм широко используются на панелях управления промышленных станков. Они имеют практичный размер для многих применений в станках с ЧПУ и других станках. Перед заказом всегда проверяйте необходимое монтажное отверстие.

2. Должны ли кнопки «Запуск цикла» и «Сброс» быть кратковременными или удерживаться в течение определенного времени?

Кнопки «Запуск цикла» и «Сброс» обычно используются в качестве кратковременных элементов управления. Оператор нажимает кнопку для отправки команды, а затем отпускает её. Окончательный выбор должен соответствовать схеме управления станка.

3. В каких случаях следует использовать подсвечиваемые кнопки на станках с ЧПУ?

Используйте кнопку с подсветкой, когда оператору необходима наглядная обратная связь о функции или состоянии машины. Подсветка может показывать, активна ли выбранная функция. Перед выбором кнопки проверьте требуемое напряжение и цвет.

4. В каких случаях следует использовать переключатель режимов вместо кнопки?

Переключатель режимов используется, когда оператору необходимо выбрать и поддерживать определенный режим или настройку. Он подходит для автоматического, ручного и предварительного режимов. Кнопка больше подходит для временных команд.

5. Какую информацию следует включить в запрос предложений, отправляемый одним нажатием кнопки?

В вашем запросе на коммерческое предложение должны быть указаны монтажные размеры, тип привода, конфигурация контактов, номинальные электрические характеристики, требования к освещению, цвет, степень защиты и количество. Также, если это необходимо, следует указать толщину панели и условия окружающей среды.

Четкие технические характеристики помогают поставщикам понять ваши требования и порекомендовать подходящий продукт.

Заключение

Выбор подходящей кнопки имеет важное значение для создания надежной и удобной в использовании панели управления станка. Перед выбором кнопки следует учитывать ее функцию, тип исполнительного элемента, конфигурацию контактов, электрические характеристики, монтажные размеры и глубину установки. Также необходимо проверить подсветку, форму кнопки, цвет, маркировку и компоновку панели.

Также следует учитывать условия окружающей среды, такие как пыль, влага, масло, охлаждающая жидкость, вибрация и температура. Всегда выбирайте соответствующий уровень защиты для рабочей среды. Тщательно проверив эти факторы, вы сможете выбрать кнопки, подходящие для вашего оборудования и системы управления.
