Кнопочные переключатели с плоской, выступающей и грибовидной головкой: как выбрать правильный приводной элемент

Если кнопка нажата неправильно, то цена никогда не сводится к самой кнопке.

Линия останавливается из-за того, что кто-то задел элемент управления. Оператор не может найти кнопку остановки в нужный момент. Панель не закрывается, потому что приводные элементы слишком сильно выступают. Ни одна из этих проблем не связана с электрикой — это проблемы с профилем приводов.

Плоские, выступающие и грибовидные головки предназначены для трех совершенно разных рабочих ситуаций. Это руководство поможет вам выбрать профиль за 30 секунд, а затем покажет 8 характеристик, которые вам еще необходимо уточнить перед заказом.

Краткий ответ: Какой тип головки кнопки следует выбрать?

Ниже приведено обоснование каждого из них.

Таблица сравнения плоских, выступающих и грибовидных головок

Здесь нет абсолютного ранжирования. Решающий вопрос: что происходит, когда этот элемент управления нажат по ошибке? Непреднамеренная остановка и непреднамеренный запуск — это разные вещи, и профиль обычно выберет себя сам.

Кнопки с плоской головкой: для плотных панелей и риска случайного нажатия.

Плоская головка — также называемая головкой заподлицо — располагается почти на одном уровне с монтажной рамкой, и для её надавливания необходимо надавить кончиком пальца.

Это обеспечивает наименьший риск непреднамеренного срабатывания из трех профилей. Цена в том, что рука не может его обнаружить, и неточное нажатие приводит к промаху.

Выбирайте квартиру, когда:

• Элементы управления на панели расположены очень плотно, с минимальным расстоянием между ними.
• Ограждение располагается рядом с пешеходной дорожкой или в зоне интенсивного движения.
• Оно крепится к двери или крышке, на которую опираются.
• Это переносной корпус, который нужно переносить и устанавливать.
• Неудачная печать обходится значительно дороже, чем пропущенная печать.

Не используйте плоские головки, если: управление должно осуществляться вслепую, должно быть распознаваемо на расстоянии или операторы работают в толстых перчатках на плотно расположенной панели. При использовании плоских головок обнаружение полностью зависит от маркировки — неправильная маркировка приведет к тому, что операторы будут нажимать не на ту кнопку.

Ознакомьтесь с нашими кнопками с плоской головкой .

Кнопки с выступающими головками: для высокочастотного управления.

Над безелем возвышается выступающая голова, которая видна под определенным углом и которую можно найти рукой, не глядя.

Вот почему в высокочастотных кнопках управления почти всегда используются выступающие головки — для нажатия не требуется точность, необходимая для плоского привода. Цена — выступание: втулки, шланги, тележки и выступы могут зацепиться за них, и требуется больше пространства перед панелью.

Выберите «повышен при»:

• Управление осуществляется десятки или сотни раз за смену.
• Операторы находят его на ощупь, а не визуально.
• Вам нужна более привлекательная форма, чем плоская, но при этом не занимающая много места, как у грибовидной шляпки.

Выступающие головки в сочетании с кольцевым светодиодом — распространенное решение: кнопка сама по себе является индикатором состояния, поэтому операторам не нужно смотреть куда-либо еще. Наш лазерный кнопочный сканер использует именно такой подход; его технические характеристики приведены в таблице моделей ниже.

Кнопки с грибовидной головкой: для крупной и быстро находимой зоны нажатия

Грибовидная головка шире монтажного отверстия, что обеспечивает наибольшую рабочую зону и наибольшую дальность распознавания из трех вариантов. Операторы могут ударить по ней, а не целиться.

Размер – это компромисс. Это самый выступающий профиль, который можно установить, поэтому грибовидные актуаторы так часто комплектуются защитным кожухом или устанавливаются в углубление.

Выбирайте грибы, когда:

• Управление должно осуществляться быстро, без времени на прицеливание.
• Его необходимо распознать издалека или под углом.
• Она должна визуально отличаться от обычных кнопок управления, расположенных вокруг неё.

Что касается перчаток: большая площадь поверхности грибовидной головки, как правило, считается более удобной для работы в перчатках. Это справедливо как общее суждение, но не является критерием приемлемости. Фактическая пригодность зависит от типа перчаток, усилия, прилагаемого при работе, расстояния до объекта и окружающей обстановки. Наиболее надежный способ подтвердить пригодность — это тестирование с использованием перчаток, применяемых на объекте.

Ознакомьтесь с нашими кнопками в форме гриба .

Почему грибовидная головка не означает автоматически аварийный останов

Восприятие грибовидной головки как аварийного останова — это самая дорогостоящая ошибка в этой категории товаров, которая дорого обходится уже после того, как что-то пойдет не так.

Форма — это геометрия. Аварийная остановка — это функция. Возможность использования устройства в качестве аварийной остановки зависит от его документированной конструкции, расположения и поведения контактов, способа срабатывания, способа подключения к цепи остановки машины, а также требований, действующих на вашем рынке. Ничто из этого не видно на куполе.

Два правила:

1. Если вам необходима аварийная остановка, укажите устройство, зарегистрированное как устройство аварийной остановки, и проверьте его на соответствие требованиям вашего рынка и оборудования. Не заменяйте кнопку управления в виде грибовидной головки только потому, что головка выглядит похоже.
2. Если вы используете кнопку с грибовидной головкой в качестве обычной кнопки управления, подумайте, будут ли операторы воспринимать её как кнопку остановки. Если на одной панели присутствуют и то, и другое, исключите эту неоднозначность с помощью цвета, маркировки, расположения и крышки.

Выбор приводных элементов для упаковочных машин, станков и конвейерных линий.

Ритм работы различается в зависимости от оборудования, и логика приводного элемента следует ему.

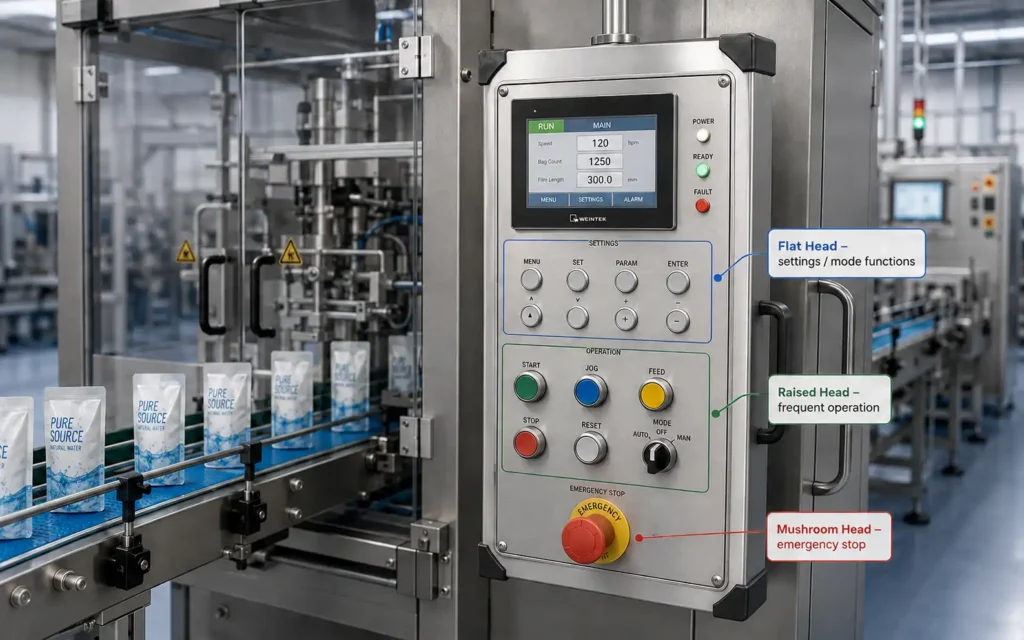

Упаковочные машины: сначала решите проблему очистки, затем выберите профиль головки.

Панели промываются или протираются, а руки могут брать с собой продукцию, смазку или воду. Выдвинутые головки удобны для выполнения обычных команд — запуск, перемещение, подача, — в то время как подтверждение параметров и выбор режима безопаснее выполнять в горизонтальном положении на переполненной панели.

Важно четко отметить: профиль привода не имеет никакого отношения к герметизации. В местах, где требуется промывка, обязательно проверяйте заявленный для данной модели уровень защиты передней части устройства.

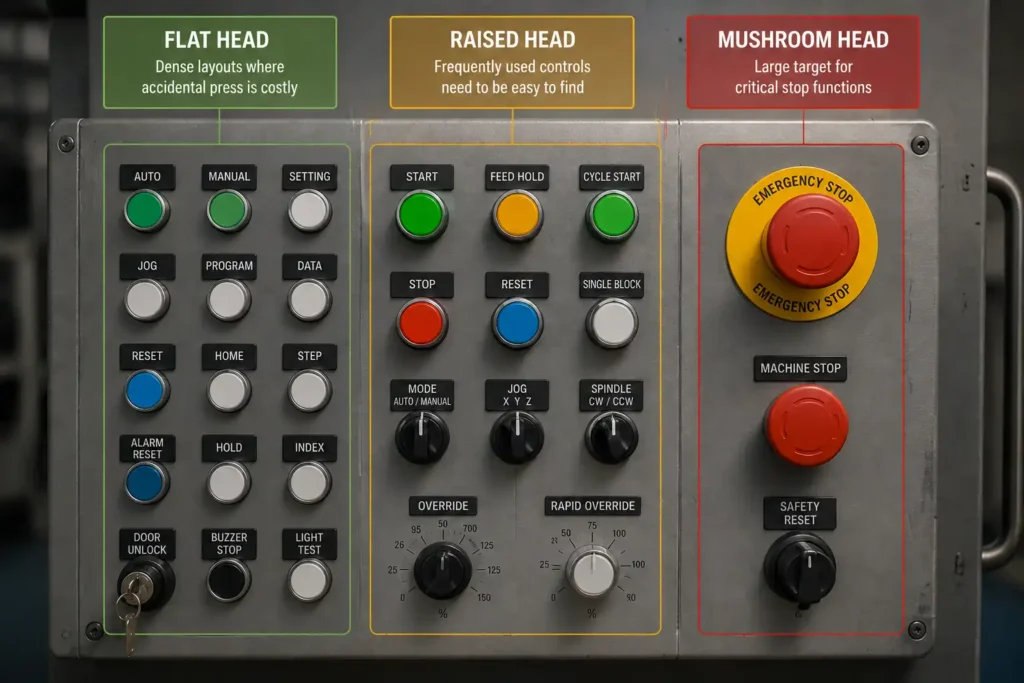

Станки: многоуровневое управление

Эти панели одновременно обеспечивают высокочастотную обработку, низкочастотную настройку и функции безопасности. Выступающие головки для запуска шпинделя и цикла; плоские для настройки параметров и вспомогательных функций, чтобы ничто не зацепилось за упор или инструмент во время настройки; документированное устройство аварийной остановки, физически отделенное и выделенное цветом, для функции остановки.

Сочетание плоских и выступающих головок здесь не является компромиссом — оно позволяет самому профилю указывать, к какому классу функций стремится оператор.

Конвейерные линии: расстояние и угол подхода

Операторы подходят сбоку или издалека, а не стоят лицом к панели, поэтому для точек остановки и управления на линии необходим большой приводной элемент, хорошо различимый на расстоянии.

Места остановки конвейера требуют особого внимания, поскольку многие из них являются функциями, связанными с безопасностью, а не обычными кнопками управления. В таких местах необходимо установить документированное устройство аварийной остановки, проверенное на соответствие требованиям вашего рынка и оборудования. В секциях с интенсивным движением пешеходов следует предусмотреть защитные кожухи или утопленный монтаж вдоль более крупного профиля.

Три распространённые ошибки при выборе приводного элемента

Ошибка 1: выбор, основываясь на внешнем виде, а не на последствиях. Внешний вид или соответствие предыдущей машине не означает, что она подходит для рабочего процесса этой машины. Узнайте, во сколько обходится неправильная печать, а затем выберите подходящий профиль.

Ошибка 2: рассматривать характеристики одной модели как характеристики всей серии. Одна платформа может иметь несколько вариантов головок, но конфигурацию контактов и рейтинги необходимо подтверждать по каждому параметру отдельно при изменении головки — никогда не следует предполагать, что они сохраняются. То же самое относится к рейтингу защиты: он относится к конкретной модели, которую вы заказываете.

Ошибка 3: оформление заказа сразу после завершения заполнения профиля. Профиль содержит только одно поле. Еще восемь полей остаются незаполненными — см. ниже.

8 характеристик, которые необходимо уточнить перед заказом

1. Монтаж — размер выреза, толщина панели, глубина за панелью, зазор перед ней.
2. Принцип действия — кратковременный, фиксирующий или постоянный, и как происходит сброс.
3. Конфигурация контактов — необходимая комбинация нормально разомкнутых и нормально замкнутых контактов, а также какие комбинации поддерживает данный вариант головки.
4. Номинальные параметры цепи — ток и напряжение относительно вашей реальной нагрузки и цепи управления.
5. Материалы и конструкция — материалы для верхней и нижней частей корпуса с учетом требований охраны окружающей среды и режима очистки.
6. Подсветка — требуется ли индикация состояния элемента управления, при каком напряжении и какого цвета.
7. Степень защиты — показатель защиты передней части передней панели, указанный для данной конкретной модели, проверенный на устойчивость к воздействию воды, пыли и внешних факторов.
8. Класс функции — обычное управление командой или документированное устройство аварийной остановки.

Если какой-либо из этих восьми пунктов вам непонятен, отправьте нам свою заявку, и служба технической поддержки проверит ее непосредственно по документации модели.

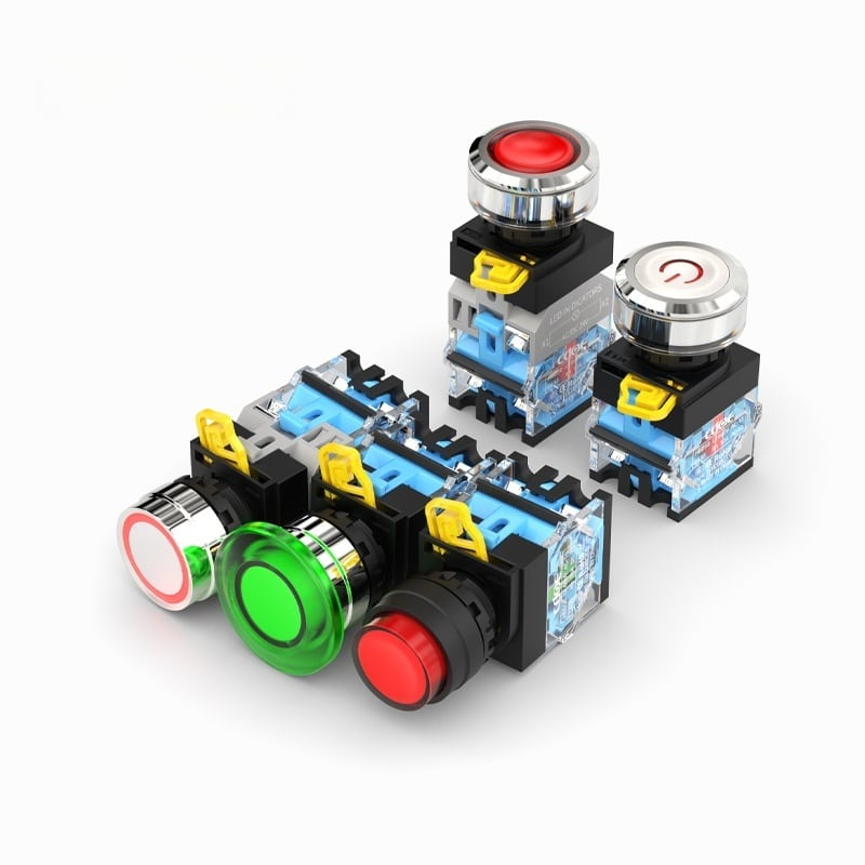

Примеры моделей: плоская, выступающая и грибовидная головки

Приведенные ниже характеристики относятся к конкретной модели и не распространяются на другие конфигурации в той же серии.

HBD-K20A / HBD-K20B подходят для проектов, где требуется более одного профиля на одной панели с использованием одной 22-миллиметровой платформы — плоские, высокие и грибовидные головки представлены в качестве опций в этой серии. Конфигурации в серии заказываются как отдельные коды моделей со своими собственными чертежами размеров, поэтому вариант головки является частью номера модели, а не дополнительным выбором — именно поэтому ошибка 2 выше имеет значение. Подтвердите код модели, конфигурацию контактов и номинальные характеристики одновременно.

Лазерный индикатор на кнопке представляет собой комбинацию выступающей головки и кольцевого светодиода, предназначенную для мест, где кнопка должна отображать собственное состояние.

HBDY5-KA-01TS/R — это документированный аварийный стопорный узел с грибовидной головкой, обеспечивающий стабильную работу и разблокировку поворотом. Обратите внимание, что именно делает его продуктом аварийной остановки: документированное функциональное поведение, а не сам купол. Это положительный пример описанной выше границы допустимого.

Часто задаваемые вопросы о типах головок кнопок

В чём реальная разница между кнопкой с плоской головкой и кнопкой с выступающей головкой? Выступ за пределы панели, что приводит к двум практическим отличиям: кнопка с выступающей головкой облегчает работу вслепую и быстрое обнаружение, но её легче поймать; плоская — наоборот. Функции, контакты и характеристики не зависят от профиля — уточните информацию в документации к модели.

Можно ли размещать на одной панели кнопки с плоским и выступающей головкой? Да, и зачастую это более предпочтительный подход. выступающые кнопки предназначены для часто используемых команд, плоские — там, где случайное нажатие обходится дорого. Сам профиль создает иерархию элементов управления, которую операторы могут читать без надписей.

Можно ли считать кнопку с грибовидной головкой тем же самым, что и кнопку аварийной остановки? Нет. Грибовидная форма описывает геометрию привода, а не его функцию. Аварийная остановка зависит от описанной в документации конструкции устройства, поведения контактов, способа разблокировки и способа подключения к цепи остановки. Если вам нужна аварийная остановка, укажите устройство, которое в документации обозначено как таковое. Обратный случай также заслуживает внимания: если вы используете кнопку с грибовидной головкой в качестве обычной кнопки управления, операторы все равно могут воспринять ее как устройство остановки, поэтому различайте их по цвету, маркировке и положению.

Если я заменю головку в той же серии, останутся ли характеристики прежними? Не стоит предполагать обратное. Конфигурацию контактов, номинальные параметры и степень защиты необходимо уточнять для каждой конкретной модели. Это одна из самых распространенных ошибок при выборе.

Как выбрать между кнопками размером 16 мм и 22 мм? Начните с размера монтажного отверстия и доступного пространства, затем посмотрите на необходимое количество контактов и подсветку — меньшие монтажные размеры, как правило, ограничивают доступные комбинации контактов и варианты подсветки. Отправьте нам ваши требования, и мы сравним конкретные модели.

На что следует обращать внимание при выборе перчаток для операторов? В плане направленности, перчатки с грибовидной и выступающей головкой более удобны, чем плоские. Помимо этого, пригодность зависит от типа перчаток, силы нажатия, расстояния до объекта и окружающей обстановки, поэтому наиболее надежный способ подтвердить это — протестировать перчатки, используемые на объекте.

Краткое руководство: Выбор профиля привода

• Плотная панель, неправильное нажатие обходится дорого → плоская головка
• Постоянно надавливали → поднимали голову
• Нужно поразить, нужно увидеть издалека → грибовидная головка
• Требуется функция аварийной остановки → документированное устройство аварийной остановки

После определения профиля необходимо проработать восемь вышеуказанных критериев. На этом отбор фактически завершается.

Отправьте нам свою заявку

Сообщите нам три вещи, и мы сможем указать на конкретные модели: какова задача оператора, как устроена панель управления и что произойдет, если этот элемент управления будет нажат по ошибке.

Эти детали ускоряют процесс: рассматриваемый профиль, режимы работы и сброса, конфигурация контактов, номинальные параметры цепи, монтажные размеры, условия окружающей среды, а также тип устройства — обычное командное устройство или устройство аварийной остановки.

Для более полного обзора вариантов выбора переключателей, выходящих за рамки приводного элемента, см. наше руководство по выбору промышленных кнопочных переключателей .
