Как выбрать кнопочные переключатели для работы в перчатке

Кнопочные переключатели для работы в перчатке должны быть выбраны по пяти параметрам: размер привода, профиль головки, рабочая сила и ход, тип обратной связи и расстояние между кнопками. Все пять перчаток должны быть согласованы с самой толстой перчаткой, используемой на этой станции, а не со средней.

Это важнее, чем предполагают большинство технических характеристик. Переключатель, который кажется чётким и точным для голого пальца, может стать ненадёжным из-за изолированной перчатки толщиной 3 мм. Оператор промахивается, затем нажимает сильнее, а затем снимает перчатку, чтобы выполнить работу. Последний шаг — это нарушение безопасности на большинстве предприятий.

В этом руководстве рассказывается, что меняется, когда перчатки появляются на картинке, и как это обойти.

Почему операция с перчаткой меняет выбор переключателя

Перчатка отнимает у оператора четыре вещи.

Он убирает точность кончиков пальцев, поэтому оператор не может точно приземлиться на маленькую цель. Он приглушает тактильный фиксатор, поэтому «щелчок», подтверждающий активацию, поглощается. Это снижает сцепление на гладких поверхностях, особенно когда они влажные или маслянистые. И снижает независимость пальцев, поэтому нажатие одной кнопки часто означает касание соседней.

Результаты проявляются в поле предсказуемым образом:

• Пропущенные нажатия, затем операторы нажимают сильнее, чем нужно переключателю
• Повреждение привода и панелей из-за дополнительной нагрузки
• Двойное нажатие на соседние органы управления
• Операторы снимают перчатки, чтобы работать быстрее

 Отклик в дизайне прост. Когда сенсорный сигнал перестаёт быть надёжным каналом подтверждения, нужно переместить подтверждение на те каналы, которые всё ещё работают: размер, сила, звук и свет.

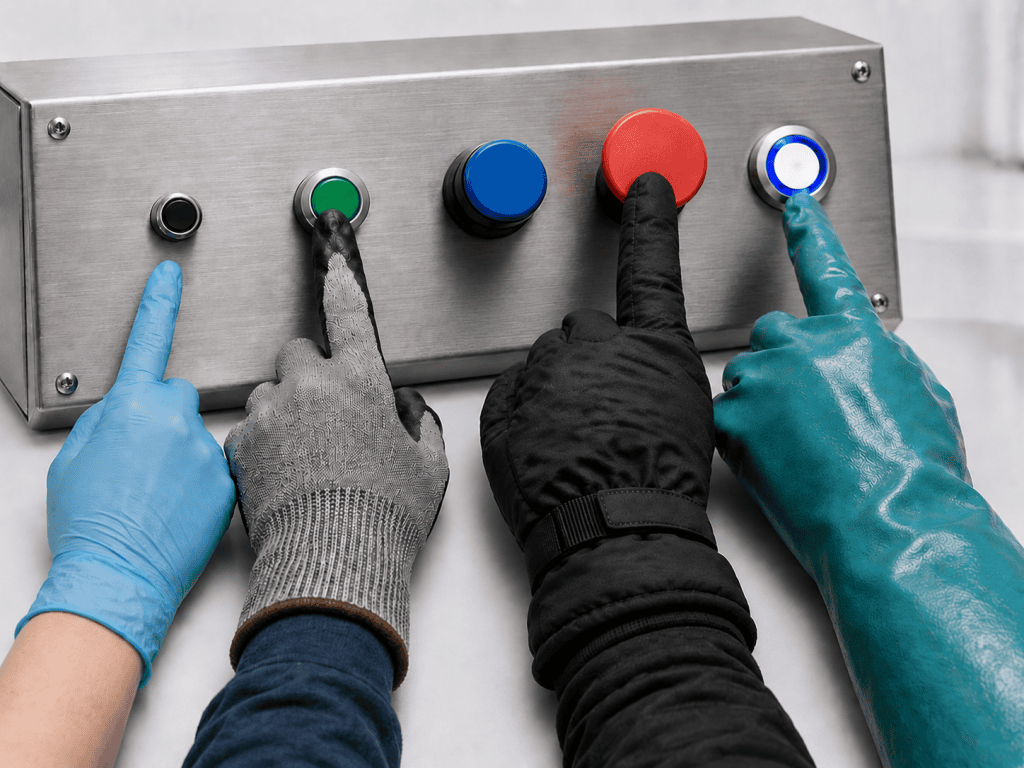

Сопоставьте переключатель с типом перчатки

Начинайте выбор с перчатки, а не с панели. Таблица ниже даёт практическую отправную точку.

Два правила делают эту таблицу полезной на практике.

Во-первых, определите самую толстую перчатку, используемую на этой станции. Если два типа перчаток делят одну панель, лучше увеличить размер, а не усреднять.Во-вторых, только управление действительно касалось, пока перчатки нуждаются в увеличении. Панель может содержать двадцать приборов и только четыре, к которым операторы тянутся в перчатках. Увеличение размера всех двадцати отходов увеличивает пространство в террариуме и увеличивает стоимость без выгоды.

Размер привода и профиль головки

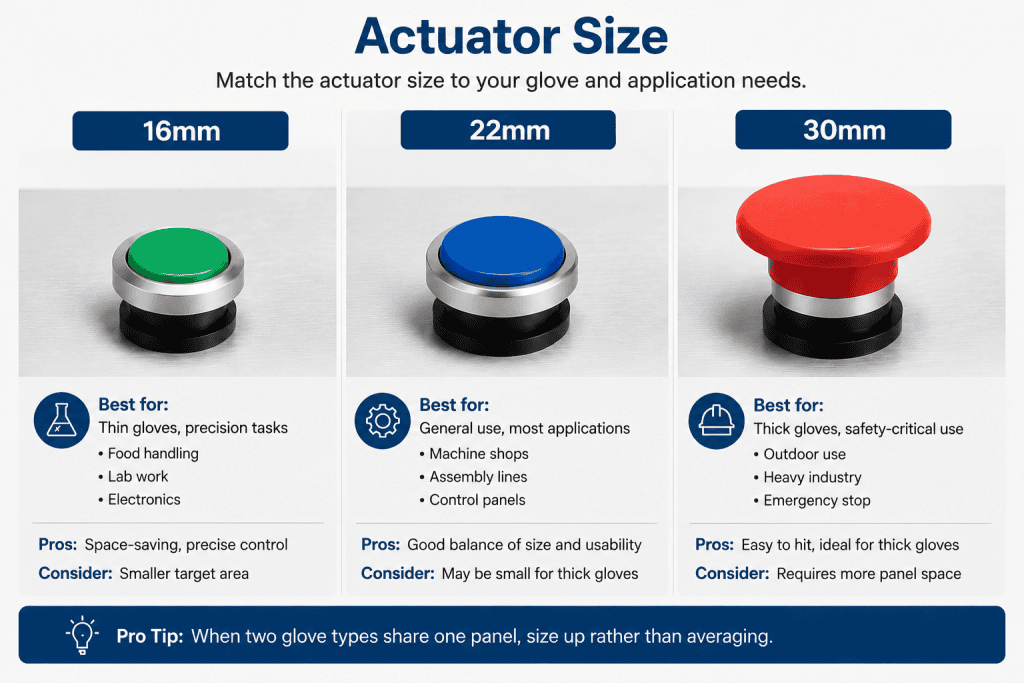

Какой диаметр указывать

22 мм — это промышленный стандарт и безопасная база для большинства перчаточных работ. Это даёт достаточно площади для обычных рабочих перчаток без необходимости увеличивать террариум.

30 мм — правильный выбор для толстых или утеплённых перчаток, срочных действий и любого контроля, который оператору нужно найти без взгляда.

16 мм следует зарезервировать для станций с тонкими перчатками или голыми руками. Это хороший выбор для компактных панелей, но при использовании перчаток он невероятен.

Компромисс реален. Большие вырезы означают меньше функций на корпус и иногда большую коробку. Это стоимость по материалам, а не просто изменение чертежа панели. Наше руководство по выбору диаметра с помощью кнопок и сравнение кнопок 22 мм и 30 мм глубже объясняют пространство и стоимость.

Профиль головы важнее, чем большинство покупателей ожидают

Плоская голова. Перчатка соскальзывает с обода. Используйте его только с тонкими перчатками или там, где специально хотите усложнить случайное срабатывание.

Голова поднята или высока. Это практический стандарт работы в перчатках. Приподнятый край позволяет перчатке находить кнопку без визуального подтверждения, что важно, когда оператор наблюдает за машиной, а не за панелью.

Грибная голова. Самая большая цель доступна, управляемая костяшками, кулаком или ладонью. Используйте его для остановочных функций и любых срочных задач.Поверхностная отделка — это та деталь, которую пропускают. Отполированная головка плюс мокрая или маслянистая перчатка вызывают риск проскальзывания. Матовые и текстурированные поверхности лучше держатся. Это одна из причин, почему выбор материала влияет на удобство использования, а не только на долговечность — поликарбонат гладкий и глянцевый, а нейлон — матовое покрытие. Наше сравнение кнопок ПК и нейлона охватывает полный компромисс между материалами. Для металлических панелей в местах с высоким уровнем эксплуатации антивандальные кнопки добавляют устойчивость к ударам поверх захватной головки.

Рабочая сила, перемещение и тактильная обратная связь

Перчатки сжимаются. Эта компрессия поглощает щелчок фиксатора раньше, чем палец оператора его чувствует. Механизм, который ощущается острым голыми руками, может ощущаться как давление губкой через плотную изоляцию.

Два механических свойства определяют, сохраняется ли обратная связь:

Движение. Длинный ход с чётко выраженным фиксатором с резким действием держится лучше, чем механизм с коротким ходом и низкой силой. Оператору нужно достаточно движения, чтобы понять, что что-то произошло.

Сила. Сила должна оставаться достаточно низкой для повторной работы на протяжении полной смены. Высокая сила приводит к усталости, и уставшие операторы начинают использовать обе руки или кулак на кнопке, которая для этого не была предназначена.

Контакты с мгновенным действием имеют второе преимущество, которое стоит уточнить. Они создают слышимый щелчок. После того как тактильная обратная связь заглушается перчаткой, этот щелчок часто становится основным подтверждением оператора.Когда вы запрашиваете предложения, попросите напрямую указать численность и общее количество поездок. «Хорошая тактильная обратная связь» — это не спецификация. Если вы также выбираете между типами операций, различия между фиксирующими и моментальными переключателями влияют на то, сколько обратной связи действительно нужно оператору.

Технология переключателей: механическая, пьезо и емкостный сенсорный

Именно здесь перчаточные приложения совершают самые дорогие ошибки в спецификациях.

Механические переключатели с мгновенным действием остаются по умолчанию. Они дают проверенную тактильную и звуковую обратную связь, охватывают широкий спектр рейтингов контактов, а команды технического обслуживания уже знают, как их обслуживать.

Пьезоэлектрические кнопки срабатывают при приложенной силе, а не при контакте с кожей, поэтому реагируют через перчатки. У них нет движущихся частей и полностью герметичная передняя часть, что подходит для зон промывания и высокого количества циклов. Проблема в том, что они вообще не дают механического хода. Если вы указываете пьезо для применения в перчатке, светодиод или звуковая обратная связь не являются опциональными — это единственное подтверждение, которое получает оператор.

Сенсорные кнопочные переключатели с использованием стандартного ёмкостного датчика зависят от подключения к оболочке оператора. Толстые или утепляющие перчатки обычно мешают такому соединению, и кнопка просто не регистрируется. Некоторые ёмкостные конструкции разработаны для использования перчаток, но это необходимо уточнить у поставщика конкретной перчатки. Никогда не думайте, что это работает.

Краткое правило принятия решения:

• Перчатка, промывка, высокий цикл → оценка пьезо
• В рукавице, оператору требуется механическое подтверждение → механического механизма с резким действием
• Перчатки с толстой изоляцией → не указывают емкостный контакт без проверенного теста перчаток

 Чтобы узнать о принципах работы каждой технологии, смотрите наше руководство по выбору промышленного кнопочного переключателя.

Замените потерю обратной связи на свет и звук

Освещение часто рассматривается как косметический вариант. В перчатках это функциональное требование, так как заменяет подтверждение, снятое перчаткой.

Кольцевое освещение обводит саму цель. Это помогает оператору целиться при слабом освещении или с помощью периферийного зрения, что делает его самым сильным выбором для работы в перчатке.

Подсветка точек и символов мощности хорошо подходит для указания статуса, когда прицеливание не является проблемой.

Двухцветные и трёхцветные светодиоды позволяют одной кнопке различать состояния нажатия, готовности и отказа — что удобно, когда оператор не чувствует положения переключателя.

Наше руководство по выбору кольцевой, точечной или полноценной светодиодной подсветки подробно сравнивает варианты.

В зонах с высоким уровнем шума слышимый щелчок тоже исчезает. Сопоставьте кнопку с металлическим индикатором или металлическим зуммером , чтобы подтверждение сохранялось и после перчатки, и от шума.

Планировка панелей: расстояние, группировка и охрана

Правильный размер кнопки и давление панели отменяют работу.

Палец в перчатке имеет больший контактный след, чем обнажённый. Расстояние, спроектированное на голые руки, требует двойного нажатия, а двойное нажатие на панели управления может означать, что машина выполняет две задачи одновременно.Три практических меры:

1. Увеличивайте расстояние между центрами и центрами на любой группе, которую оператор использует в перчатке.
2. Группируйте по функциям и физически отделяйте критические органы управления от рутинных, используя приподнятые рамки или кожухи в качестве разделителей.
3. Проверьте пропуск охраны. Защитные кольца уменьшают случайное срабатывание, но защита размером для голого пальца может заблокировать перчатку. Проверьте перчатку, прежде чем выбирать защиту.

Если вы не хотите проектировать раскладку, то готовая коробка с кнопками или заводская панель с переключателями дают стабильные, проверенные расстояния сразу после коробки.

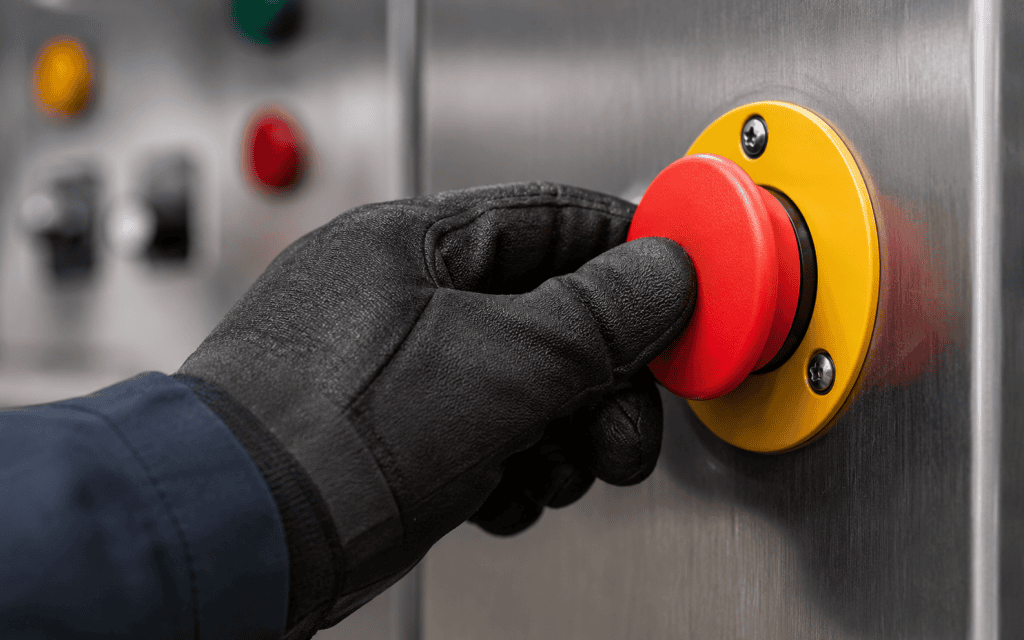

Экстренная остановка с перчатками

Аварийные остановки должны быть управляемы ладонью или кулаком, поэтому головка гриба является стандартной формой. Эта часть хорошо понятна.

Часть, которую команды упускают, сбрасывается.

Большинство кнопок аварийного остановки используют поворот с поворотом и отпускаем. Скручивание требует хвата и вращения — именно те две вещи, которые отнимают тяжёлые, влажные или изолированные перчатки. Машина, которую можно остановить, но не перезапустить в перчатке, создаёт собственную проблему простоя и заставляет операторов снимать перчатки в самый неподходящий момент.

Три момента, которые стоит проверить во время обзора дизайна:

• Может ли оператор сбросить перчатку e-stop, а не просто нажать на неё? Рассмотрите варианты с вытягиванием с отпусканием или с отпусканием клавиш, если твист затрудняется.
• Позволяет ли аварийная крышка всё ещё ударить ладонью в перчатке? Чехлы уменьшают случайные падения, но некоторые геометрии блокируют руку в перчатке.
• Можно ли найти устройство в тусклых, пыльных или паровых условиях? Подсвеченные электростопы помогают.

Для размещения и планировки смотрите наше руководство по размещению аварийных кнопок стоп.

Окружающая среда идёт в комплекте с перчатками

Перчатки обычно являются симптомом. Если операторы их носят, среда холодная, влажная, химическая, абразивная или всё четыре.

Запечатывание. Укажите IP67 или IP68, где применяется промывка или временное погружение. Наше сравнение кнопок IP65 и IP67 объясняет , где каждая категория подходит, а полный спектр водонепроницаемых кнопочных переключателей охватывает герметичные варианты.

Холодно. Это именно тот момент, который упускается из виду перчатки. Низкие температуры укрепляют уплотнения и смазки, что увеличивает реальную силу, необходимую для включения выключателя. Кнопка при комнатной температуре может ощущаться заметно жёстче в морозильнике. Проверьте при рабочей температуре. Наши заметки по кнопкам для оборудования для холодной погоды рассматривают этот вопрос подробнее.Материал . Латунь с нержавеющей сталью и никелевым покрытием справляются с ударами и коррозией. Поликарбонат подходит для светящихся пуговиц и сохраняет свои размеры при влажности. Нейлон обеспечивает лучшую износостойкость, лучшую устойчивость к маслам и жиру, а также матовую поверхность, которая надёжнее зацепляет перчатку.

Терминалы. Обслуживание часто проводится в перчатках. Винтовые клеммы проще обслуживать перчатками, чем мелкие клеммы. Заранее подключённые разъёмы выключателей полностью устраняют проблему, перемещая соединение с панели.

Тестируйтесь, прежде чем принимать решение

Спецификация сужает круг выбора. Тестирование подтверждает выбор. Запустите это перед выпуском дизайна:

4. Собери настоящие перчатки, используемые на этой станции — все виды, включая самые толстые.
5. Постройте макет панели с реальным расстоянием, высотой крепления и углом.
6. Пусть три или более оператора запустят реальную последовательность задач с перчатками при рабочей температуре.
7. Считайте промахи, дважды и каждый раз, когда кто-то снимает перчатку.
8. Проверьте аварийный стоп , нажмите и сбросите, в перчатках.
9. Убедитесь, что освещение видно под реальным освещением объекта.
10. Проверьте финальный выбор циклом при ожидаемом ежедневном подсчёте прессы.

Проверьте каждый из этих факторов перед подписанием:

• Можно найти без поиска
• Комфортная сила на полной смене
• Чёткая обратная связь после активации
• Нет случайного срабатывания соседних органов управления
• Стабильная производительность при многократной работе

Закажите образцы именно в той конфигурации, которую планируете купить. Пробный раунд стоит гораздо дешевле, чем обнаружение проблемы после обработки инструментов.

Распространённые ошибки, характерные для работы в перчатках

Размер для панели вместо перчатки. Компактная компоновка выглядит эффективно в CAD и не работает на полу. Ставьте удобство использования на конкретные элементы управления, используемые в рукавичках.Если сенсорные панели работают с перчатками. Стандартное ёмкостное сенсорное устройство часто не срабатывает через изоляцию. Проверьте с настоящей перчаткой или выберите технологию, которая реагирует на силу.

Решение проблемы силой, а не размером. Увеличение силы привода для предотвращения случайных нажатий просто переносит проблему на усталость оператора. Исправляйте случайные нажатия с помощью расстояния и защиток, а не жёстким переключателем.

Забыл про сброс аварийной остановки. Команды тестируют прессу и никогда не проверяют релиз.

Тестирование голыми руками при комнатной температуре. Два фактора, которые нарушают работу в перчатках, — это те, которые валидация чаще всего пропускает.

Контрольный список спецификаций

Используйте этот список при написании требования или отправке RFQ:

• Тип перчатки и толщина
• Размер монтажного отверстия
• Профиль головы
• Тип операции: моментальный или фиксирующий
• Конфигурация контактов
• Ток и номинал напряжения
• Технология переключателей: механическая, пьезо или сенсорная
• Тип и цвет светодиодов
• Рейтинг защиты
• Материал тела и головы
• Тип клеммы или требования к разъёму
• Длина провода, если она заранее подключена
• Диапазон рабочих температур
• Расстояние между кнопками на панели
• Количество
• Требования к сертификации

Наш контрольный список спецификаций с 10 шагов с кнопками охватывает более широкие требования к сборке.

Работа с производителем по конструкциям с перчаткой

Перчаточные приложения — это то, где покупки каталогов срываются. Кнопка с правильным диаметром часто бывает в неправильном профиле головки. У того, что с правой головкой, не запечатан по IP67. И ни один стандартный каталог не строится вокруг конкретной перчатки, которую действительно носят ваши операторы.

Вот для чего и создаётся CDOE.Мы выпускаем кнопки от 16 мм до 30 мм, в плоских, высоких и грибовидных головках, с моментальными и защёлкательными, в металлических и пластиковых корпусах — поэтому диаметр и профиль головки являются независимым выбором, а не комплектом. Кольцевая, точка и символические светодиоды выпускаются в одноцветных, двухцветных и трёхцветных вариантах, покрывая подтверждающую обратную связь операторов в перчатках. Ассортимент включает пьезоэлектрические кнопки для герметичных панелей с высоким циклом, а также аварийные остановки, переключатели и переключатели для остальной панели.

Если в каталоге нет вашей комбинации, мы её создаём. Индивидуальные кнопочные решения охватывают лазерно выгравированные символы в светопропускающей или непередавающей форме, индивидуальную длину и калибр провода, конфигурацию клемм и разъёмов, а также цвет обшивки. Завод выпускает подтверждающий чертёж перед производством, поэтому вы одобряете, что отправляется.

За этим: производство с кнопками с 2003 года, сертификация ISO 9001, ISO 14001 и ISO 45001, сертификаты продукции , включая CCC, CQC, CE, UL, RoHS, REACH и TUV, а также серии с IP65, IP67 и IP68. Наши коммутаторы работают в лифтах, зарядных свалах, морском оборудовании, автоматизированных управляемых транспортных средствах, линиях контроля доступа и автоматизации — средах, где операторы надевают перчатки каждую смену. Информация о компании полностью охватывает производственный фон.Расскажите нам про перчатку, панель и окружение. Мы вернёмся с серией, которая подходит, и образцами, которые вы сможете показать операторам.

Часто задаваемые вопросы

Можно ли управлять кнопочными переключателями с толстыми перчатками?

Да, если для этого выбран переключатель. Выберите более крупный актуатор, приподнятый или грибовидный головок, умеренную рабочую силу с чистым ходом и добавьте светодиодное подтверждение. Затем протестируйте с самой перчаткой перед тем, как решать.

Какой размер кнопки лучше всего подходит для рук в перчатках?

22 мм подходят для большинства рабочих перчаток и являются самым безопасным вариантом по умолчанию. Переходите на 30 мм для изолированных или тяжёлых химических перчаток и для любого контроля, который оператор должен найти без осмотра. Оставьте 16 мм для тонких перчаток или станций голой руки.

Работают ли ёмкостные сенсорные переключатели с перчатками?

Стандартные ёмкостные сенсорные переключатели часто не делают этого, так как они зависят от подключения к коже оператора, а толстые перчатки блокируют это. Некоторые конструкции разработаны для использования в перчатках, но это необходимо подтвердить с поставщиком для вашей конкретной перчатки. Пьезоэлектрические выключатели — более надёжная герметичная альтернатива, так как они реагируют на силу.

Может ли оператор нажать и сбросить аварийную остановку с толстыми перчатками?

Прессинг обычно простой, так как грибовидные головки предназначены для работы с ладонью или кулаком. Сброс — сложная часть, так как для поворота с развязкой требуется захват и вращение. Протестируйте перчатку с перезагрузкой и рассмотрите варианты с натяжением с отпусканием или с клавишей, если это затруднительно.

Нужны ли светящиеся кнопки для работы в перчатках?

Они не являются обязательными, но становятся важными по мере увеличения толщины перчатки. Когда тактильная обратная связь приглушена, освещение часто является самым чётким подтверждением для оператора. Кольцевая подсветка особенно полезна, так как она обводит цель.

Заключение

Выбор кнопочных переключателей для работы в перчатке сводится к трём рычагам, в следующем порядке:

1. Размер и профиль головы соответствовали самой толстой перчатке на станции2. Обратная связь, выживающая после демпфирования перчаток — слышимый щелчок плюс светодиодное подтверждение

3. Расстояние, предотвращающее двойное давление, поддерживаемое защитными там, где это необходимо

Сделайте это правильно, затем проверьте физически: настоящие перчатки, настоящие операторы, реальная температура. Всё остальное — герметизация, материал, клеммы — зависит от среды, которая изначально надела перчатки.

Если вы уточняете прямо сейчас, запустите вышеуказанный чек-лист и отправьте его в виде запроса запроса. CDOE может предоставить образцы в точной конфигурации для валидации до того, как вы приступите к производству. Свяжитесь с нашей командой с вашими требованиями.
