Подключение кнопочного переключателя с подсветкой не так просто. Начинающие часто застревают на выборе правильных клемм, определении полярности светодиода или чтении схемы подключения.

В этом блоге мы рассмотрим полный процесс подключения, чтобы у вас не возникло трудностей при выполнении работы, и вы просто увидели это приятное свечение при нажатии на кнопку. Итак, начнем!

1) Понимание функций и типов кнопочных переключателей с подсветкой

Что ж, будет полезно, если перед тем, как перейти непосредственно к процессу подключения, вы уделите минуту тому, чтобы понять, как работает кнопочный переключатель с подсветкой. Вообще говоря, нажатие кнопки либо замыкает, либо размыкает цепь, позволяя току протекать или прекращая его подачу. Версия с подсветкой дополняет это, добавляя светодиод или небольшую лампочку, которая загорается, когда переключатель включен.

Что ж, этот маленький светильник выполняет две роли — помогает найти переключатель при слабом освещении и позволяет с первого взгляда подтвердить, что цепь, от которой вы, возможно, зависите, находится под напряжением.

Эти кнопки обычно доступны в двух формах: Нормально Разомкнутые (NO/НО) и Нормально Замкнутые (NC/НЗ). Нормально разомкнутые контакты пропускают ток при физическом нажатии кнопки, по сути замыкая цепь только на время нажатия. И наоборот, нормально замкнутый контакт обеспечивает непрерывный путь до тех пор, пока кнопка не нажата, размыкая цепь при нажатии.

Импульсный переключатель автоматически возвращается в исходное состояние; вы можете представить его себе как дверной звонок, который подает питание только тогда, когда вы его удерживаете.

Фиксирующийся переключатель, с другой стороны, изменяет состояние и затем остается в этом положении до тех пор, пока не будет нажат снова, напоминая стандартный выключатель света, который нужно переключить обратно в выключенное состояние. Итак, кнопочные переключатели со встроенной подсветкой доступны в широком диапазоне вариантов. Некоторые оснащены светодиодом одного цвета, а другие могут переключаться между несколькими цветами с одной и той же кнопки.

2) Инструменты и материалы

Когда вы решите подключить кнопочный переключатель с подсветкой, просто соберите все необходимые инструменты. Вам не придется искать то, что нужно, в середине работы, потому что основные инструменты помещаются в вашем наборе инструментов, не добавляя беспорядка.

Основные инструменты

• • Отвертка: Чаще всего используются винты, и одна крестовая или плоская отвертка позволит вам затягивать или ослаблять винты, которые вы найдете на типичном шасси.

• • Стриппер (кусачки для зачистки проводов): Вам нужно будет снять ПВХ-изоляцию с конца каждого проводника. Стриппер обеспечивает контролируемый надрез, который оставляет медные жилы неповрежденными, без надрезов или разрыва проводника.

• • Плоскогубцы: Небольшие узкогубцы или даже более прочные плоскогубцы позволят вам захватывать луженые медные жилы, скручивать петли или удерживать провод для надежного подключения к клемме.

• • Мультиметр: Быстрая проверка целостности цепи, проверка напряжения на переключателе и проверка ожидаемого падения напряжения на светодиоде дают уверенность в том, что вы правильно подключили цепь.

Необходимые материалы

• • Кнопочный переключатель: Существует множество кнопочных переключателей с подсветкой, и вам нужно будет проверить цвет светодиода, номинальное напряжение подсветки и номинальный ток.

• • Провода: Выберите провод, соответствующий сечению, необходимому для вашей низковольтной цепи; обычно подходит стандартный монтажный провод для хобби.

• • Источник питания: Выберите держатель батареи, сетевой адаптер или аналогичный источник, который может подавать напряжение как на переключатель, так и на его встроенный светодиод.

• • Разъемы:  Укомплектуйте ваш проект соответствующими клеммами для закрепления концов проводов. Клеммы типа «вилка», «кольцо» и быстроразъемные соединения подходят для большинства переключателей и минимизируют вероятность ослабления контактов.

• • Изоляция: После каждого соединения обматывайте изолентой или надевайте термоусадочную трубку. Любой метод безопасно изолирует напряжение и защищает от случайных коротких замыканий.

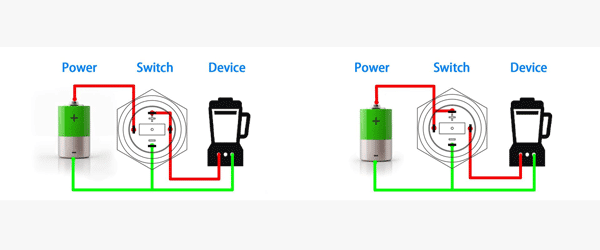

3) Основы схемы подключения

Итак, схема подключения кнопочного переключателя с подсветкой может показаться головоломкой. Не волнуйтесь. Если вы на секунду сосредоточитесь на стандартных обозначениях и их расположении, схема подключения станет понятной.

• • C (Общий/Common): Это основная клемма, через которую должен проходить каждый путь питания. Напряжение поступает сюда первым — назовите это «дверным звонком» цепи.

• • NO (Нормально разомкнутый/Normally Open): В состоянии покоя цепь здесь похожа на открытые ворота — откройте их, нажав кнопку, и электроны смогут хлынуть через них.

• • NC (Нормально замкнутый/Normally Closed): Этот выполняет обратную работу. Ворота по умолчанию закрыты, поэтому питание может течь до момента нажатия кнопки, которая размыкает цепь, как открытие калитки.

• • LED+ и LED− (Клеммы подсветки): LED+ подключается к положительной стороне цепи, а LED− идет к земле (минусу).

4) Пошаговое руководство по подключению

Хорошо! Теперь, когда вы усвоили основы, мы шаг за шагом разберем, как подключить кнопочный переключатель с подсветкой. Следуйте этим четким указаниям, и у вас быстро заработает кнопочный переключатель с подсветкой.

Шаг 1) Соберите инструменты и детали

Разложите стриппер, мультиметр и отвертку. Приготовьте ваш переключатель, несколько проводов и источник питания.

Шаг 2) Отключите питание

Прежде всего, отключите питание. Это обезопасит вас и электронику.

Шаг 3) Снимите изоляцию с концов проводов

Возьмите стриппер и аккуратно снимите изоляцию с конца каждого провода. Оголите ровно столько меди, чтобы обеспечить надежное соединение, избегая чрезмерной длины, которая может коснуться других проводников.

Шаг 4) Проверьте обозначения клемм

Посмотрите на переключатель. Вы должны увидеть обозначения клемм: C (общий), NO (нормально разомкнутый), NC (нормально замкнутый) и обычно два контакта для светодиода, обозначенные + и −.

Шаг 5) Подключите питание к общей клемме (C)

Подсоедините положительный провод от вашего источника питания к клемме C. Для надежного соединения можно использовать отвертку.

Шаг 6) Подключите нагрузку

Проложите провод от клеммы NO к вашему устройству, будь то лампа, двигатель или зуммер. Таким образом, нагрузка включается только при нажатии кнопки. Если вы хотите, чтобы она оставалась активной только до нажатия, переключите провод на нормально замкнутую (NC) клемму.

Шаг 7) Подключите светодиод

Подключите анод светодиода (LED+) к положительной линии вашего источника питания, затем подключите катод светодиода (LED−) к отрицательной линии (земле). Это подает питание на индикатор. Вы сами решаете, будет ли он светиться только во время нажатия кнопки или гореть постоянно, выбрав правильную клемму.

Шаг 8) Дважды проверьте и протестируйте

Снова подключите питание к цепи и нажмите кнопку. Ваша нагрузка должна активироваться, а светодиод должен загораться в соответствии с вашей схемой подключения.

5) Распространенные конфигурации подключения

Кнопки с подсветкой предлагают несколько вариантов подключения, и каждый из них настраивает взаимодействие между индикаторной лампой и основной цепью. Понимание этих конфигураций позволяет выбрать правильную.

• • Светодиод всегда горит

При такой конфигурации светодиод горит непрерывно, независимо от того, включен переключатель или нет. Просто подключите анод светодиода напрямую к положительной шине, а катод — к общему заземлению.

• • Светодиод горит при нажатии

Этот метод заставляет светодиод светиться только тогда, когда переключатель нажат. Анод светодиода подключается к клемме NO переключателя. При нажатии кнопки цепь замыкается. Это часто используется на панелях приборов или пультах управления для обеспечения четкой индикации текущего состояния переключателя.

• • Светодиод горит при отпускании

Иногда требуется, чтобы светодиод загорался только тогда, когда кнопка отпущена. Подключите анод к нормально замкнутой (NC) клемме. Когда кнопка не нажата, цепь NC замкнута, и светодиод горит.

Когда переключатель нажат, он размыкает цепь NC, выключая свет, что полезно в приложениях, требующих быстрого отпускания, индикации или безопасности.

• • Импульсный, фиксирующийся переключатель и их последствия

Импульсный переключатель: Нажмите и удерживайте для подачи питания на нагрузку и светодиод; отпустите, чтобы выключить их. Идеально подходит для тестов или временных сигналов.

Фиксирующийся переключатель: Нажмите кнопку, чтобы включить нагрузку и светодиод; нажмите еще раз, чтобы выключить их. Используйте это в приложениях, где состояние должно запоминаться.

Приведенные выше варианты подключения гарантируют, что ваша кнопка с подсветкой выполняет именно ту функцию, которая вам требуется, будь то индикация, приведение в действие или защита цепи.

6) Советы по безопасности и основные рекомендации

! Всегда сначала отключайте питание: Что ж, первым делом отключите питание. Отсоединение источников питания обезопасит вас и предотвратит короткие замыкания, которые могут испортить ваше устройство или плату.

! Согласуйте напряжение и ток: Подтвердите номинальные значения для кнопочного переключателя и светодиода. Ваш источник питания должен обеспечивать точное напряжение и ток, требуемые обоими устройствами.

! Организация и защита кабельных трасс: Свисающие или перекрещивающиеся провода могут вызывать короткое замыкание. Снимайте ровно столько изоляции, сколько необходимо для обеспечения надежного контакта. Затягивайте винтовые клеммы и используйте обжимные или паяные соединители.

! Соблюдайте полярность светодиода: Светодиоды должны быть подключены с правильной полярностью. Всегда подключайте положительный вывод (анод) к положительному напряжению, а отрицательный вывод (катод) — к земле или отрицательной стороне.

7) Руководство по устранению неисправностей

Давайте обсудим некоторые симптомы, которые вы можете наблюдать, а также простые способы их устранения:

? Светодиод не загорается: Обычно это означает, что светодиод подключен в обратной полярности. Проверьте, подключен ли положительный вывод к LED+, а отрицательный — к LED−.

? Кнопка работает в обратном режиме: Если нагрузка находится под напряжением, даже когда кнопка не нажата, провод неправильно подключен к клемме NC (нормально замкнутый). Переподключите провод к клемме NO (нормально разомкнутый), чтобы восстановить предполагаемую функциональность.

? Мигающий светодиод, слабая нагрузка: Эта проблема часто связана с ослабленными клеммами, поврежденными проводами или нестабильным входным питанием. Затяните каждый соединитель, замените любые поврежденные провода и проверьте, стабильно ли напряжение вашего источника питания.

? Кнопка заедает или не фиксируется: Запыленность клавиши или изношенный контакт могут привести к заеданию кнопки. Короткая очистка с помощью средства для электроники может решить проблему, но изношенный купольный актуатор обычно требует замены всего переключателя.

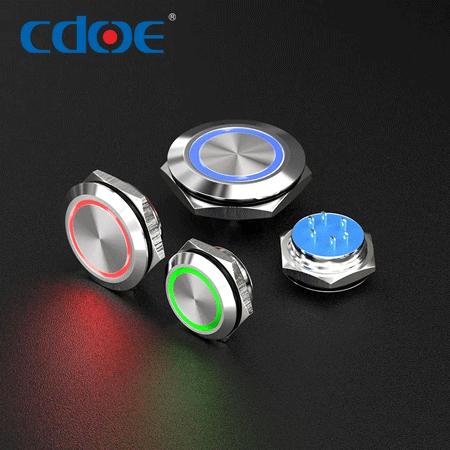

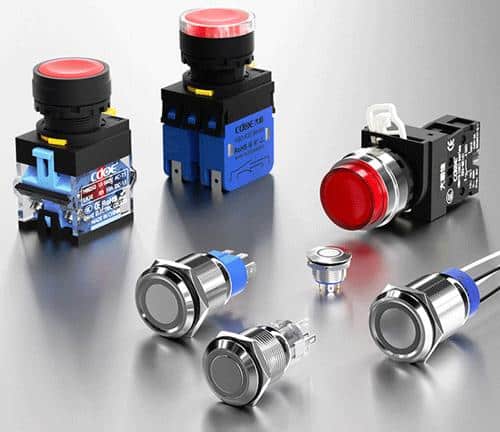

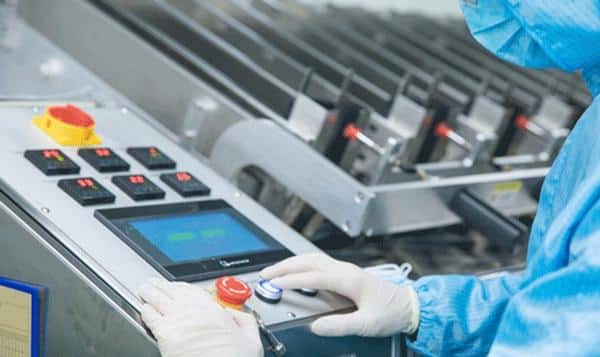

8) Почему стоит выбрать кнопочные переключатели CDOE?

Когда схема требует кнопочного переключателя, надежность и гибкость не являются опциональными; кнопочные переключатели CDOE соответствуют каждому требованию. Вот причина, по которой имя CDOE ассоциируется с уверенностью на заводах, в лабораториях и на строительных площадках по всему миру.

• • Прочная конструкция для любых погодных условий

Каждый узел CDOE изготовлен из продуманно сконструированных металлов и композитных пластиков класса HMI. Ряд моделей имеют рейтинги IP67 и IP69K, что гарантирует защиту от коррозионных агентов и стабильную работу контактов внутри.

• • Спроектированы для длительной работы

Что ж, эти переключатели выдерживают бесчисленное количество циклов без сбоев. Положитесь на них для легких или тяжелых условий эксплуатации без лишних раздумий.

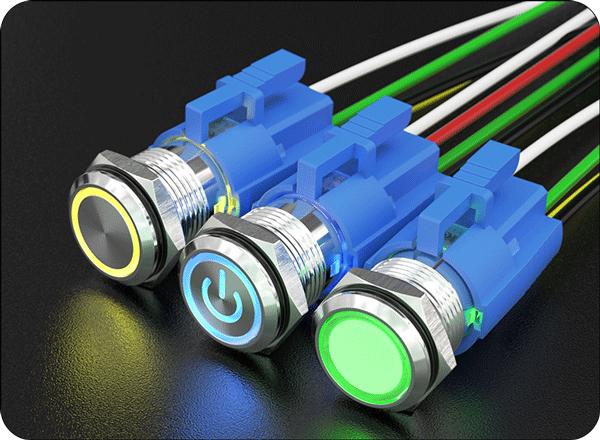

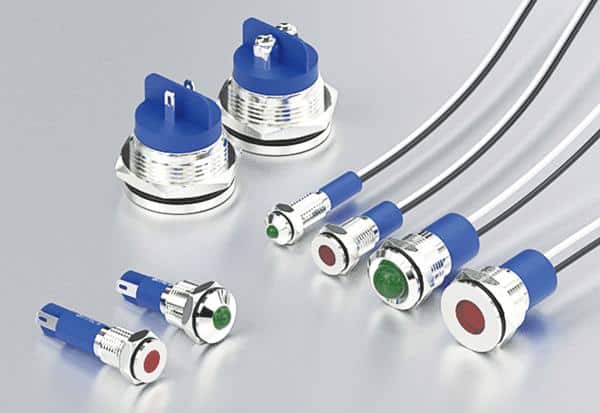

• • Яркая видимость

Модели с подсветкой оснащены высокоэффективными светодиодами, которые заметны даже в темноте. Выберите переключатель с одним цветом или с регулируемой многоцветной индикацией.

• • Разнообразные режимы работы

Каждый переключатель доступен в импульсном (моментальном) или фиксирующемся исполнении. Таким образом, вы должны выбрать переключатель, который соответствует вашей области применения. Выберите тот, который подходит для рабочего процесса и схемотехники вашего устройства.

• • Проверено на безопасность

Каждый переключатель тестируется на соответствие строгим стандартам производительности и маркируется соответствующими международными сертификатами.

• • Индивидуальные функции по запросу

Наша команда учитывает индивидуальные запросы, предоставляя специализированные надписи, цветовую маркировку и покрытия поверхности. Запросите прототип или партию.

9) Заключение

Подводя итог, кнопочные переключатели CDOE превосходны, потому что они сочетают в одном компактном корпусе прочную конструкцию, надежную работу и адаптируемые функции. Мы можем выполнить все ваши требования, чтобы соответствовать стандартам современного мира.

От заводских цехов до передовых приложений — именно поэтому их с уверенностью выбирают и устанавливают по всему миру.
