Микро кнопочные переключатели могут быть небольшими по размеру, но их функциональность неоспорима. Они позволяют управлять различными устройствами нажатием одной кнопки. В этом блоге вы узнаете, как работают эти переключатели, где они применяются и как выбрать подходящий вариант под ваши задачи. Просто читайте дальше!

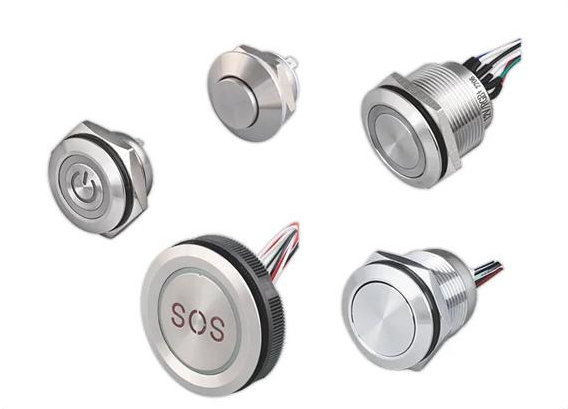

1) Что такое микро кнопочный переключатель?

«Микро кнопочный переключатель — это компактное устройство, которое механически включает или выключает функцию при нажатии, обычно используется для управления электрическими цепями».

Проще говоря, микро кнопочный переключатель — это маленький и чувствительный компонент, работающий при лёгком нажатии пальцем или инструментом. Вы можете найти такие переключатели в различных электронных устройствах и оборудовании, где важен быстрый отклик и кратковременный контакт.

Они компактны и надёжны. При нажатии кнопки замыкается электрическая цепь, а при отпускании — размыкается. Такое простое действие автоматизирует работу множества устройств, включая калькуляторы, дверные замки и панели управления.

Говоря прямо, микро кнопочные переключатели предназначены для длительного использования. Как правило, они очень износостойкие и выдерживают от тысяч до миллионов нажатий. В зависимости от задачи и устройства такие переключатели выпускаются в различных формах, размерах и типах.

2) Устройство и принцип работы микро кнопочных переключателей

Принцип действия микро кнопочных переключателей достаточно прост. Вам нужен только понятный гид. Сначала разберём важные компоненты, а затем подробно рассмотрим работу механизма.

a) Актуатор (Кнопочная крышка)

Актуатор — это часть, на которую нажимают пальцем. Обычно он изготавливается из пластика или металла. При нажатии издаёт характерный щелчок. Актуатор обеспечивает тактильную обратную связь, позволяя пользователю ощущать нажатие.

b) Корпус (Внешняя оболочка)

Наружная часть переключателя называется корпусом. Он обеспечивает конструктивную прочность и защищает внутренние части от пыли и механических повреждений. Обычно изготавливается из металла.

c) Плунжер или подвижная часть

Под актуатором располагается плунжер — подвижный элемент, который движется вниз при нажатии. Именно он приводит в действие внутренний контакт переключателя, обеспечивая замыкание или размыкание цепи.

d) Контакты: неподвижный и подвижный

Внутри переключателя находятся металлические контакты: один неподвижный, другой — подвижный, управляемый плунжером. Когда подвижный контакт прижимается к неподвижному — цепь замыкается, и ток проходит.

e) Пружинный механизм

Под плунжером расположена небольшая пружина. Когда вы отпускаете кнопку, она возвращает плунжер в исходное положение, и цепь снова размыкается.

f) Клеммы (металлические выводы)

Металлические выводы внизу или сбоку переключателя называются клеммами. Они соединяют переключатель с печатной платой. При замыкании внутренних контактов ток течёт через эти клеммы.

g) Монтажная основа

Монтажная основа — это часть переключателя, которая контактирует с поверхностью корпуса или печатной платой. Бывают разные виды крепления: сквозное и поверхностное — в зависимости от конструкции.

Принцип работы микро кнопочных переключателей

Когда вы нажимаете кнопку, она давит на небольшую пружину, которая перемещает внутренний контакт. Этот контакт прижимается к проводящей металлической детали, замыкая цепь.

Когда давление отпускается, пружина возвращает кнопку в исходное положение, контакты размыкаются, и электрическая цепь разрывается.

3) Виды микро кнопочных переключателей

Существует несколько типов микро кнопочных переключателей. Их конструкция зависит от назначения, условий эксплуатации и особенностей монтажа. Ниже мы рассмотрим основные категории — оставайтесь с нами!

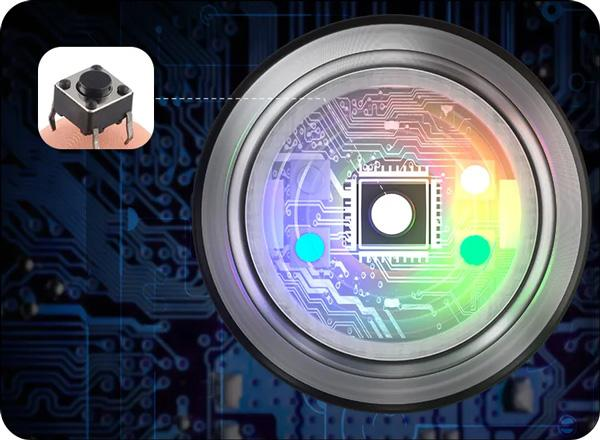

Классификация по способу монтажа

• Панельный монтаж: Пример — промышленное оборудование или пульты управления. Такие переключатели легко обслуживать и заменять.

• Сквозной монтаж (Through-hole): Используется в платах. Контакты проходят сквозь отверстия и припаиваются с обратной стороны. Обеспечивают прочное крепление.

• Поверхностный монтаж (SMT): Очень компактные переключатели, устанавливаемые на поверхность плат. Применяются в телефонах, пультах, мини-устройствах.

Классификация по функциям

• Однополюсный однопозиционный (SPST): Это самый базовый тип переключателя. Он имеет входной и выходной контакты. Его работа основана на простом нажатии или повороте для включения/выключения. Подходит для простых операций.

• Однополюсный двухпозиционный (SPDT): SPDT-переключатель (Single Pole Double Throw) — это электрический переключатель с тремя контактами: один общий вход и два выходных. Он позволяет переключать одну цепь между двумя различными путями или состояниями, выбирая один из двух выходов.

Типы по форме и внешнему виду

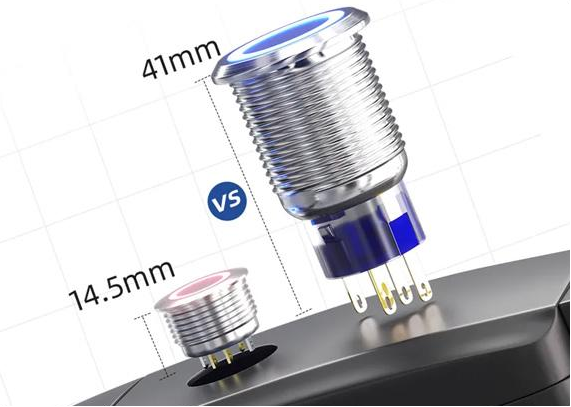

• Круглая кнопка, квадратная кнопка: Микропереключатели выпускаются в различных формах и размерах, чтобы соответствовать дизайну устройства. Круглые кнопки чаще используются в портативных приборах, а квадратные — в панелях управления и клавиатурах.

• Плоские или с большим ходом: Плоские кнопки низкие и тонкие, идеально подходят для компактных устройств. Кнопки с большим ходом нажимаются глубже и обеспечивают чёткую тактильную отдачу, что делает их удобными даже при использовании в перчатках.

По функциональным характеристикам

Микропереключатели с кнопкой разработаны для работы в экстремальных условиях. Для использования на улице особенно важны водонепроницаемые модели. В условиях производства или мастерских лучше подходят пылезащищённые переключатели. Также существуют модели, устойчивые к высоким температурам, не теряющие работоспособности при нагреве.

4) Применение микропереключателей с кнопкой

Эти переключатели используются в самых разных устройствах и машинах вокруг нас. Благодаря своему компактному размеру и надёжности, микропереключатели с кнопкой получили широкое распространение. Возникает вопрос: где они применяются чаще всего? Давайте разберёмся!

• Потребительская электроника

Микропереключатели используются в устройствах, таких как пульты ДУ, компьютеры, игровые консоли и калькуляторы. Для активации достаточно лёгкого нажатия, а их компактность делает их идеальными для тонких и лёгких гаджетов.

• Бытовая техника

В таких приборах, как микроволновые печи, стиральные машины и кофемашины, микропереключатели управляют включением, выключением и выбором режимов. Они легко нажимаются и рассчитаны на длительный срок службы.

• Автомобильная промышленность

Микропереключатели широко применяются в автомобилях — на приборных панелях, стеклоподъёмниках и регулировках сидений. Они надёжно работают при интенсивной эксплуатации и в различных погодных условиях.

• Медицинское оборудование

В медицине важны точность и надёжность. Микропереключатели применяются в мониторах, диагностических приборах и панелях управления, обеспечивая стабильную работу оборудования.

• Промышленная автоматизация

Микропереключатели часто используются на производстве для запуска, остановки или перезапуска оборудования. Они выдерживают пыль, влагу и многократные нажатия, способствуя безопасной и стабильной работе оборудования.

• Телекоммуникационные системы

Микропереключатели встроены во внутренние системы маршрутизаторов, сетевого оборудования и телекоммуникационных устройств. Их компактность и высокая скорость отклика делают их незаменимыми в управлении сигналами и тестировании.

5) Как выбрать правильный микропереключатель с кнопкой

Выбор подходящего микропереключателя с кнопкой имеет важное значение для безопасности и эффективности устройства. Вот основные критерии:

i) Определите область применения: Сначала определите, где будет использоваться переключатель — в бытовой технике, промышленности или на улице? Для уличных условий нужны водонепроницаемые или хотя бы влагозащищённые модели.

ii) Проверьте электрические характеристики: Убедитесь, что микропереключатель рассчитан на соответствующее напряжение и ток вашей схемы. Недостаточная нагрузочная способность может привести к быстрому износу или поломке. Всегда проверяйте технические характеристики перед покупкой.

iii) Выберите подходящий способ монтажа: Монтаж на панель, сквозное отверстие на плате или поверхностный монтаж (SMT) — это разные типы установки. Следует выбрать тот, который соответствует вашему проекту. Например, панельный монтаж идеально подходит для контрольных панелей, а монтаж на печатной плате — для компактных устройств.

iv) Выбор типа кнопки: Круглая или квадратная, с низким профилем или с большим ходом — доступно несколько вариантов. Следует выбрать тот, который соответствует вашему продукту или ожиданиям пользователя.

v) Обратите внимание на дополнительные характеристики: Некоторые переключатели обладают дополнительными свойствами, такими как водонепроницаемость, пылезащита и термостойкость. Эти функции повышают безопасность и долговечность. Поэтому выбирайте те характеристики, которые необходимы в зависимости от условий эксплуатации.

vi) Тестирование перед использованием: Очень важно протестировать микро кнопочный переключатель перед началом массового производства. Это гарантирует его надёжную работу в течение длительного времени.

6) Советы по установке микро кнопочных переключателей

Микро переключатели легко монтируются, но требуют внимательности и аккуратности при установке. Важно обеспечить правильную установку и техническое обслуживание, чтобы переключатель работал исправно. Вот несколько советов, которые помогут вам выполнить установку максимально эффективно. Приступим!

a) Проверка типа монтажа: Сначала необходимо определить тип крепления — панельный, сквозной (through hole) или поверхностный монтаж (SMT). Панельный монтаж требует точного отверстия в панели — оно не должно быть ни слишком большим, ни слишком маленьким. Для монтажа на плату важно, чтобы она была сухой и чистой.

b) Осторожное обращение: Микро переключатели компактные и хрупкие. Поэтому с ними нужно обращаться аккуратно, чтобы не повредить контакты или корпус. При установке не следует чрезмерно нажимать на переключатель, особенно если монтаж еще не завершен.

c) Припой и пайка: При монтаже на плату используйте паяльник с низкой мощностью. Часто встречающаяся проблема — это перегрев, который негативно влияет на работу переключателя. Обязательно проверьте расположение и полярность контактов перед пайкой.

d) Аккуратное затягивание: При панельной установке используйте гайку или крепеж, поставляемые вместе с переключателем. Избыточное усилие может привести к трещинам в корпусе. Следует прикладывать умеренное усилие и слегка потрясти для проверки надежности фиксации.

e) Подключение проводов: Не забывайте! Используйте подходящий сечение провода и надежно закрепите все соединения. Слабое соединение может привести к искрению или плохому контакту. При необходимости используйте стяжки для кабелей для аккуратной укладки проводов.

f) Финальное тестирование: После установки проверьте работу кнопки несколькими нажатиями. Убедитесь, что она дает правильную тактильную отдачу и сигналы передаются корректно. Также проверьте на наличие люфта или слабых соединений.

7) Рекомендуемые модели микро кнопочных переключателей

Микро кнопочные переключатели CDOE — это надежные и простые в установке решения как для промышленной, так и для потребительской электроники. Они имеют ультракороткий ход и лёгкий механизм включения. Контакт срабатывает при легком нажатии. Рассмотрим подробнее:

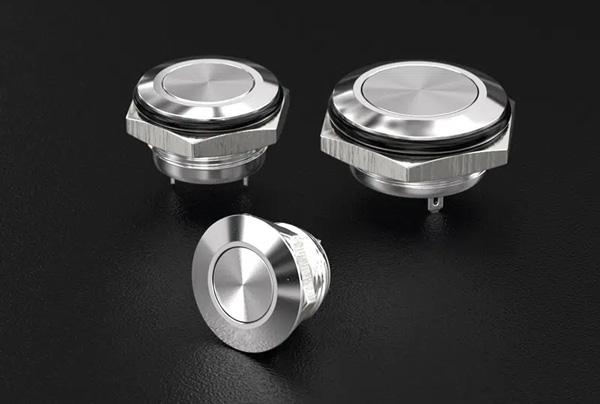

1. Серия HBDGQ12SF / GQ16SF / GQ19SF

Ультратонкие кнопочные переключатели с функцией возврата выпускаются в диаметрах 12 мм, 16 мм и 19 мм. Они оснащены короткоходовым механизмом активации, который требует минимального усилия при нажатии.

Эти компактные устройства обладают степенью защиты IP67 и корпусом из нержавеющей стали. Светодиоды доступны в красном, зелёном и синем цветах. Продукция соответствует международным стандартам качества.

2. Серия HBDGQ12SF/16SF/19SF с металлическим корпусом

Серия оснащена кнопками с возвратом и светодиодной подсветкой. Корпус изготовлен из нержавеющей стали. Переключатели сертифицированы по стандартам CE и CCC.

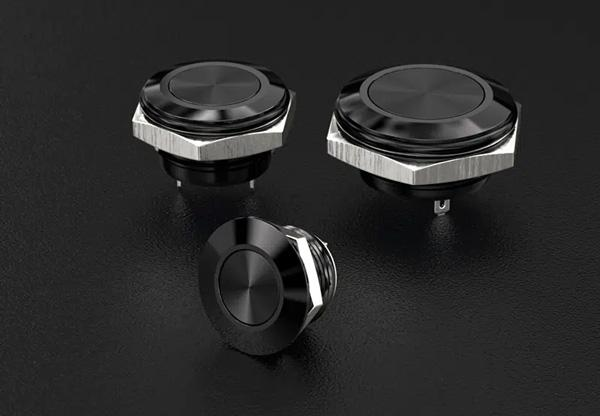

3. Серия HBDGQ12SF/16SF/19SF с черным анодированием

Эти модели оснащены плоской круглой головкой с кольцевой LED-подсветкой для визуальной индикации. Корпус выполнен из алюминиевого сплава с черным покрытием.

8) Часто задаваемые вопросы (FAQ)

1. Для чего используется микро кнопочный переключатель?

Микро кнопочные переключатели используются для включения и выключения цепей или устройств. Их можно встретить в пультах управления, бытовой электронике, приборах и промышленном оборудовании.

2. Как работает микро кнопочный переключатель?

Микро кнопочный переключатель замыкает или размыкает электрическую цепь при нажатии. В зависимости от типа, он может переключать цепь между двумя состояниями — включено и выключено.

3. Являются ли микро переключатели водонепроницаемыми?

Да, некоторые модели микро кнопочных переключателей являются водонепроницаемыми. Переключатели с рейтингом IP65 или IP67 отлично подходят для использования во влажной среде или на улице.

9) Заключение

Как уже упоминалось, микропереключатели кнопочного типа хоть и отличаются компактными размерами, но играют важную роль в различных устройствах. Они обеспечивают мгновенное управление простым нажатием. Очень важно выбрать подходящий микропереключатель кнопочного типа — будь то для бытовой техники, промышленного оборудования или электронной аппаратуры.

Если вы ищете разнообразие и надёжное качество, микропереключатели кнопочного типа CDOE — это оптимальное решение. Благодаря компактным размерам, простоте использования и высокой надёжности, наша продукция идеально подойдёт для вашего нового проекта или обновления оборудования. Свяжитесь с нами прямо сейчас, нажав здесь.
